SOKO 1 Montageanleitung SOKO Schüttgutfö rderer für Drahtbrücke (00166278-01 ) Ausgabe 04/2007 7 1.2 Sicherheit shinweise W ARNUNG Übergeordnet gelte n die Sicherheitsh inweise im Kapitel Betriebssicherh eit der Betriebs…
1 Montageanleitung SOKO Schüttgutförderer für Drahtbrücke (00166278-01) SOKO
Ausgabe 04/2007
6
1
1
Die Ansteuerung des Förderers sorgt für die Umsetzung der in SIPLACE Pro eingestellten Rüt-
telzeit zwischen den Abholvorgängen. 1
Über eine Rändelschraube, welche über eine Madenschraube gesichert ist, kann die Rüttelinten-
sität eingestellt werden. Die Einstellung gilt immer für beide Spuren. 1
Der BE-Vorratsbehälter muss immer mit mindestens 6000 Stück befüllt sein. 1
Die Vereinzelung erfolgt über mehrere Schikanen bis zum Einlauf in die Zuführschiene. Durch den
Druck der nachfolgenden Bauelemente werden die Bauelemente in die Abholposition geschoben.
Um ein Verhaken der Bauelemente durch den Schneidgrat vermeiden zu können, wird die Abhol-
position um 1/10mm vor dem Abholen über einen Hubmagneten vereinzelt. Dieser Hub ist ein-
stellbar, es empfiehlt sich aber keine größere Vereinzelung. 1
1

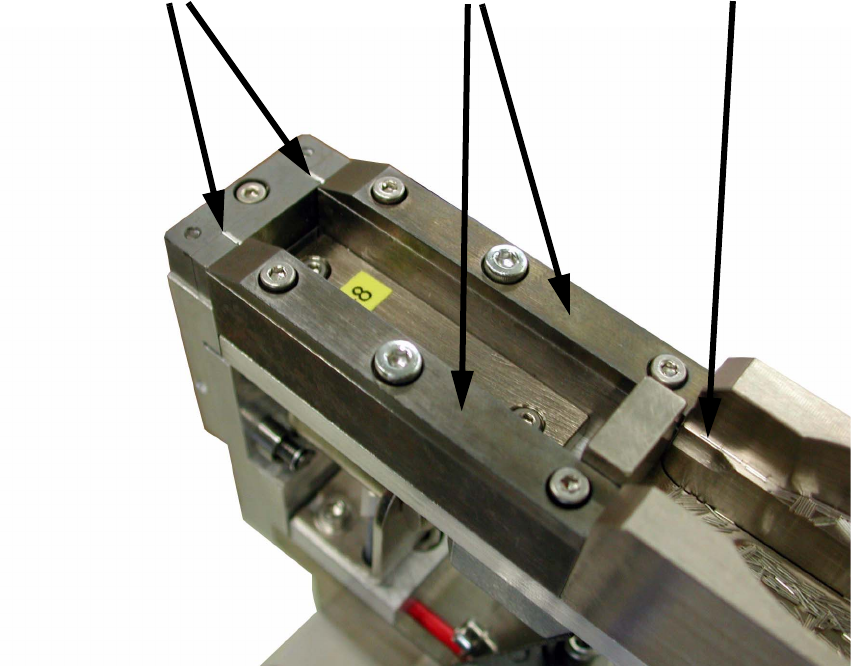

Abdeckung Zuführschiene
Vereinzelung
Abholpositionen
SOKO 1 Montageanleitung SOKO Schüttgutförderer für Drahtbrücke (00166278-01)
Ausgabe 04/2007
7
1.2 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Montage gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1 Montageanleitung SOKO Schüttgutförderer für Drahtbrücke (00166278-01) SOKO
Ausgabe 04/2007
8
1.3 Voraussetzungen für den störungsfreien Betrieb
Die Bauelemente müssen der Spezifikation entsprechen 1
1
Abb. 1.10 - 1 Bemassung Drahtsteg
1
1
Sind die Bauelemente außerhalb der Toleranz, führt dies zu vermehrten Störungen des Förderers!1
Für einen störungsfreien Betrieb sollten die Bauelemente entmagnetisiert werden. 1
In SIPLACE Pro sollte eine Rüttelzeit von 500ms eingestellt und Pipette 902 zugeordnet sein. 1
1
an den Stirnseiten ist die Gratbildung innerhalb der
Kreisflächen mit
Ø 0,35 zulässig
