5.

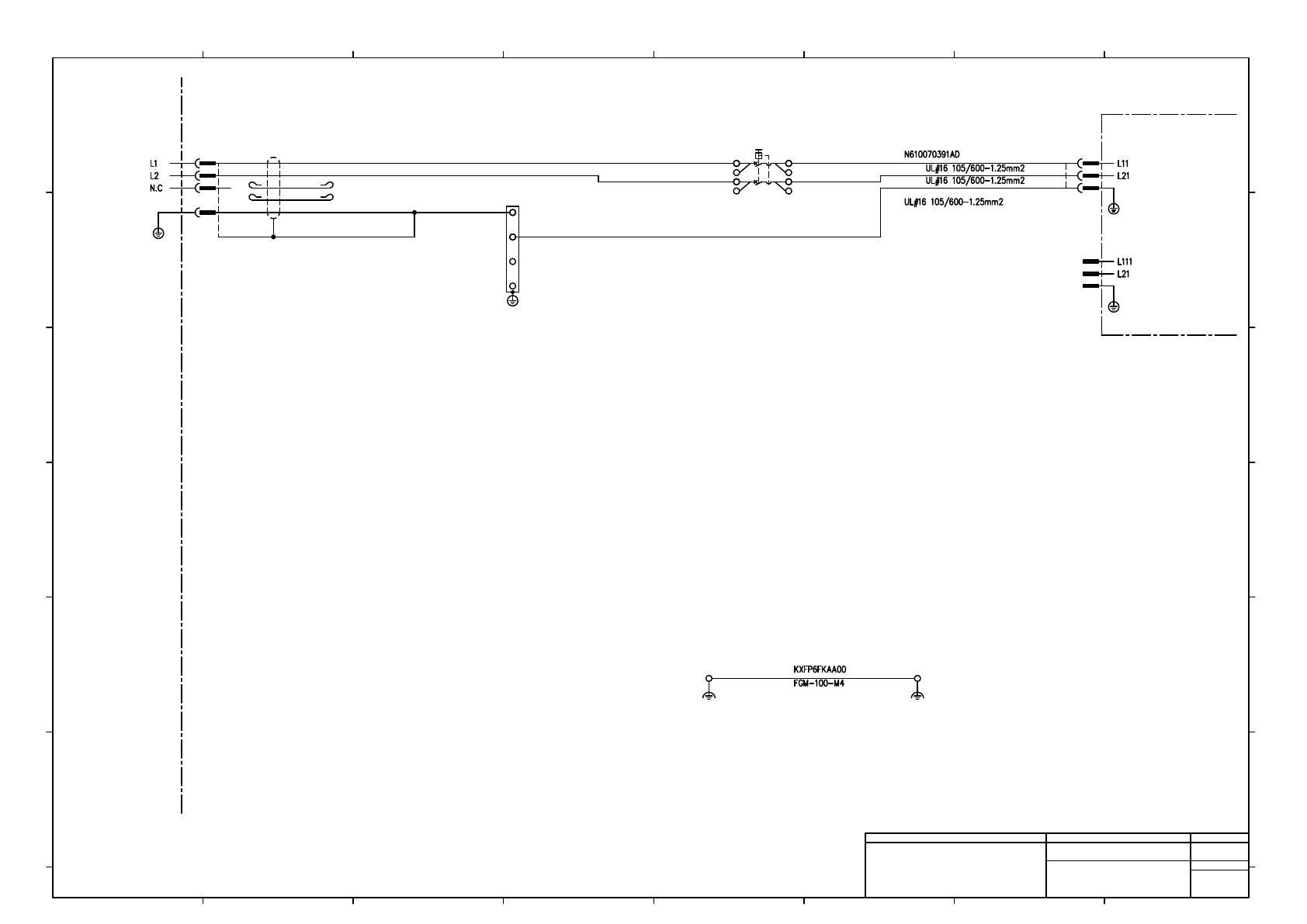

LOAD WIRING DIAGRAM OPTION
負荷配線図 オプション
5-10 TRAY FEEDER WIRING
トレイフィーダ配線
EJM6EB-10-510-01
M/C FRAME
TRAY.PR
A1
A2
B1
B2
RD
WH
BK
N610070390AK
HRNVV-SLABLA(2464)AWG16-5C
-F101
NF100-SRU 2P 5A
1 2
3 4
Mitsubishi Electric
2aF101
VR2-5
FUJI TERMINAL
1aF101
VR2-5
FUJI TERMINAL
3aF101 4aF101
TRAY.AC
BK
BK
GN/YE
Magazine
door
Tray
frame
-A05
Tray control unit
VR1.25-4
FUJI TERMINAL
s
FAN
1
2
3
1
2
3
1-179958-3
TRAY.AC
AMP
1
2
3
s
-X120
N210001550AA
B2
B1
A2
A1
55887-0474
TRAY.P
MOLEX
VR5.5-4S
FUJI TERMINAL
GN/YE (1.25mm2-5C)
BN
8
NF50-SWU 2P 5A
JST
FK5.5-S4
JST
FK1.25-4
JST
FK2-5
9
10
9
8
10
10
NICHIFU
TMEE5.5-4N
NICHIFU
TMEE1.25-4
9
10
NICHIFU
TMEE2-5
9
10
JST
FK2-5
NICHIFU
TMEE2-5
9
10
11
Panasonic Smart Factory Solutions Co.,Ltd. パナソニック スマートファクトリーソリューションズ株式会社
Name
Drawing No.
Loc. No.
F4K1020-05A
1
2 3 4 5 6 7 8
A
B
C
D
E
F
1 2 3 4 5 6 7 8
A
B
C
D
E
F
Page. No.
Tray Feeder Wiring
(AC power input)
N610070389+002AM
P002
