2.5 张力调整器 Page 2-16 INTF-C-PEA02-A01-03 24/32 mm 以上类型的张力调整器为双悬 臂构 造。如图所示 ，组装时请注意使其处于平行 且无扭弯。 若有扭 弯 ， 将会引起动作缓慢或张力调整器的前端 从供料器侧面突出，有与相邻接的供料 器干涉 的可能性。 ( 好的例子 ) INTF-247P 无扭弯时，张力调整器的前端位于供料器侧面的内 侧。 ( 不好的例子 ) INTF-248P …
2.5
张力调整器

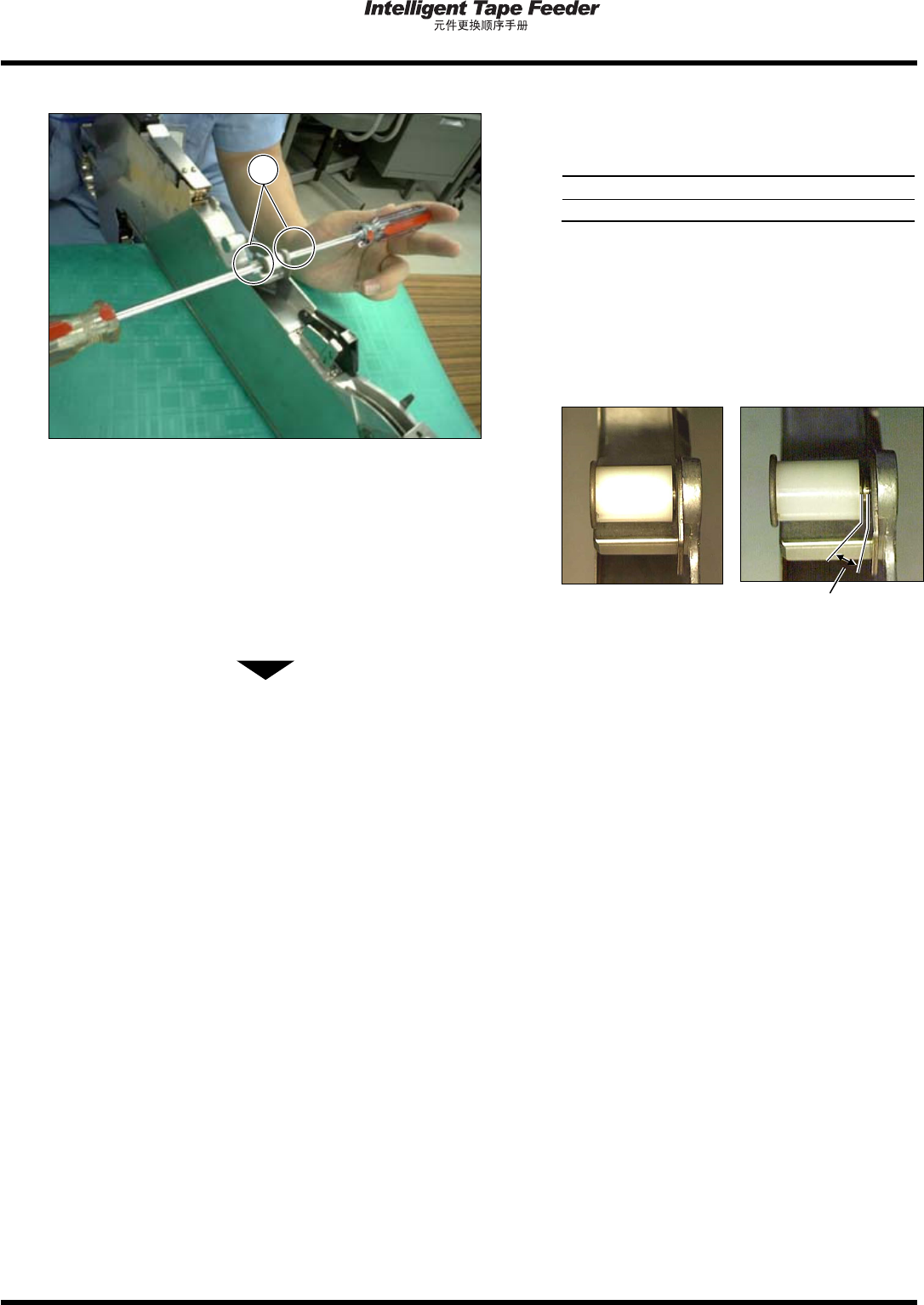

INTF-C-PEA02-A01-03 Page 2-15
安装
1.
安装好张力调整器之后，用
2
把十字螺丝
刀紧固螺钉
。
拧紧扭矩
80 cN·m (
10 cN·m)
L
侧
/R
侧两侧的间隙都要紧固
(
如照片
a)
。
紧固状态如照片
b
时，张力调整器的动作将会
变得不顺畅。
(
好的例子
) (
不好的例子
)
照片
a
照片
b
INTF-224P
INTF-225P
间隙
请确认张力调整器的动作是否顺畅。
下一页
INTF-188P
1
2.5
张力调整器
Page 2-16 INTF-C-PEA02-A01-03
24/32 mm
以上类型的张力调整器为双悬臂构
造。如图所示
，组装时请注意使其处于平行
且无扭弯。
若有扭弯，将会引起动作缓慢或张力调整器的前端
从供料器侧面突出，有与相邻接的供料器干涉
的可能性。
(
好的例子
)
INTF-247P
无扭弯时，张力调整器的前端位于供料器侧面的内
侧。
(
不好的例子
)
INTF-248P
有扭弯时，张力调整器的前端从供料器侧面突出，
其动作也将会变慢。如果是逆方向，也会变慢。
下一页
INTF-246P
3
INTF-249P
2
2.5
张力调整器
INTF-C-PEA02-A01-03 Page 2-17
2.
用无线电钳子安装
L
侧的弹簧
。
用无线电钳子夹取时，请注意不要过于用力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
INTF-187P
2
INTF-087E
