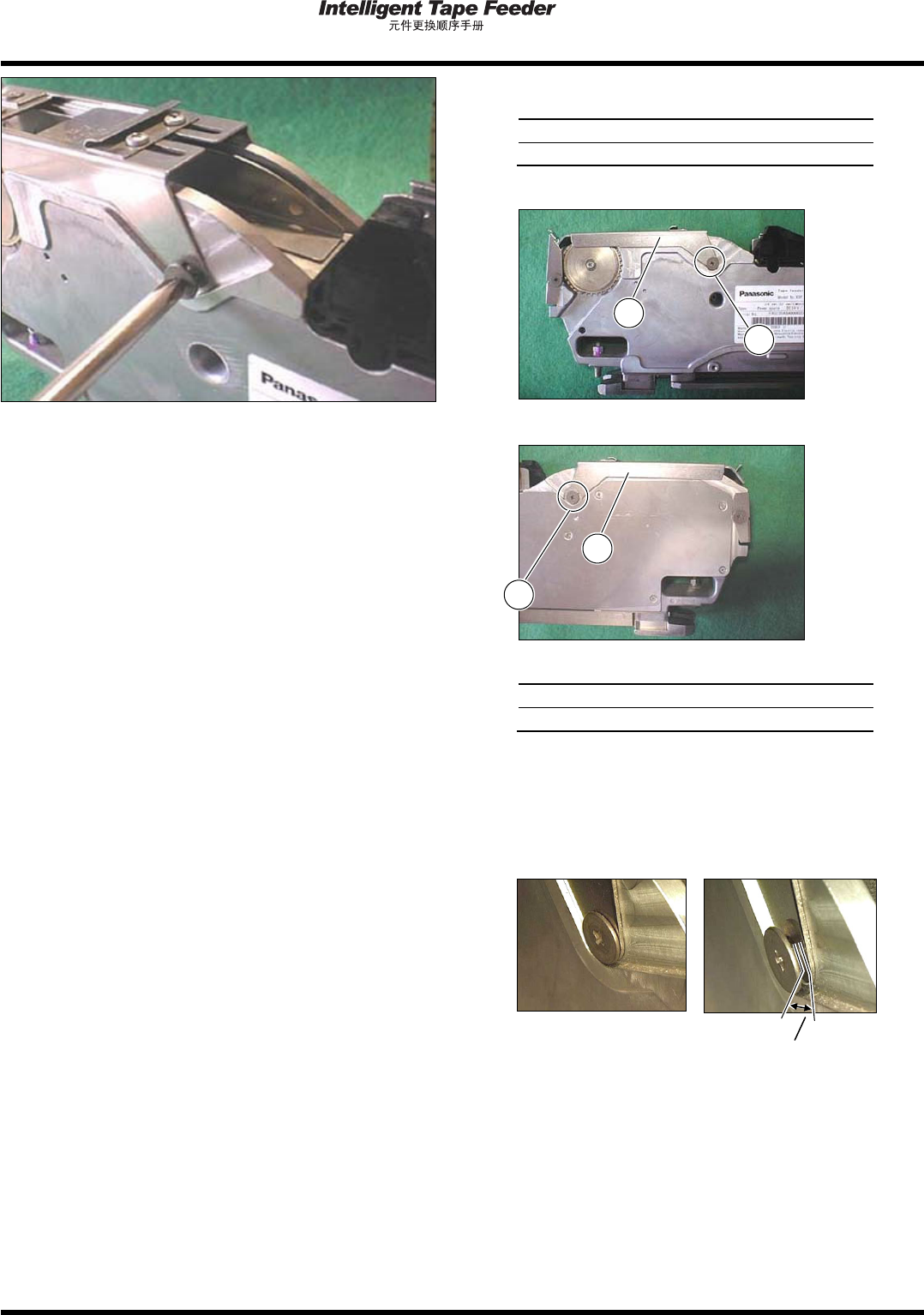

2.2 压紧编带盖 INTF-C-PEA02-A01-03 Page 2-5 安装 1. 安装压紧编带盖 。 下一页 INTF-088E 1
2.2
压紧编带盖
Page 2-4 INTF-C-PEA02-A01-03
2.2
压紧编带盖
使用工具
十字螺丝刀
(
位号码
2)
拆卸
1.
拆卸两侧
部分的螺钉。
L
侧
R
侧
名称
压紧编带盖
2.
拆卸压紧编带盖
。
拆卸下的压紧编带盖状态
INTF-183P
INTF-184P
1
INTF-185P
1
INTF-088E
1
INTF-186P
1
2.2
压紧编带盖
INTF-C-PEA02-A01-03 Page 2-5
安装
1.
安装压紧编带盖
。
下一页
INTF-088E
1
2.2
压紧编带盖
Page 2-6 INTF-C-PEA02-A01-03
2.
紧固两侧螺钉
。
拧紧扭矩
80 cN·m (
10 cN·m)
L
侧
R
侧
名称
压紧编带盖
L
侧
/R
侧两侧的间隙都要紧固
(
如照片
a)
。
紧固状态如照片
b
时，压紧编带盖的动作将会
变得不顺畅。
(
好的例子
) (
不好的例子
)
照片
a
照片
b
INTF-222P
INTF-223P
间隙
INTF-183P
INTF-184P
1
2
INTF-185P
1
2
