1.8 下侧导齿轮 INTF-C-PEA01-A03-02 Page 1-29 安装 1. 更换新齿轮后，在平移面上薄薄地涂敷润 滑脂。 请使用如下润滑脂。 MP 润滑脂 2S ( 型号 : N510006423AA) 2. 安装好齿轮之后， 用 2 把一字螺丝刀紧固 固定螺钉。 3. 安装好 R 侧 /L 侧的齿轮盘之后，用齿轮 盘固定螺钉 ( 各有 2 处 ) 紧固。 拧紧扭矩 40 cN·m ( 5 cN·m) 组…
1.8
下侧导齿轮
Page 1-28 INTF-C-PEA01-A03-02

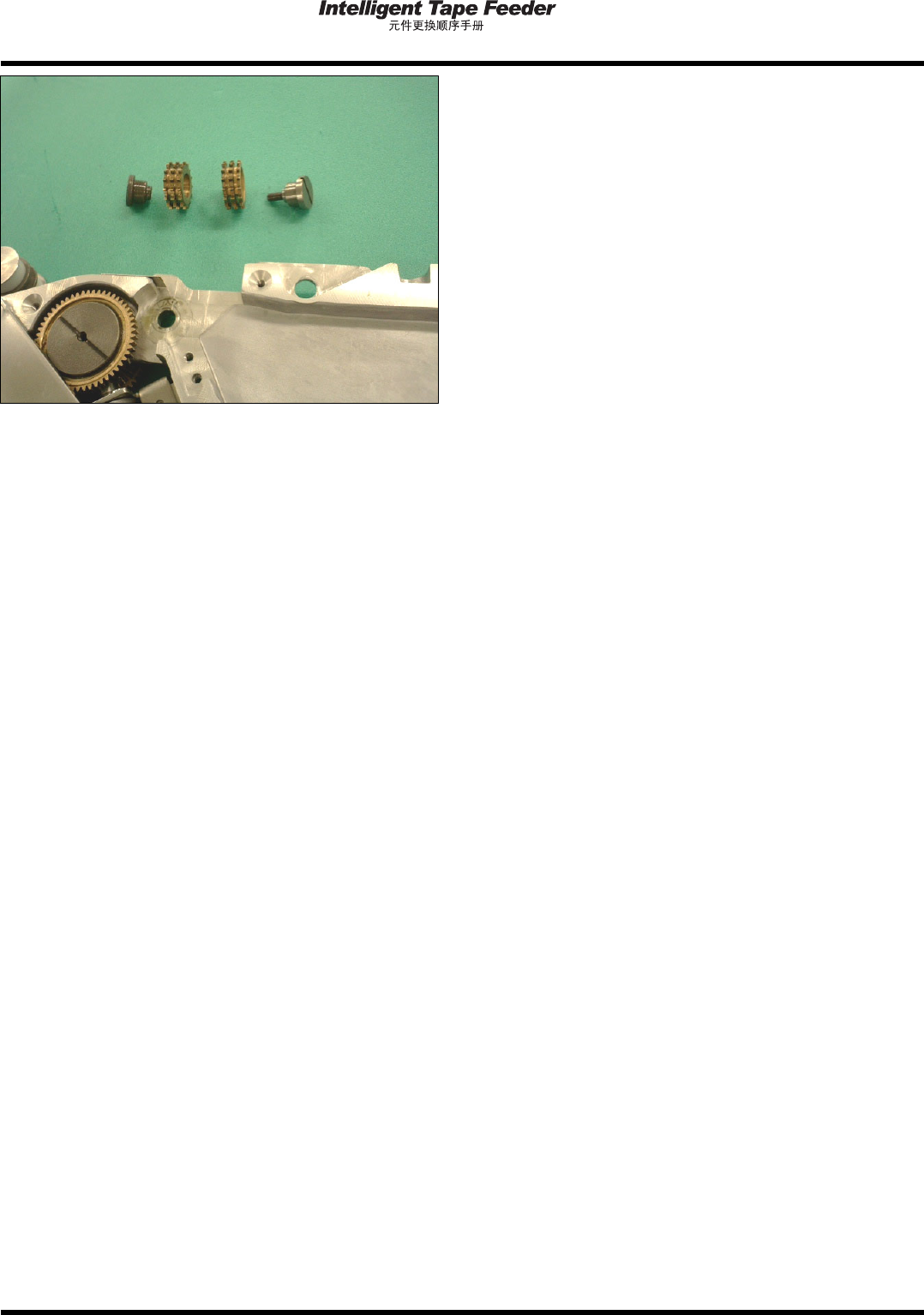

6.
拆卸齿轮。
1.8
下侧导齿轮
INTF-C-PEA01-A03-02 Page 1-29
安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
请使用如下润滑脂。
MP
润滑脂
2S
(
型号
: N510006423AA)
2.
安装好齿轮之后，用
2
把一字螺丝刀紧固
固定螺钉。
3.
安装好
R
侧
/L
侧的齿轮盘之后，用齿轮
盘固定螺钉
(
各有
2
处
)
紧固。
拧紧扭矩
40 cN·m (
5 cN·m)
组装时，请使齿轮盘的凸钩插入到齿轮槽之间。
下一页
平移面
L
侧
1.8
下侧导齿轮
Page 1-30 INTF-C-PEA01-A03-02
4.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能顶层带将会致使导
入动作变得异常。
(
好的例子
)
INTF-094C
INTF-234P
(
不好的例子
)
INTF-092C
INTF-233P
前端边缘突出时，请放松齿轮盘固定螺钉，调
整齿轮盘的位置之后重新再紧固。然后进行检
查。
下一页
INTF-167P
齿轮盘固定螺钉
L
侧
