Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstruk č ní skupiny Od verze softwaru SR.710.0 V ydání 12/2016 3.5 Osazovací hlava 115 3 Obr . 3.5 - 5 Hlava SIPLACE MultiS tar - pohled zep ř edu, funk č ní skupiny d…
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.5 Osazovací hlava Od verze softwaru SR.710.0 Vydání 12/2016
114
3.5.6 Hlava
3

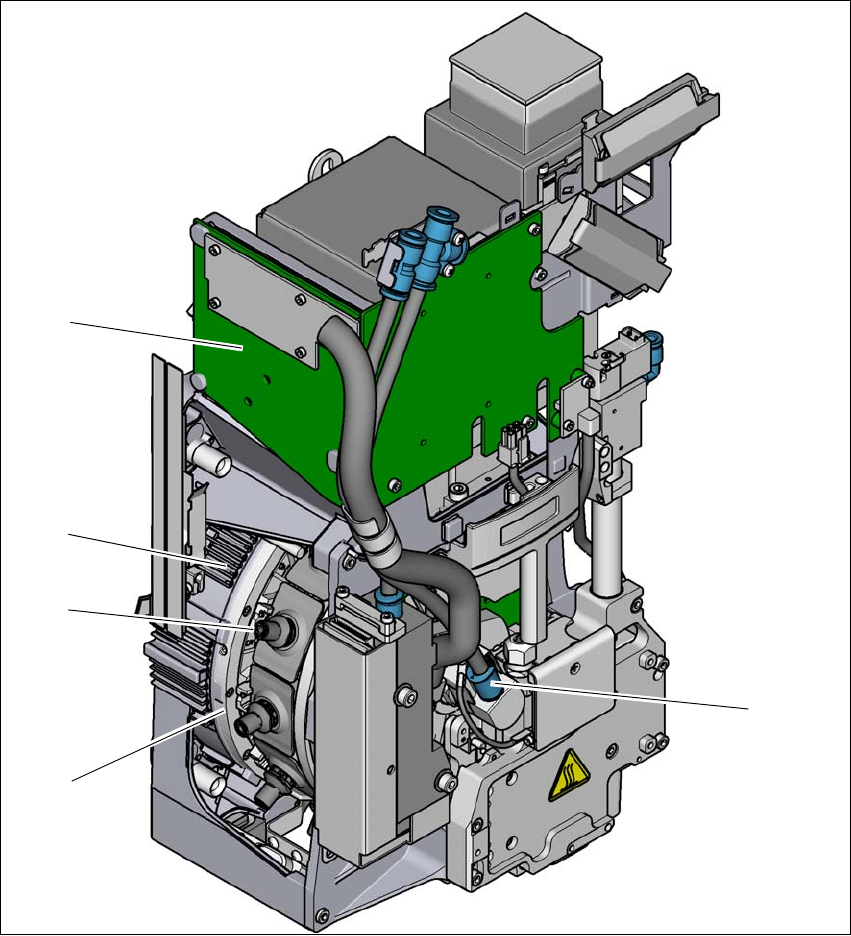

Obr. 3.5 - 4 Hlava SIPLACE MultiStar - pohled zepředu, funkční skupiny díl 1
(1) Hvězdice s 12 segmenty
(2) Segment s integrovaným pohonem DP
(3) Momentový motor pro pohon hvězdice
(4) Deska mezilehlého rozdělovače
(5) Přípojka stlačeného vzduchu pro Venturiho trysky odebíracího/osazovacího a přidržovacího
obvodu
(1)
(2)
(3)
(4)
(5)
Provozní návod SIPLACE SX1/SX2 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.710.0 Vydání 12/2016 3.5 Osazovací hlava
115
3
Obr. 3.5 - 5 Hlava SIPLACE MultiStar - pohled zepředu, funkční skupiny díl 2
(1) Kamera součástek C&P, typ 30, 27 x 27, digitální
(2) Momentový motor pro pohon hvězdice
(3) Pohon osy Z (lineární motor)
(4) Válec vratné jednotky
(5) Tlakový regulační ventil
(1)
(2)
(3)
(4)
(5)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2
3.5 Osazovací hlava Od verze softwaru SR.710.0 Vydání 12/2016
116
3
Obr. 3.5 - 6 Hlava SIPLACE MultiStar - pohled zezadu, funkční skupiny díl 3
(1) Senzor součástek
(2) Montážní poloha pro výšku součástek do 11,5 mm
(3) Montážní poloha pro výšku součástek do 6 mm
(3)
(2)
(1)
