8
OM-1139
3. プロダクションマネージャの終了
通知
•
プロダクションマネージャの終了は、ステータスの監視機能を
停止させてから終了させてください。
異常終了や PC の無応答などの原因となるおそれがあります。
終了方法
•
メニューバーの [ ファイル ]-[ 終了 ] コマンドを選択すると、プ
ロダクションマネージャが終了します。
終了ボタン <
> をクリックしても終了することができます。
Fig. 2
3.プロダクションマネージャの終了
1106-005
9
OM-1139
4. ステータス表示画面
ステータス表示画面には、接続されている装置の状態がリアルタイ
ムに表示されます。
ステータス表示画面は、標準サイズと縮小サイズの 2 種類あり、2 つ
の画面で表示される情報項目や表示方法が異なります。
それぞれの画面は、サイズ変更ボタン <
> により切替えること
ができます。
4.1 標準サイズのステータス表示画面
標準サイズを選択すると以下の画面が表示されます。
[3]
[4]
[2]
[1]
Fig. 3
[1]グループ名表示
グループ名が表示されます。
4.ステータス表示画面
1106-003
10
OM-1139

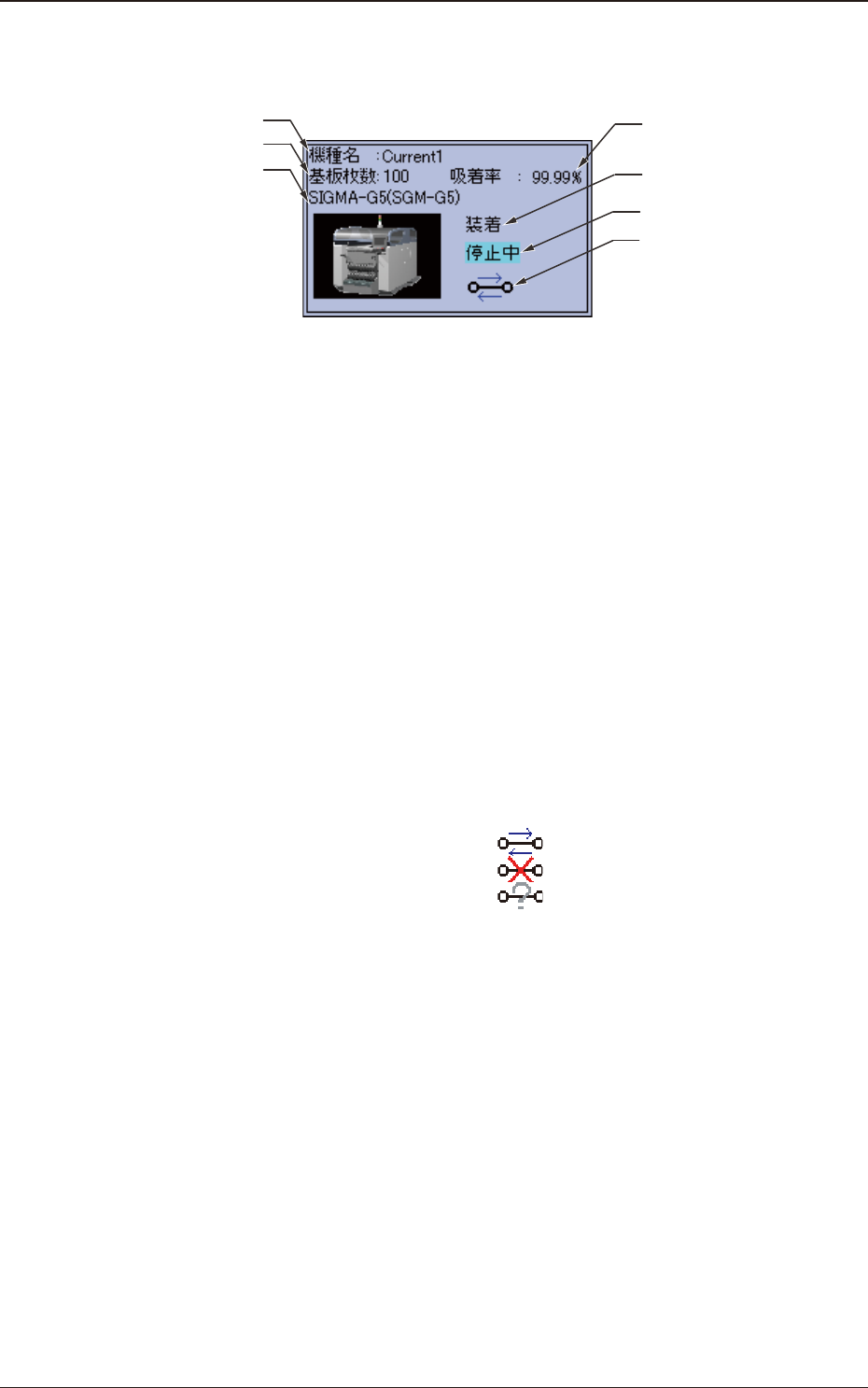

[2]装置情報表示
装置情報が表示されます。
機種名
運転モード
装置状態
装置接続状態
基板枚数
装置型式(装置名)
吸着率/装着率
Fig. 4
機種名 : 生産機種名が表示されます。
基板枚数 : 現在の生産機種の生産枚数が表示されま
す。
装置型式( 装置名 ) : 装置型式と装置名が表示されます。
吸着率 / 装着率 : オプションで設定された吸着 / 装着に関
する情報 ( 吸着率、吸着異常率、装着率、
装着異常率 ) が表示されます。
運転モード : 運転モード ( 装着、通過 ) が表示されま
す。
装置状態 : 装置の状態 ( 停止中、一時停止、運転中、
待機中、教示中、動作中、テスト中 ) が
表示されます。
装置接続状態 : 装置との接続状態がアイコンで表示され
ます。
通信可能
通信不可
不明
[3]サイズ変更ボタン
ステータス情報表示の標準サイズと縮小サイズを切替えます。
[4]ステータスバー
通信中の装置のステータスが表示されます。
SIGMA シリーズ、GXH シリーズ、TCM-X、TIM-X、PXH-1、TPM-200
および TPM-100 シリーズの場合は、通信中の装置ホスト名、イ
ンターバルタイマーのカウントダウンが表示されます。
また、TCM-3000、TIM-5000、TDM-3000 シリーズの場合は、通信
中の装置機種とライン、号機が表示されます。
4.1標準サイズのステータス表示画面
1106-004
