10 ■ STF06-ECX-mini, EtherCA T 通讯型 I/O MOTOR USB PC/ 参数配置 PLC 运动控制卡 ECAT OUT ECAT IN EtherCAT 主控制器 PWR AC电源 DC 电源 再生放电钳 P/N: RC880 STF06-ECX-mini, EtherCA T 通讯型 · 支持 EtherCA T 总线， 符合 CoE （ CiA402 标准） · Mini 尺寸，节省安装空间 · U…
9
■
STF03-C-mini, CAN 通讯型
I/O
CAN only
RS232+CAN
PC/参数配置
PWR
AC电源
再生放电钳
DC电源
MOTOR
PLC
运动控制卡
STF03-C-mini, CAN 通讯型
· 支持 CAN 总线，CANopen 协议，符合 CiA301
和 CiA402 标准
· 支持程序驻留功能（Q 程序）
· Mini 尺寸，节省安装空间
· 通信方式 RS232 串口、双口 CANopen
■
包装配件
型号 数量 类别 描述
1023-0100 1 线束 通用IO线 (STF03-C-mini系列驱动器专用)
2112-100 1 线束 CANopen Daisy Chain 扩展线
15EDGRC-3.5-06P-14-00A(H) 8 端子 电源电机接线端子
■ 可选购配件 *
型号 数量 类别 描述
1023系列 1 线束 通用IO线 (STF03-C-mini系列驱动器专用)
2112系列 1 线束 CANopen Daisy Chain 扩展线
RC880 1 再生放电钳 再生放电钳
* 详细信息 P-29 页
10
■
STF06-ECX-mini, EtherCAT 通讯型
I/O
MOTOR
USB
PC/参数配置
PLC
运动控制卡
ECAT OUT ECAT IN
EtherCAT
主控制器
PWR
AC电源
DC电源
再生放电钳
P/N: RC880
STF06-ECX-mini, EtherCAT 通讯型
· 支持 EtherCAT 总线，符合 CoE（CiA402 标准）
· Mini 尺寸，节省安装空间
· USB 端口，易于配置
■
包装配件
型号 数量 类别 描述
1103-200 1 线束 2m 电源线
2012-030 1 线束 0.3m 普通网线
1143-030 1 线束 0.3m 通用I/O线 (STF06-ECX-mini系列驱动器专用)
39-01-3048 1 端子 电机连接器 塑壳
39-00-0038 5 端子 电机连接器 插针
■ 可选购配件 *
型号 数量 类别 描述
2012系列 1 线束 总线通讯菊花链扩展线
2013系列 1 线束 总线通讯菊花链扩展线 带屏蔽
2620-150 1 线束 USB mini-B通讯配置线 1.5m
RC880 1 再生放电钳 再生放电钳
* 详细信息 P-29 页
11
■

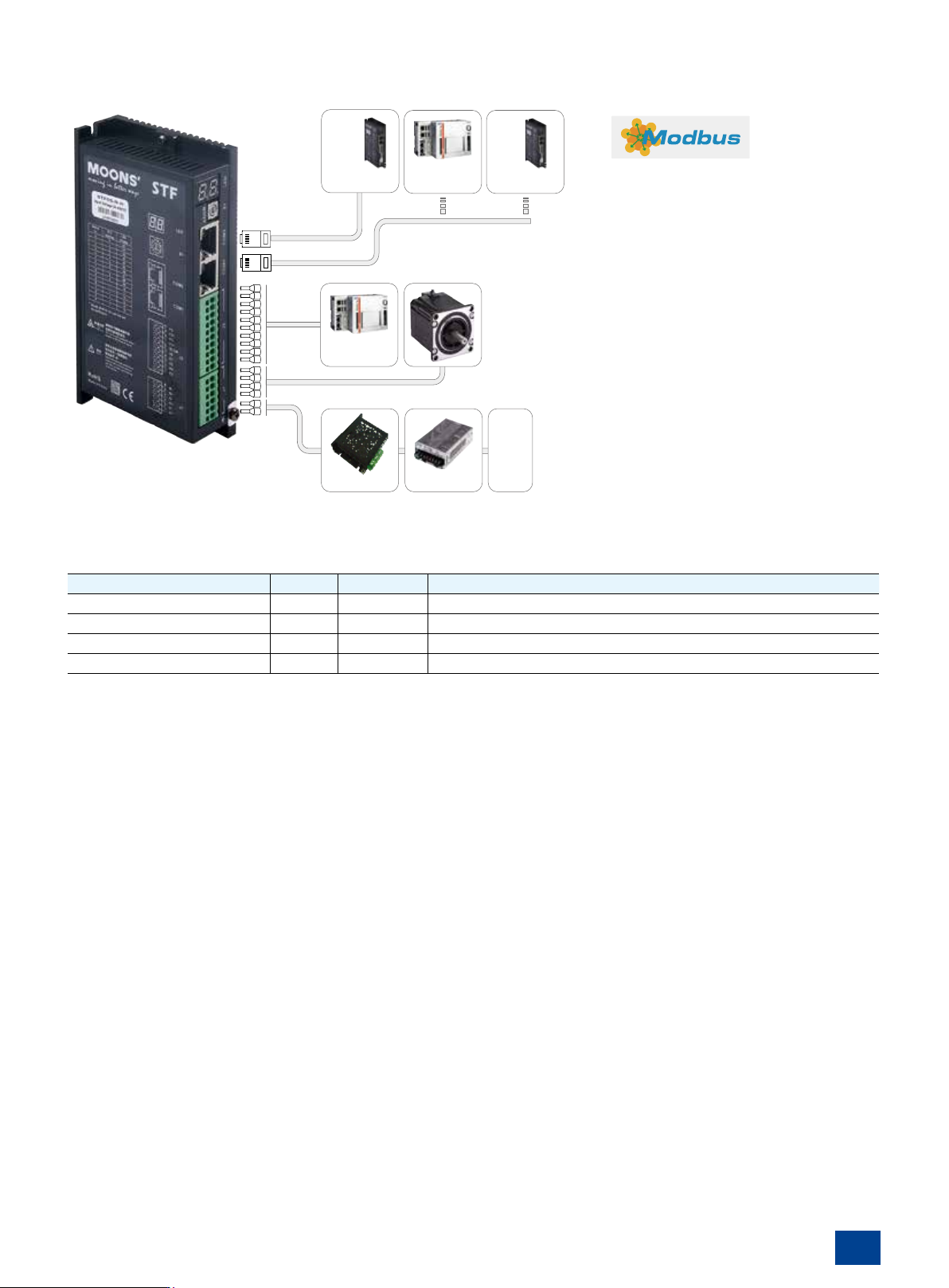

STF-R-H, RS-485 通讯型
订货信息
P/N: RC880
AC电源
再生放电钳
DC电源
PWR
COM2
COM1
下一台
RS-485驱动器
前一台
RS-485驱动器
Modbus
主控制器
I/O
MOTOR
PLC
运动控制卡
STF05/10-R-H, RS-485 通讯型
· 支持 RS-485 总线，Modbus RTU 协议（多轴）
· 支持 SCL 指令控制
· 支持程序驻留功能（Q 程序）
· 直插式接线柱，便于接线
■ 可选购配件 *
型号 数量 类别 描述
2012系列 1 线束 总线通讯菊花链扩展线
2013系列 1 线束 总线通讯菊花链扩展线 带屏蔽
MS-USB-RS-485-01 1 线束 USB转RS-485/422通讯转换器
RC880 1 再生放电钳 再生放电钳
* 详细信息 P-29 页
