16 驱动器 STF03 STF05 STF06 STF10 输入电压 12-48VDC 24-60VDC 12-48VDC 24-60VDC ※ 输出电流 （正弦峰值） 最大 3A ，以 0.01A 递增 最大 5A ，以 0.01A 递增 最大 6A ，以 0.01A 递增 最大 10A ，以 0.01A 递增 保护 过压保护，欠压保护，过温保护，过流保护等 速度范围 速度最高可达 3000rpm 滤波器 数字输入噪音滤波器、模拟输…
15
■
驱动器订货信息
型号 电流 电压
控制方式
Modbus/RTU CANopen Modbus/TCP EtherNet/IP EtherCAT Profinet Q Program
STF05-4X-ECX 0.1-5.0 A ※ 24-60 VDC √
STF10-4X-ECX 0.1-10.0 A ※ 24-60 VDC √
STF05-4X-ECX-S 0.1-5.0 A ※ 24-60 VDC √
STF10-4X-ECX-S 0.1-10.0 A ※ 24-60 VDC √
STF05-2XU-ECX 0.1-5.0 A ※ 24-60 VDC √
STF10-2XU-ECX 0.1-10.0 A ※ 24-60 VDC √
STF05-2XU-ECX-S 0.1-5.0 A ※ 24-60 VDC √
STF10-2XU-ECX-S 0.1-10.0 A ※ 24-60 VDC √
STF05-4XU-ECX 0.1-5.0 A ※ 24-60 VDC √
STF10-4XU-ECX 0.1-10.0 A ※ 24-60 VDC √
STF05-4XU-ECX-S 0.1-5.0 A ※ 24-60 VDC √
STF10-4XU-ECX-S 0.1-10.0 A ※ 24-60 VDC √
STF05-4XU-R 0.1-5.0 A ※ 24-48 VDC √ √
STF05-ECX-H 0.1-5.0 A 24-48 VDC √ √
STF10-ECX-H 0.1-10.0 A 24-60 VDC √ √
STF03-ECX 0.1-3.0 A 12-48 VDC √ √
STF06-ECX 0.1-6.0 A 12-48 VDC √ √
STF05-R-H 0.1-5.0 A 24-48 VDC √ √
STF10-R-H 0.1-10.0 A 24-60 VDC √ √
STF03-C-mini 0.1-3.0 A 12-48 VDC √ √
STF06-ECX-mini 0.1-6.0 A 24-48 VDC √ √
STF03-R 0.1-3.0 A 12-48 VDC √ √
STF05-R 0.1-5.0 A 24-48 VDC √ √
STF06-R 0.1-6.0 A 12-48 VDC √ √
STF10-R 0.1-10.0 A 24-60 VDC √ √
STF03-C 0.1-3.0 A 12-48 VDC √ √
STF05-C 0.1-5.0 A 24-48 VDC √ √
STF06-C 0.1-6.0 A 12-48 VDC √ √
STF10-C 0.1-10.0 A 24-60 VDC √ √
STF03-D 0.1-3.0 A 12-48 VDC √ √
STF05-D 0.1-5.0 A 24-48 VDC √ √
STF06-D 0.1-6.0 A 12-48 VDC √ √
STF10-D 0.1-10.0 A 24-60 VDC √ √
STF03-IP 0.1-3.0 A 12-48 VDC √ √ √
STF05-IP 0.1-5.0 A 24-48 VDC √ √ √
STF06-IP 0.1-6.0 A 12-48 VDC √ √ √
STF10-IP 0.1-10.0 A 24-60 VDC √ √ √
STF05-PN-01 0.1-5.0 A 24-48 VDC √ √
STF10-PN-01 0.1-10.0 A 24-60 VDC √ √
※：STF05-2X 连续输出电流2x5A；STF10-2X 连续输出电流2x10A。
STF05-4X 连续输出电流4x5A；STF10-4X 连续输出电流4x10A。
: 提供符合UL认证版相同规格驱动器
，
具体型号
，
请查阅附录表格
。
订货信息
16
驱动器 STF03 STF05 STF06 STF10
输入电压 12-48VDC 24-60VDC 12-48VDC 24-60VDC※
输出电流
（正弦峰值）
最大3A，以0.01A 递增 最大5A，以0.01A 递增 最大6A，以0.01A 递增 最大10A，以0.01A 递增
保护 过压保护，欠压保护，过温保护，过流保护等
速度范围 速度最高可达3000rpm
滤波器 数字输入噪音滤波器、模拟输入滤波器、平滑滤波器、PID滤波器、陷波器
非易失性存储器 配置参数存储在DSP芯片内部的FLASH中
使用环境温度 0~40℃(32~104℉)(安装合适的散热器)
使用环境湿度 最大90%，无结露
匹配电机 AM、AW系列步进电机
※：实际电压请参考对应型号硬件手册
■
通用规格
■
技术规格
■
多轴型
驱动器 通讯类型 数字输入 数字输出 STO 总线协议 软PLC(Q编程)
STF**-4X-ECX
EtherCAT
5DI*4 3DO*4 / EtherCAT /
STF**-4X-ECX-S 5DI*4 3DO*4
√
EtherCAT /
STF**-2XU-ECX 3DI*2 2DO*2 / EtherCAT /
STF**-2XU-ECX-S 3DI*2 2DO*2
√
EtherCAT /
STF**-4XU-ECX 3DI*4 2DO*4 / EtherCAT /
STF**-4XU-ECX-S 3DI*4 2DO*4
√
EtherCAT /
STF**-4XU-R RS485 3DI*4 2DO*4 /
Modbus/RTU
SCL
√
■
标准型
驱动器 通讯类型 数字输入 数字输出 总线协议 软PLC(Q编程)
STF**-ECX
EtherCAT
8DI 4DO EtherCAT
√
STF**-ECX-H 5DI 2DO EtherCAT
√
STF**-ECX-mini 5DI 2DO EtherCAT
√
STF**-R-H RS485 5DI 2DO Modbus/RTU
√
STF**-C-mini
CAN
2DI 1DO
CANopen
√
STF**-C 8DI 4DO
CANopen
√
STF**-D Ethernet 8DI 4DO
Modbus/TCP
eSCL
√
STF**-IP
Ethernet
8DI 4DO
Ethernet/IP
eSCL
√
STF**-PN
Ethernet
8DI 4DO
Profinet
eSCL
√
驱动器规格
17
■
STF05/10-4X-ECX, STF05/10-4X-ECX-S
67.1
6
5
132
2- 4.4
110
100
4.5
132
142
40
118.3
72.7
110
26
36.8
■
STF05/10-2XU-ECX-S
144±0.2
19.8±0.2
2-4.2
2-8.8
3
11
31
79.5
5.5
100.6
30.8
GND
151
■
STF05/10-2XU-ECX
30.8
151
31
11
GND
19.8
3
8.8
4.2
144±0.2
127
79.5
■
STF05/10-4XU-ECX
2- 4.2安装孔
150.8
113.7
93
38
19
5
4
152
160
2-M3接地
■
STF05/10-4XU-ECX-S
38
28.6
39.1
152±0.2
4.2
4.2
19±0.2
GND
5
152
160
114
5.7
61
93
■
多轴型
■
STF05-4XU-R
163±0.2
19
29
2-4.2
2-8.4
GND
170
89
110.3
28.6

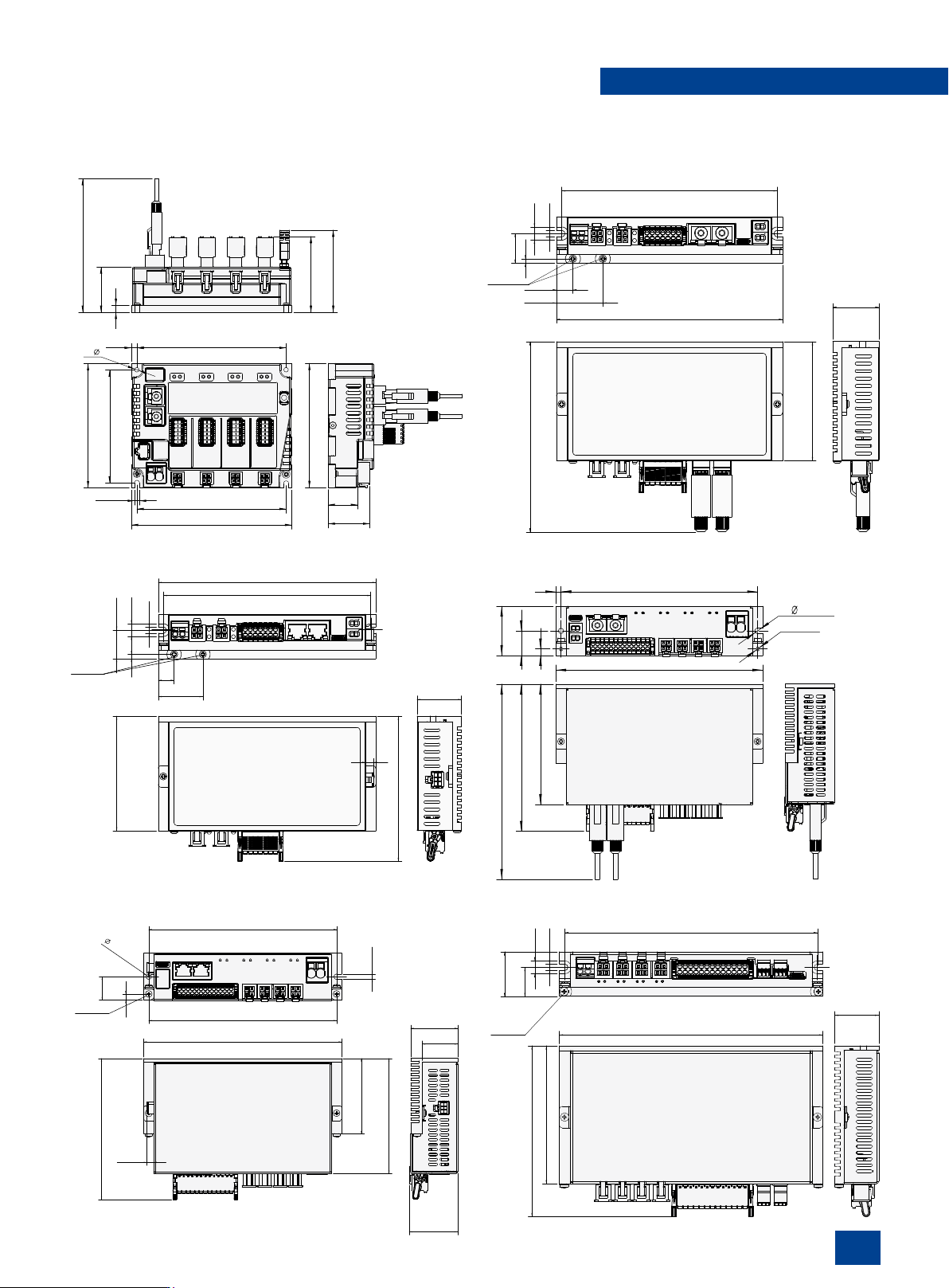

驱动器机械尺寸 单位：mm
