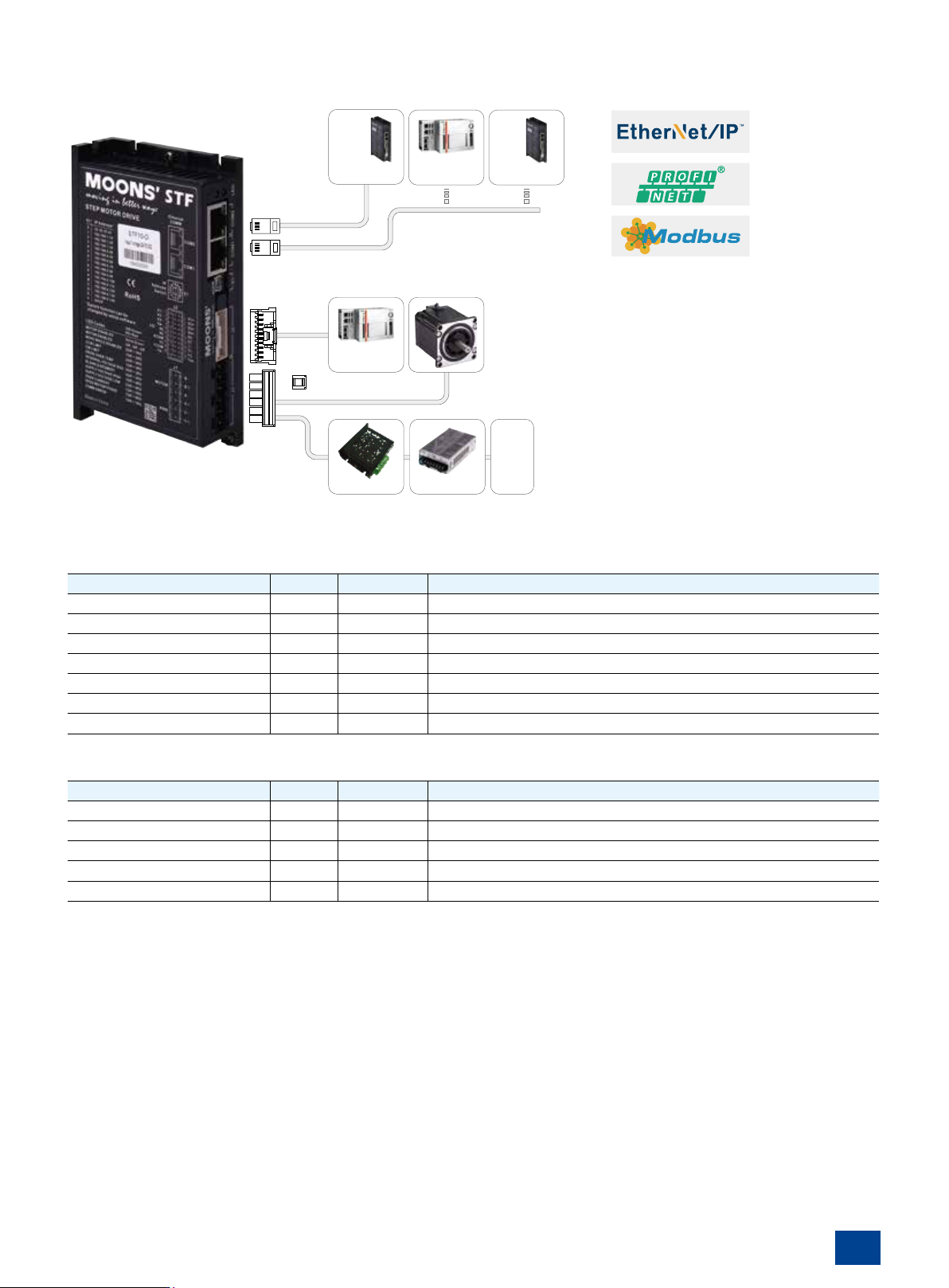

STF-D/IP/PN, 以太网通讯型
COM2
COM1
PWR
I/O
MOTOR
PLC
运动控制卡
订货信息
P/N: RC880
AC电源
再生放电钳
DC电源
下一台
Ethernet
驱动器
主控制器
前一台
Ethernet
驱动器
STF-D/IP/PN, 以太网通讯型
· 支持 Ethernet/IP 或 Modbus/TCP 或 Profinet
· 支持程序驻留功能（Q 程序）
· 支持 eSCL
■
包装配件
型号 数量 类别 描述
2012-030 1 线束 总线通讯菊花链扩展线 0.3m
2EDGK-5.08-06P-13-1000AH 1 连接器 电源和电机连接器（STF05/10）
501646-2000 1 塑壳 I/O连接器 塑壳（STF05/10）
501648-1000 20 端子 I/O连接器 端子（STF05/10）
BCP-381-6 BK 1 连接器 电源和电机连接器（STF03/06）
501646-2000 1 塑壳 I/O连接器 塑壳（STF03/06）
501648-1000 20 端子 I/O连接器 端子（STF03/06）
■ 可选购配件 *
型号 数量 类别 描述
1015系列 1 线束 通用I/O线
2012系列 1 线束 总线通讯菊花链扩展线
2013系列 1 线束 总线通讯菊花链扩展线 带屏蔽
MS-USB-RS-485-01 1 线束 USB转RS-485/422通讯转换器
RC880 1 再生放电钳 再生放电钳
* 详细信息 P-29 页
14
■
标准型
■
多轴型
*1 注：仅限STF05/10-ECX-H, STF05/10-R-H
*2 注：仅限STF03-C-mini, STF06-ECX-mini
STF 05 - 4X - ECX - S - FC
输出电流
(正弦峰值)
05 = 5A
10 = 10A
控制方式
ECX = EtherCAT
R = Modbus/RTU
接口类型
空 = 无STO
S = STO
STF系列
结构类型
4X = 横版四轴
2XU = 竖版两轴
4XU = 竖版四轴
版本类型
空 = 普通版
FC = UL认证版
STF 05 - ECX - H - FC
输出电流
(正弦峰值)
03 = 3A
05 = 5A
06 = 6A
10 = 10A
控制方式
R = RS-485
C = CANopen
D = Ethernet
IP = EtherNet/IP
PN = PROFINET
ECX = EtherCAT
接口类型
空 = 压接式连接器
H = 直插式连接器*
1
mini = 小尺寸系列*
2
STF系列
版本类型
空 = 普通版
FC = UL认证版
■
驱动器命名规则
命名规则
15
■
驱动器订货信息
型号 电流 电压
控制方式
Modbus/RTU CANopen Modbus/TCP EtherNet/IP EtherCAT Profinet Q Program
STF05-4X-ECX 0.1-5.0 A ※ 24-60 VDC √
STF10-4X-ECX 0.1-10.0 A ※ 24-60 VDC √
STF05-4X-ECX-S 0.1-5.0 A ※ 24-60 VDC √
STF10-4X-ECX-S 0.1-10.0 A ※ 24-60 VDC √
STF05-2XU-ECX 0.1-5.0 A ※ 24-60 VDC √
STF10-2XU-ECX 0.1-10.0 A ※ 24-60 VDC √
STF05-2XU-ECX-S 0.1-5.0 A ※ 24-60 VDC √
STF10-2XU-ECX-S 0.1-10.0 A ※ 24-60 VDC √
STF05-4XU-ECX 0.1-5.0 A ※ 24-60 VDC √
STF10-4XU-ECX 0.1-10.0 A ※ 24-60 VDC √
STF05-4XU-ECX-S 0.1-5.0 A ※ 24-60 VDC √
STF10-4XU-ECX-S 0.1-10.0 A ※ 24-60 VDC √
STF05-4XU-R 0.1-5.0 A ※ 24-48 VDC √ √
STF05-ECX-H 0.1-5.0 A 24-48 VDC √ √
STF10-ECX-H 0.1-10.0 A 24-60 VDC √ √
STF03-ECX 0.1-3.0 A 12-48 VDC √ √
STF06-ECX 0.1-6.0 A 12-48 VDC √ √
STF05-R-H 0.1-5.0 A 24-48 VDC √ √
STF10-R-H 0.1-10.0 A 24-60 VDC √ √
STF03-C-mini 0.1-3.0 A 12-48 VDC √ √
STF06-ECX-mini 0.1-6.0 A 24-48 VDC √ √
STF03-R 0.1-3.0 A 12-48 VDC √ √
STF05-R 0.1-5.0 A 24-48 VDC √ √
STF06-R 0.1-6.0 A 12-48 VDC √ √
STF10-R 0.1-10.0 A 24-60 VDC √ √
STF03-C 0.1-3.0 A 12-48 VDC √ √
STF05-C 0.1-5.0 A 24-48 VDC √ √
STF06-C 0.1-6.0 A 12-48 VDC √ √
STF10-C 0.1-10.0 A 24-60 VDC √ √
STF03-D 0.1-3.0 A 12-48 VDC √ √
STF05-D 0.1-5.0 A 24-48 VDC √ √
STF06-D 0.1-6.0 A 12-48 VDC √ √
STF10-D 0.1-10.0 A 24-60 VDC √ √
STF03-IP 0.1-3.0 A 12-48 VDC √ √ √
STF05-IP 0.1-5.0 A 24-48 VDC √ √ √
STF06-IP 0.1-6.0 A 12-48 VDC √ √ √
STF10-IP 0.1-10.0 A 24-60 VDC √ √ √
STF05-PN-01 0.1-5.0 A 24-48 VDC √ √
STF10-PN-01 0.1-10.0 A 24-60 VDC √ √
※：STF05-2X 连续输出电流2x5A；STF10-2X 连续输出电流2x10A。
STF05-4X 连续输出电流4x5A；STF10-4X 连续输出电流4x10A。
: 提供符合UL认证版相同规格驱动器
，
具体型号
，
请查阅附录表格
。
订货信息
