第 4 章 操作篇 4- 15. 示教 记号 名称 说明 (l) 连续 连 续显示不良标记的中 心位置。 (m) 待机时间 输入操作 ［连续］时各 个点上相机的待机时 间。 可输入 0 ～ 9.9(sec) 的值。 (n) 识别测试 显示 ［不良标记识别测试］对 话框，可进行 定位标的识别测试， 或 调整识别参数。 (o) 保存并结束 将 示教结果反映到机种 数据中，然后 关闭对话框。 1 在标记调整画面中触摸共用面板的装置按钮，选择进…
第 4 章 操作篇
4-15.
示教
4

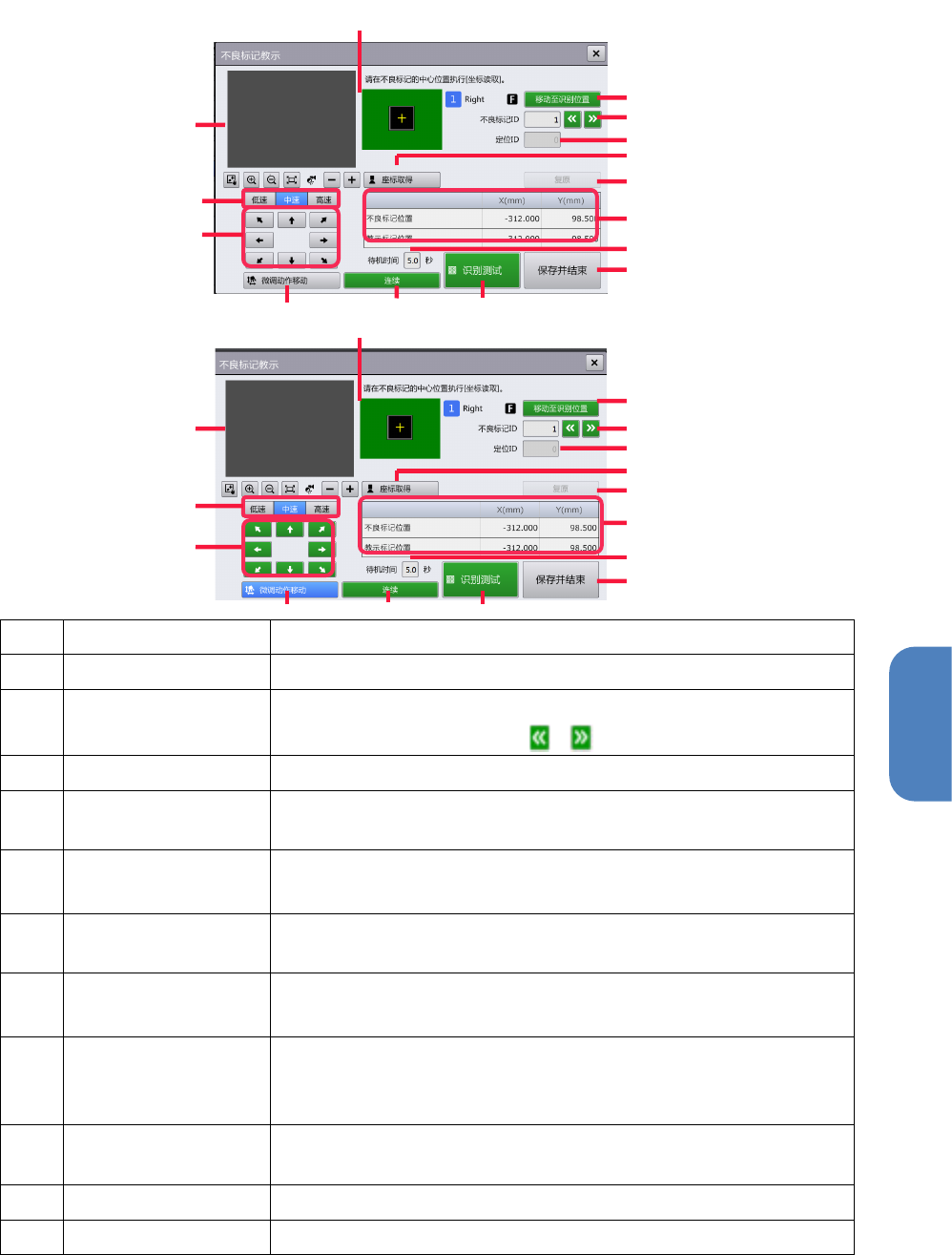

十字标记操作模式
微调移动模式
记号
名称
说明
(a) 示教点 显示进行示教的标记图像。
(b) 不良标志 ID 显示示教对象的不良标记 ID。
触摸文本框输入数值，或触摸
/ ，移动到前后的不良标记上。
(c) 定位标志 ID 显示规定定位标位置上坐标导入位置的基准定位标 ID。
(d) 移动至识别位置
将相机的中心移动到不良标记的中心位置（执行示教后为标记示教
位置）。
(e) 相机图像 显示操作对象装置（吸嘴头）的相机图像。
用于示教的坐标导入位置以红色十字标记显示。
(f) 移动速度
从［低速］，［中速］，［高速］中选择十字标记或 XY 轴的移动
速度。
(g) 微调动作移动 触摸切换［微调动作移动］模式和十字标记移动模式。
蓝色状态为［微调动作移动］模式。
(h) 移动按钮 移动相机图像上的十字标记。
在［微调动作移动］模式下将微调移动对象装置上吸嘴头的 XY 轴
（相机图像的显示中心位置）。
(i) 座标取得
导入相机图像的十字标记中心的坐标数据，然后反映到 (j) 的［教
示标记位置］上。
(j) 坐标值 显示示教处理前后标记位置的坐标。
(k) 复原 将 (j) 的［教示标记位置］值恢复为示教前的位置。
l
e
h
f
c
m
b
d
c
k
i
n
g
a
e
a
d
j
b
o
h
f
o
m
j
k
i
g
l
h
315
第 4 章 操作篇
4-15.
示教
记号
名称
说明
(l) 连续 连续显示不良标记的中心位置。
(m) 待机时间 输入操作［连续］时各个点上相机的待机时间。
可输入 0～9.9(sec) 的值。
(n) 识别测试
显示［不良标记识别测试］对话框，可进行定位标的识别测试，或
调整识别参数。
(o) 保存并结束 将示教结果反映到机种数据中，然后关闭对话框。
1
在标记调整画面中触摸共用面板的装置按钮，选择进行不良标记示教的装置。
2
触摸 F/R，选择轨道。
3
触摸［基板操作］。
显示［基板操作］对话框。
4
触摸要进行不良标记调整的轨道的［搬入］或［交付］。
基板放置在本机内。
手动放置基板时，请触摸［装置内作业开始］，打开正面盖子后将基板放到输送带上，然后触
摸［装置内作业完成］。
5
触摸［关闭］。
关闭［基板操作］对话框，显示标记调整画面。
316
第 4 章 操作篇
4-15.
示教
4
6
触摸［不良标记］选项卡，显示不良标记列表。
7
从列表中触摸选择示教对象的不良标记。
8
触摸［开始教示］。
显示［不良标记教示］对话框，相机移动到不良标记列表中选中不良标记 ID 的坐标上。
9
触摸［待机时间］文本框，设定待机时间。
通过软键盘输入数值。
10
触摸［连续］。
相机将向所有不良标记的中心位置连续移动。确认与不良标记中心位置的偏移。
触摸［STOP］后可中断。
11
触摸文本框输入中心位置有偏移的不良标记 ID 的编号，或触摸右侧的 / 输入。
12
触摸［移动至识别位置］。
相机将移动到示教对象的不良标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在相机图像的坐标导入完成位置上显示绿色的固定十字标记。
13
将十字标记移动到不良标记的示教点（坐标导入位置）上。
相机图像中显示不良标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14
触摸［座标取得］
更新不良标记的中心位置坐标。
15
重复步骤 12 到 15，导入所有有偏移的不良标记中心位置。
16
触摸［待机时间］文本框，设定待机时间。
通过软键盘输入数值。
