第 4 章 操作篇
4-15.
示教
4
6
触摸［不良标记］选项卡，显示不良标记列表。
7
从列表中触摸选择示教对象的不良标记。
8
触摸［开始教示］。
显示［不良标记教示］对话框，相机移动到不良标记列表中选中不良标记 ID 的坐标上。
9
触摸［待机时间］文本框，设定待机时间。
通过软键盘输入数值。
10
触摸［连续］。
相机将向所有不良标记的中心位置连续移动。确认与不良标记中心位置的偏移。
触摸［STOP］后可中断。
11
触摸文本框输入中心位置有偏移的不良标记 ID 的编号，或触摸右侧的 / 输入。
12
触摸［移动至识别位置］。
相机将移动到示教对象的不良标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在相机图像的坐标导入完成位置上显示绿色的固定十字标记。
13
将十字标记移动到不良标记的示教点（坐标导入位置）上。
相机图像中显示不良标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14
触摸［座标取得］
更新不良标记的中心位置坐标。
15
重复步骤 12 到 15，导入所有有偏移的不良标记中心位置。
16
触摸［待机时间］文本框，设定待机时间。
通过软键盘输入数值。
317
第 4 章 操作篇
4-15.
示教
17
触摸［连续］。
相机将向所有不良标记的中心位置连续移动。确认与不良标记中心位置的偏移。
触摸［STOP］后可中断。
18
确认所有的坐标位置均没有问题后触摸［保存并结束］。
保存示教结果，关闭不良标记示教对话框，显示标记调整画面。
不良标记识别测试
在不良标记识别测试对话框中，可在试制模式下识别基板上不良标记的同时，调整不良标记信息中的识
别参数，设定最佳的识别参数。
注意
•
单独识别模式的黑白识别/
形状识别画面根据［数据编辑］菜单的不良标记编辑中显示
的不良标记类型所设定的数据显示，因此在不良标记识别测试对话框中无法切换或更
改。关于不良标记编辑的详情，请参阅“4-11-6. 不良标记编辑”。
［不良标记识别测试］画面将在触摸［不良标记教示］对话框的［识别测试］后显示。
318
第 4 章 操作篇
4-15.
示教
4
不良标记的识别（单独识别模式）
1
触摸［不良标记教示］对话框的［识别测试］。
显示［不良标记识别测试］对话框。

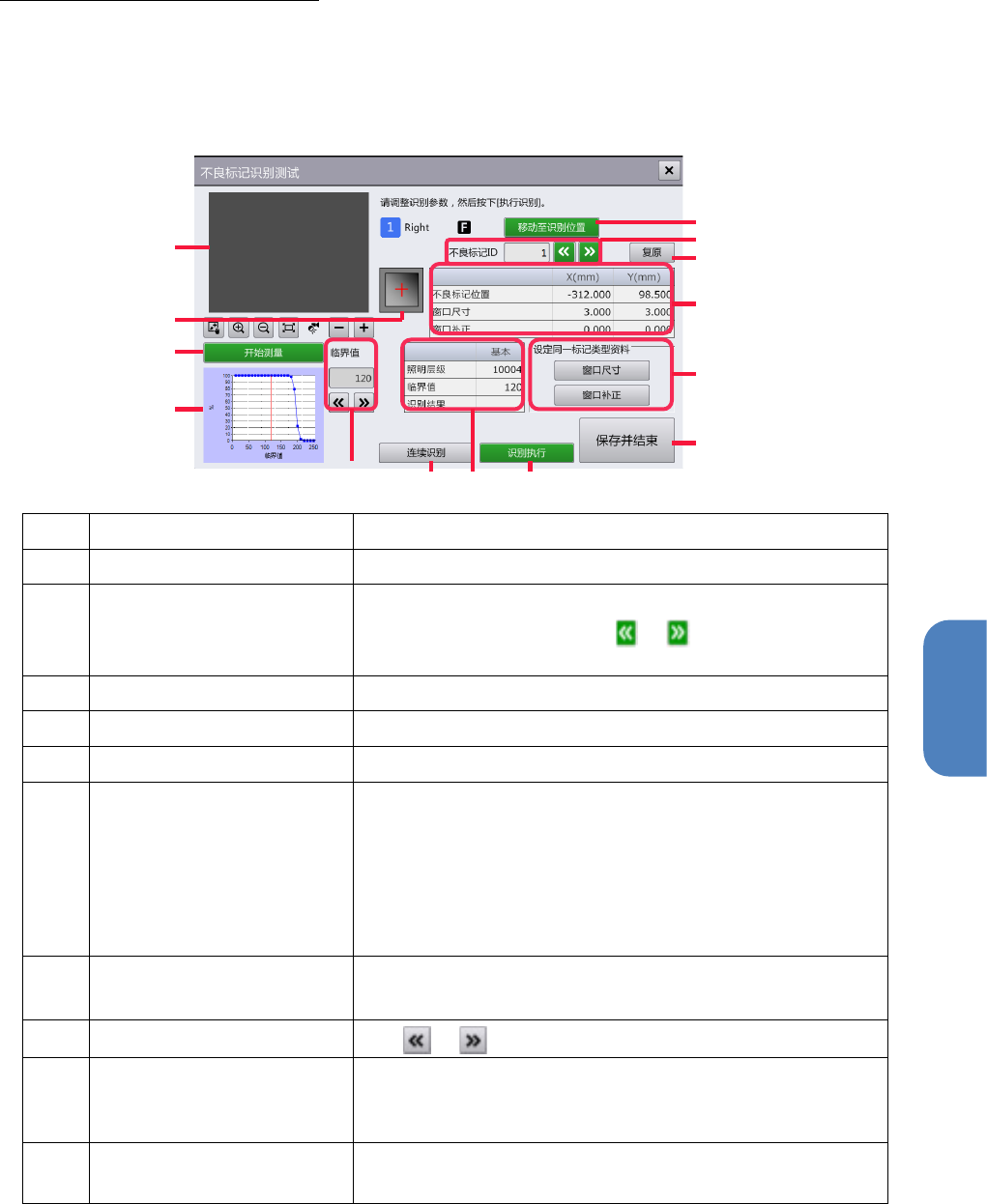

单独识别模式/黑白识别
记号
名称
说明
(a) 标记类型 显示与不良标记类型相应的简图。
(b) 不良标志 ID 显示识别测试对象的不良标记 ID。
触摸文本框输入数值，或触摸
/ ，移动到前后的不良
标记上。
(c) 移动至识别位置 相机移动到对象不良标记的中心位置。
(d) 相机图像 显示对象装置的相机图像。
(e) 连续识别 将图像的显示切换为连续识别模式。
(f) 坐标值列表 显示以下与对象不良标记相关的信息。
•
不良标记位置：NC 数据中的不良标记位置 (X,Y)。
•
窗口尺寸：标记识别窗口的大小 (X,Y)
•
窗口补正：错开标记识别窗口中心位置时的偏移量
(X,Y)
(g) 识别结果列表 显示不良标记识别参数中的照明级别，分数值和阈值。
通过 OK/NG 显示识别测试的结果。
(h) 临界值
通过
/ 编辑识别结果列表的阈值中显示的参数。
(i) 开始测量
在 10～250 之间以 10 为单位更改阈值，同时重复执行识别
测试，在黑白比例图表上显示图像上白色和黑色的发生比
例。
(j) 黑白比例图表
绘制对象不良标记识别图像上白色和黑色的发生比例。另
外，当前的阈值设定值将以红线显示。
d
m
a
n
f
k
g
e
b
c
h
i
j
l
319
