NXT-II 快速参考手册预防保养篇.pdf - 第43页

每8,000小时

(1年周期)

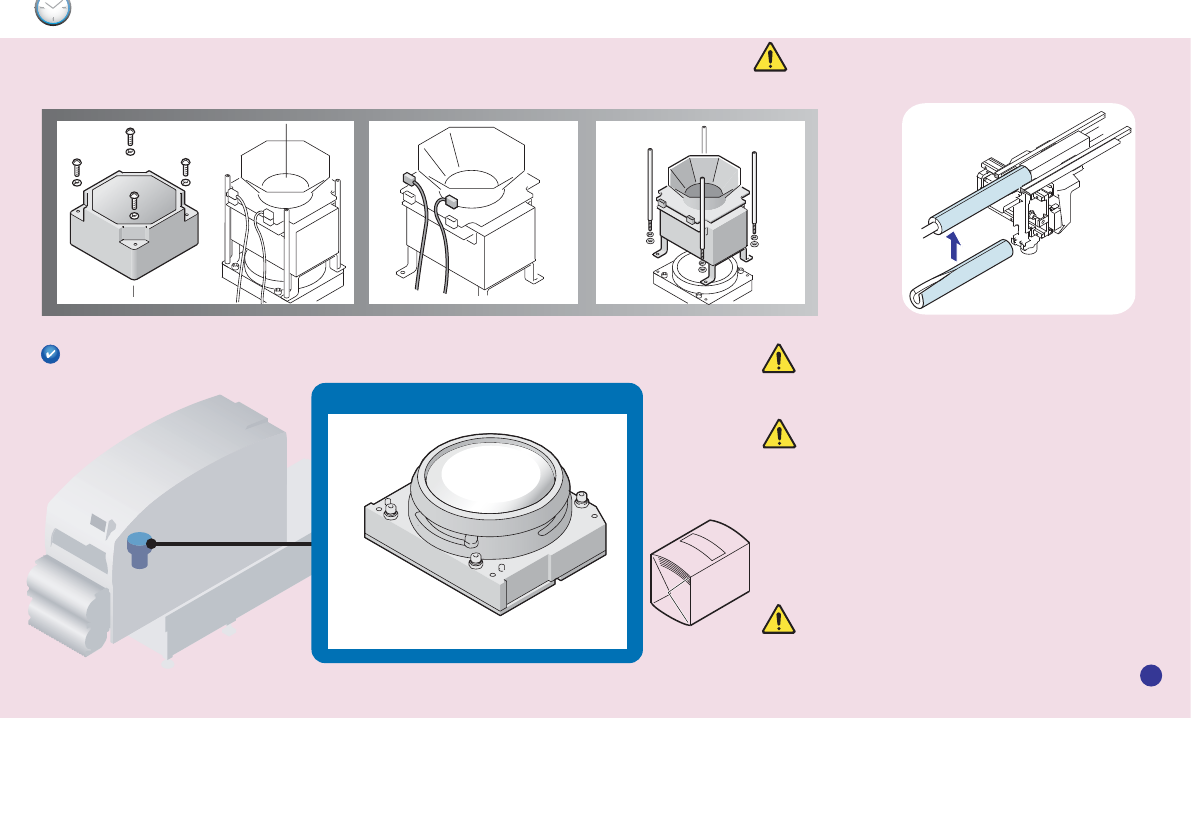

清扫相机透镜

相机透镜

使用清洁纸擦拭

首先、请拆下照明单元。

1. 拆下相机盖罩。 2. 拆下导线。

3. 拆下照明单元。

清洁纸

(A4565T)

作业前请切断机器的主电源。

在模组内进行作业时，请在线性马达的轴降到常温后

再装上保护套。

请小心清扫，以免损伤透镜。

保护套(AA4NB0x)

线性马达

・请不要将磁卡、手表、精密仪器等接近线性马达。

・运转刚刚停止时，请不要直接接触线性马达的轴和

线圈部分。有可能因高温而被灼伤。

・请使用心脏起搏器的用户不要靠近Y轴。

・由于磁力的作用，在加油时润滑油枪有可能被线性

马达强力吸引，请注意。

详细内容请参照《NXTII 机械手册》「6.预防保养」－「元件相机透镜的清扫」。

准备物品

润滑油枪套件、刷子(用于涂敷润滑油)、布、一套螺丝刀、气枪、

一套六角扳手、扳手(8mm)、Q轴齿轮锁定治具(PM28083)

每4,000小时

操作一览

M3-2

M6-2

XY机械手

单元名位置

操作

Y轴

X轴

Y轴

空心轴Assy

过滤器

转臂旋转轴

皮带

XS轴

滚珠丝杆

导轨

平型电缆

导轨

滚珠丝杆

导轨

滚珠丝杆

导轨

H01工作头

置放台类型清扫刷单元

H04, H04S(F) , H08(Q), H08M(Q)

H12, H12S(Q), H12HS(Q), V12

工作头

料盘单元-M

加油

清扫

加油

H12HS(Q), V12

工作头

加油

润滑油：Daphne Eponex No.2(出光)(K3031M)、NS7(NSK)(K3035K)、

MULTEMP SRL(协同油脂)(K3031X)、Mobilith SHC460WT(Mobil)(K3036W)、

　　　 SUMITEX 353(住矿润滑剂)(K64431)


