每 2,000 小时 ( 3 个月周期) 向 X 轴齿轮、 XS 轴齿轮加油 XY 机械手 54 作业前请切断机器的主电源。 在模组内作业时，请在线性马达的轴降到 常温后再装上保护套。 X 轴齿轮 涂敷 Mobilith SHC460WT X 轴齿轮 XS 轴齿轮 涂敷 Mobilith SHC460WT 涂敷 Mobilith SHC460WT 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 加油后，请确…
准备物品
一套六角扳手、一套螺丝刀、布、刷子(涂敷润滑油)、气枪
润滑油：Daphne Eponex No.2(出光)(K3031M)、
SUMITEX 353(住矿润滑剂)(K64431)、
Mobilith SHC460WT(Mobil)(K3036W)
操作一览
每2,000小时
支撑块
基座
加油
Y轴平型电缆
加油
X轴齿轮
XY机械手
加油
XS轴齿轮
加油
线性马达冷却风扇过滤器
清扫
单元名 位置 操作
53

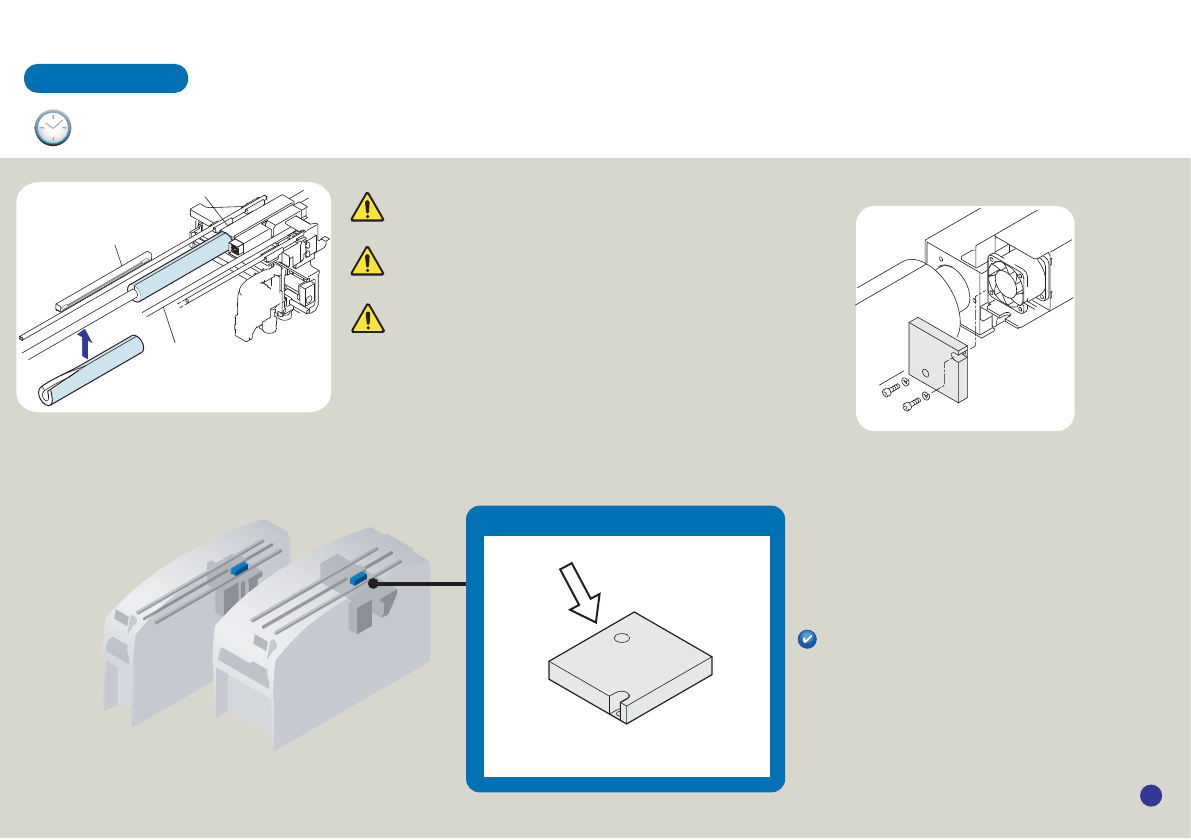

每2,000小时
(3个月周期)
向X轴齿轮、XS轴齿轮加油
XY机械手
54
作业前请切断机器的主电源。
在模组内作业时，请在线性马达的轴降到
常温后再装上保护套。
X轴齿轮
涂敷Mobilith SHC460WT
X轴齿轮
XS轴齿轮
涂敷Mobilith SHC460WT
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
加油后，请确认在以下位置上没有附着润滑油。附着了
润滑油时，请使用不会掉下线头的干净的干布擦拭。
线性马达
线性标尺
线性标尺
共面性传感器用
保护套(AA4NB0x)
X轴齿轮：0.5 cc XS轴齿轮：0.5 cc
ȷ元件相机上面
ȷ线性标尺
ȷ共面性传感器用线性标尺等
ȷ共面性传感器Ტ选购件Უ
ȷ吸嘴置放台
齿轮盖罩安装螺钉的紧固转矩: 0.69 Nm
齿轮盖罩安装螺钉的紧固转矩: 0.4 Nm
齿轮盖罩安装螺钉的紧固转矩: 0.4 Nm
每2,000小时
(3个月周期)
清扫冷却风扇过滤器
XY机械手
55
作业前请切断机器的主电源。
在模组内作业时，请在线性马达的轴降到常温后再装上
保护套。
冷却风扇过滤器
从冷却风扇上拆除过滤器
吹气除尘
请在污垢严重时或者每年(每8,000小时)更换过滤器。
冷却风扇过滤器：AA8CS0x
线性马达
线性标尺
线性标尺
共面性传感器用
保护套(AA4NB0x)
・请不要将磁卡、手表、精密仪器等接近线性马达。
・运转刚刚停止时，请不要直接接触线性马达的轴和线圈部分。
有可能因高温而被灼伤。
・请使用心脏起搏器的用户不要靠近Y轴。
・由于磁力的作用，在加油时润滑油枪有可能被线性马达强力
吸引，请注意。
0.69 Nm
