2.3 操作机构
2.3.1 电闸

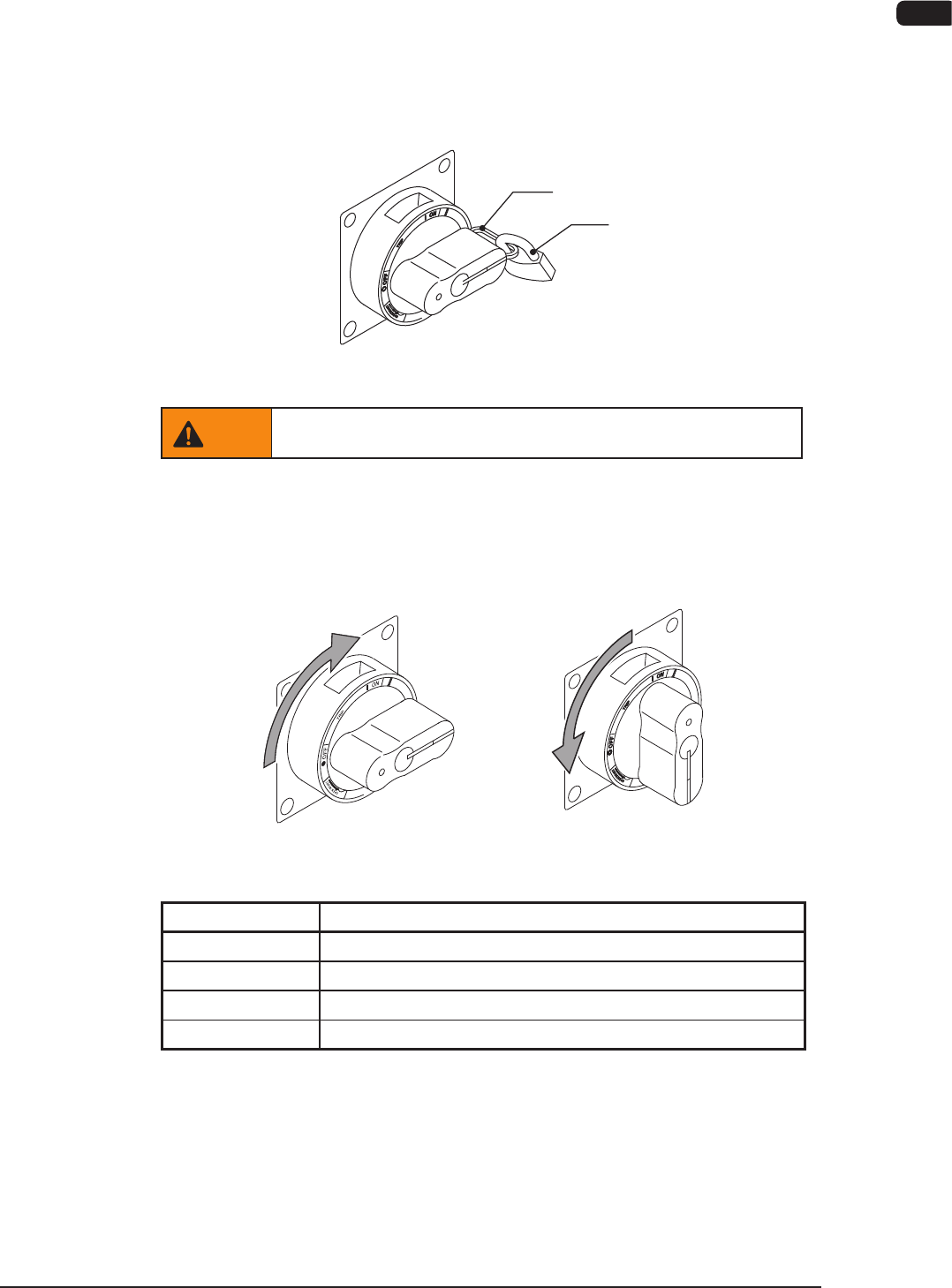

电闸是为接通或切断本装置电源而设的闸门。
电闸可用挂锁锁定。
锁环
挂锁
电闸F1A7
警告
进行维护保养作业时，请拉下电闸后锁上挂锁。
•
电闸操作
接通装置电源时，将电闸转到
“
ON
”
侧。
切断装置电源时，将电闸转到
“
OFF
”
侧。
电源的接通 电源的切断
电闸F1A8
标记 / 名称 功 能
|
(ON) 电源的接通
tripped 过电流导致的电源切断状态
○ (OFF) 电源的切断
RESET 未使用
T1A2
1011-002
1OM-1604
1-12
第一章2.各部分的名称和功能
•
电闸的解锁
从电闸的锁环取下挂锁。
装置正面
电闸
锁环
挂锁
电闸的解锁F1A9
•
电闸的锁定
长期不使用装置时，请锁上电闸。
Procedure
(1) 将电闸的锁环按下图 A 方向拉出。
( 一旦从锁环上松手，锁环就会复位，因此请不要松开手。)
(2) 在锁孔上锁。
(锁定前) (锁定状态)
锁环
A
F1A10
1011-001
1OM-1604
第一章2.各部分的名称和功能
1-13
2.3.2 塔灯
塔灯通过指示灯和蜂鸣器告知装置状态。
红色
黄色
绿色
蜂鸣器
塔灯F1A11
•
指示灯的亮灯颜色
装置出厂时的设定如下 :
亮灯颜色 装置状态
红色 异常发生 ( 运行停止 )
黄色 元件断料 ( 预告 )
绿色 生产运行
待机中时闪烁。
T1A3
注意
请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也
处于自动运行中 ( 待机状态 )。
•
蜂鸣器
蜂鸣器 装置状态
连续音 紧急停止
断续音 发生异常
T1A4
Note
对应指示灯的亮灯颜色以及蜂鸣器的装置状态可通过环境设定进行变更。
