1OM-1604 第一章3.进行表面实际贴装机构 1-29 3.9.1 反射识别方式 表示反射识别方式的识别部截面图和识别光的流向。 根据反射照明 1、2、3，决定适当的照明方法，进行元件识别。 吸嘴 片状元件 透过照明 反射 3(BGA 照明 ) 反射 1 反射 2( 同轴照明 ) CCD 照相机 目视镜 扩散板 F1A24 从反射照明 1、2、3 放射出的光照到元件下部。 该反射光通过单筒镜进入 CCD 照相机，即从 C…
1OM-1604
1-28
第一章3.进行表面实际贴装机构
1011-002
3.9 元件识别部
各横梁守备范围内分别搭载有元件识别照相机和照明用光源，检查吸嘴吸取
的元件。
元件识别根据照明方式的不同有反射识别方式和透过识别方式，可自动切换
到元件数据库中设定的照明方式。
遮罩(BGA元件用)
F1A23
Notice
请不要弄脏识别照相机的保护玻璃。
有可能降低识别精度。
Reference
保护玻璃受污时，请参照
“
第四卷 第一章 3.2.3 元件识别照相机部
”
章
节。
装备有元件下面通过来自下方的直接照明而获取的元件反射像的反射照明
( 并用环状照明和同轴照明 ) 和扩散板通过来自下方的照明获取元件透过像
的透过照明 ( 环状照明 )，每个元件切换使用。
1OM-1604
第一章3.进行表面实际贴装机构
1-29
3.9.1 反射识别方式
表示反射识别方式的识别部截面图和识别光的流向。
根据反射照明 1、2、3，决定适当的照明方法，进行元件识别。
吸嘴
片状元件
透过照明
反射 3(BGA 照明 )
反射 1
反射 2( 同轴照明 )
CCD 照相机
目视镜
扩散板
F1A24
从反射照明 1、2、3 放射出的光照到元件下部。
该反射光通过单筒镜进入 CCD 照相机，即从 CCD 照相机可看到元件的引脚。
识别图像上的显示示例
F1A25
1011-002
1OM-1604
1-30
第一章3.进行表面实际贴装机构

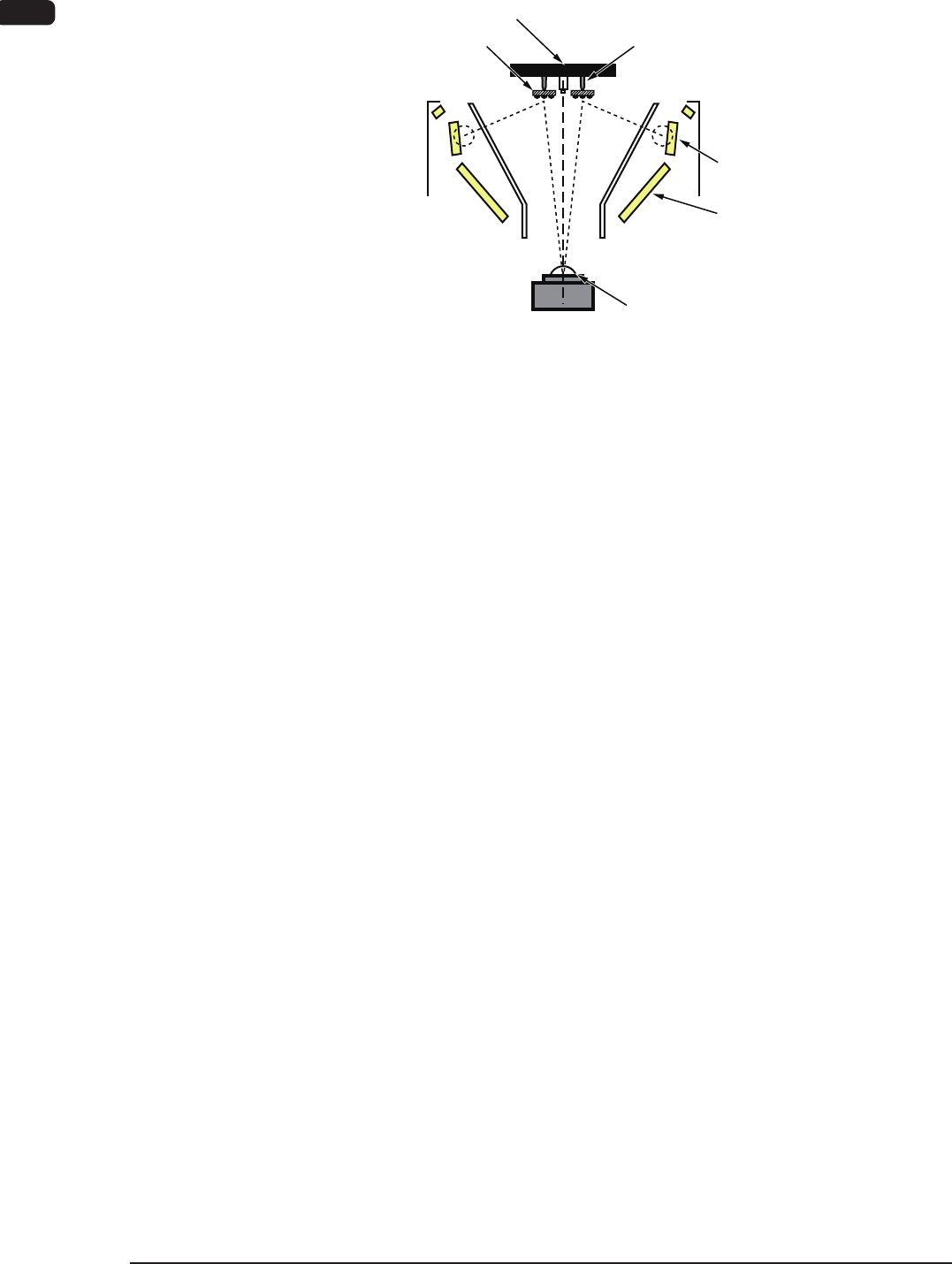

3.9.2 反射识别方式 (BGA 元件 )
表示反射识别方式 (BGA 元件 ) 的识别截面图和识别光的流向。
吸嘴片状元件
透过照明
反射 3(BGA 照明 )
反射 1
反射 2( 同轴照明 )
CCD 照相机
目视镜
扩散板
F1A26
从反射照明 3 放射出的光照到 BGA 元件下部的球。该反射光通过单筒镜进入
CCD 照相机。
球显像为圆环状，从 CCD 照相机可看到球的位置和球的有无。
1011-002
