Übersicht X-Gurtzuführmodule
Typen-Übersicht 24 mm X
40 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
3.5.5 24 mm X

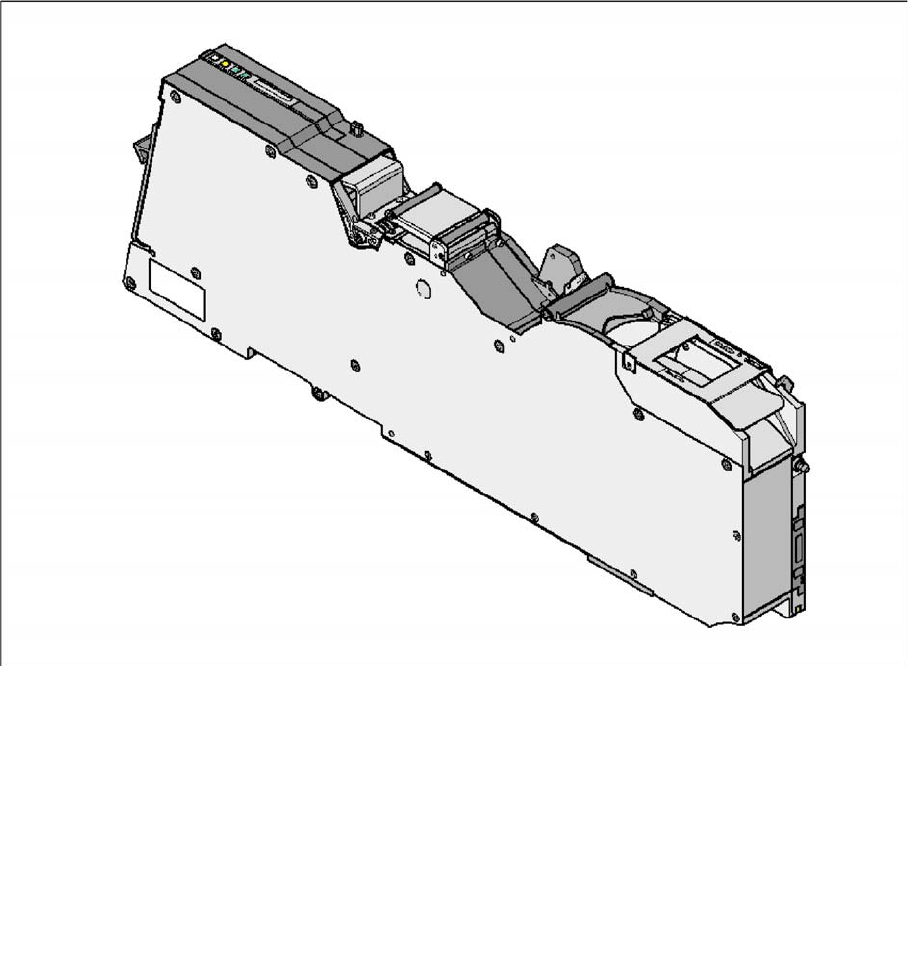

Gurtzuführmodul 24 mm X
Artikel-Nr.: 00141273-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141293-xx
Breite: 34,4 mm
belegte Stellplätz am BE-Tisch: 3
Transportschrittweite: 4 – 32 mm einstellbar in 4 mm-Schritten
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
Übersicht X-Gurtzuführmodule
32 mm X Typen-Übersicht
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 41
3.5.6 32 mm X
Gurtzuführmodul 32 mm X
Artikel-Nr.: 00141274-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141294-xx
Breite: 46,2 mm
belegte Stellplätz am BE-Tisch: 4
Transportschrittweite: 4 – 40 mm einstellbar in 4 mm-Schritten
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
Übersicht X-Gurtzuführmodule
Typen-Übersicht 44 mm X
42 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
3.5.7 44 mm X
Gurtzuführmodul 44 mm X
Artikel-Nr.: 00141275-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141295-xx
Breite: 58,0 mm
belegte Stellplätz am BE-Tisch: 5
Transportschrittweite: 4 – 52 mm einstellbar in 4 mm-Schritten
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
