Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
329
→ Uzavřete odebírací okno (pos. 3 na obr. 5.10 - 2) tím, že páku vrátíte zpět (pos. 4 na obr.
5.10 - 2
).
→ Odstraňte štětcem nebo vysavačem s vhodnou sací tryskou ze stolu součástek volné
součástky.
POKYN 5
Pokud je již pás vložen, odstřihněte ho těsně u přední hrany podavače.
→ Pokud vyčnívá vyndavací madlo (pos. 1) ještě ven, zaklapněte ho.
5

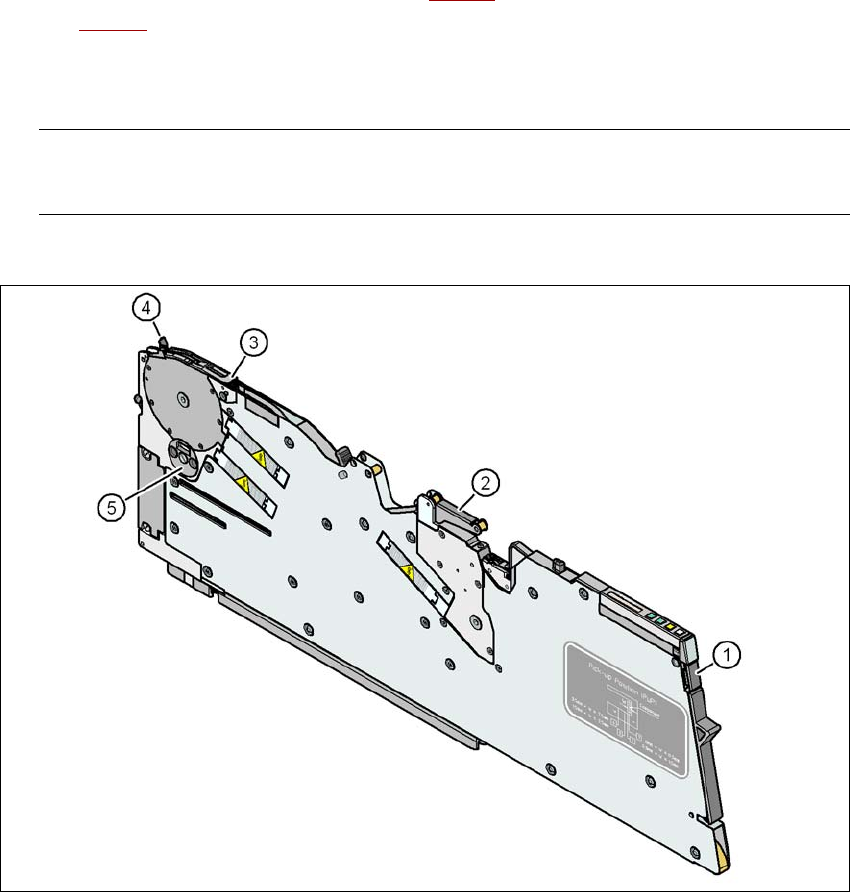

Obr. 5.10 - 2 Před vložením X-podavač zkontrolovat
(1) Vyndavací madlo
(2) Vahadlo krycí fólie
(3) Odebírací okno
(4) Páka pro zvednutí a zaklapnutí odebíracího okna
(5) Přihrádka pro likvidované součástky
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž podavačů Od verze software SR.70x.xx Vydání 01/2011
330
5.10.3.2 Nasadit X-podavač na vozík součástek
5
Obr. 5.10 - 3 Nasadit X-podavač na vozík součástek
(1) Přední kluzné vedení X-podavače
(2) Zadní kluzné vedení X-podavače
(3) Polohovací kolík "vzadu" na X-podavači
(4) Polohovací kolík "vpředu" na X-podavači
(5) Vybrání v polohovací liště pro zachycení polohovacího kolíku "vzadu"
(6) Polohovací otvory na stole součástek k zachycení polohovacího kolíku "vpředu"
(7) Blokovací západky
(8) Vodící profil stolu součástek (-profil)
(9) Zaváděcí pomůcka pro podavač
5
→ Nasaďte přední kluzné vedení (pos. 1 na obr. 5.10 - 3) podávacího modulu na zaváděcí
pomůcku (pos. 9 na obr. 5.10 - 3
) stolu součástek.
→ Podavač držte svisle a posouvejte ho podél vodícího profilu (pos. 8 na obr. 5.10 - 3
) dopředu.
Podávací modul se nasune předním (pos. 1 na obr. 5.10 - 3
) a zadním (pos. 2 na obr. 5.10 -
3) kluzným vedením na vodící profil (pos. 8 na obr. 5.10 - 3).
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
331
→ Posuňte podávací modul opatrně dále, až se polohovací kolík "vpředu" (pos. 4 na obr. 5.10 -
3, strana 330) zasune do polohovacího vrtání (pos. 6 na obr. 5.10 - 3, strana 330).
→ Dbejte přitom na polohovací kolík "vzadu" (pos. 3 na obr. 5.10 - 3
, strana 330) podávacího
modulu. Musí snadno vklouznout do vybrání (pos. 5) polohovací lišty, jinak není podavač na
stole součástek svisle nebo nebyl správně nasazen na vodící profil (pos. 8 5.10 - 3
, strana
330
).
→ V dorazové poloze podávacího modulu zaklapne blokovací západka (pos. 7 na obr. 5.10 - 3
,
strana 330
) na blokovací kladku podávacího modulu (pos. 1 na obr. 3.9 - 1, strana 172).
Pokud jste zapomněli zaklapnout vyndavací madlo (pos. 1 na obr. 5.10 - 2
, strana 329), roz-
svítí se po několika vteřinách ukazatel stavu na ovládacím panelu podavače červeně. Na
LCD-displeji se zobrazí chybové hlášení "Madlo(Handle)--->>" (viz obr. 5.11 - 1
, strana 337).
→ Zaklapněte vyndavací madlo (pos. 1 na obr. 5.10 - 2
, strana 329). Ukazatel stavu poda-
vače svítí nyní zeleně a podavač je připraven k provozu. Na LCD-displeji lze opět přečíst
číslo stopy a délku transportního kroku.
5.10.4 Vložení pásu se součástkami do X-podavače
5.10.4.1 Kontrolovat X-podavač pásu
→ Pokud jste do podavače vložili pás, zkontrolujte nejprve, zda se součástky nachází v
oblasti odebíracího okna (pos. 2 na obr. 5.10 - 5
, strana 333).
→ V každém případě odstraňte eventuálně se vyskytující součástky, protože to může vést
k poruchám.
5.10.4.2 Připravit pás se součástkami pro vložení
→ Zkontrolujte, zda je pás na začátku rovně odstřižen.
→ Pokud jsou transportní otvory roztržené nebo poškozené, odstřihněte tento díl pásu.
→ Mimo to dbejte na to, aby na krycí fólii nezůstala žádná lepící páska.
→ Z pásu stáhněte asi 30 cm krycí fólie, pokud přitom nejsou uvolněny žádné součástky.
POKYN 5
Pokud není k dispozici dostatek krycí fólie, použijte SMD-navlékač pásu, aby se žádné sou-
částky neztratily:
pro pás 8 mm: č.výrobku 00355265-xx
pro pás 12 mm: č.výrobku 00356342-xx
→ Zkraťte pás s ještě volnými kapsami součástek o asi 3 cm.
→ Odstraňte součástky z otevřených kapes pásu.
→ Krycí fólii veďte nejprve okolo přední hrany pásu a pak zpět podél spodní strany pásu.
