Rozšíření stanice Návod k obsluze SIPLACE X-série
Připojovací stanice pro vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
390
6.2.5.1 Nástroje
Pro výškové nastavení přípravku pro vtahování vozíku součástek potřebujete následující nástro-
je:
– Imbus klíče, sada
– Montážní otevřený klíč, SW 13
6.2.5.2 Přestavění přípravku pro vtahování součástek na jiné výšky
VÝSTRAHA 6
→ Oddělte připojovací stanici od síťového napájení.
→ Oddělte připojovací stanici od zdroje tlakového vzduchu.
Váha vtahovacího přípravku vozíku součástek je asi 40 kg.
→ V případě potřeby poproste při změně výstroje o pomoc druhou osobu.
→ Dodržujte pořadí popsaných pracovních kroků.
6.2.5.3 Změna výšky přípravku pro vtahování součástek na 830 mm nebo 900 mm
6
Obr. 6.2 - 6 Pracovní postup při změně výšky z 830 mm na 900 mm
→ Uvolněte oba imbus šrouby M8x18 (pos. 9 na obr. 6.2 - 5, strana 389) a vyndejte levé a pravé
vedení (pos. 8 na obr. 6.2 - 5
, strana 389).
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Připojovací stanice pro vozík součástek SIPLACE X-série
391
POKYN: 6
Krytování (pos. 9 na obr. 6.2 - 5
, strana 389) sundavejte pouze v následujících případech:
–Přípravek pro vtahování vozíku součástek má být přestavěn na výšku 830 mm.
–Přípravek pro vtahování vozíku součástek má být přestavěn z výšky 830 mm na jinou výšku.
→ Uvolněte 4 imbus šrouby M5x12 (pos. 7 na obr. 6.2 - 5
, strana 389). Přitom přidržte krytování,
aby nespadlo.
→ Odstraňte krytování.
POZOR 6
Při zvedání a spouštění přípravku dbejte na to, abyste nepoškodili žádný kabel.
→ Povolte obě šroubová spojení (pos 3 na obr. 6.2 - 5
, strana 389).
→ Uvolněte obě šroubová spojení (pos. 2 na obr. 6.2 - 5
, strana 389).
→ Odstraňte obě šestihranné matice M8 a podložky (pos. 4 na obr. 6.2 - 5
, strana 389).
→ Přidržte přípravek pro vtahování vozíku součástek za boční díl (pos. 10 na obr. 6.2 - 5
, strana
389
) a vyšroubujte šrouby s vnitřním šestihranem M8x40 na tomto místě.
→ Vyklopte přípravek nahoru tak, až se boční díl s podélným otvorem (pos. 5 na obr. 6.2 - 5
,
strana 389
) dostane ke krytu.
→ Připevněte boční díl na tomto místě. Dotáhněte kvůli tomu matice jen volně.
→ Přidržte přípravek pro vtahování vozíku součástek na FCU (pos. 12 na obr. 6.2 - 5
, strana 389)
a odstraňte šroubová spojení na pos. 2 na obr. 6.2 - 5
, strana 389.
→ Vyklopte přípravek nahoru, až se vrtání v bočním dílu s vrtáním 900 mm (pos. 1 na obr. 6.2 -
5, strana 389) dostane ke krytu.
→ Připevněte boční díl na tomto místě. Dotáhněte kvůli tomu matice jen volně.
→ Vyklopte vtahovací přípravek vozíku součástek z podélného otvoru (pos. 5 na obr. 6.2 - 5
,
strana 389
) nahoru k otvoru 900 mm a připevněte ho na tomto místě.
→ Zkontrolujte pevné dosednutí všech šroubových spojení na pos. 2, 3 a 4 ve výšce vozíku sou-
částek 900 mm.
→ Upevněte pravé a levé vedení (pos. 8 na obr. 6.2 - 5
, strana 389) pomocí imbus šroubů M8x18
(pos. 9 na obr. 6.2 - 5
, strana 389).
→ Upevněte krytování (pos. 11 na obr. 6.2 - 5
, strana 389) pomocí 4 imbus šroubů M5x12 (pos.
7 na obr. 6.2 - 5
, strana 389).
Rozšíření stanice Návod k obsluze SIPLACE X-série
Připojovací stanice pro vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
392
POKYN 6
Při přestavování z výšky 900 mm na 830 mm postupujte v obráceném pořadí (viz obr. 6.2 - 6
,
strana 390).
6.2.5.4 Změna výšky přípravku pro vtahování vozíku součástek na 900, 930 mm
nebo 950 mm
6

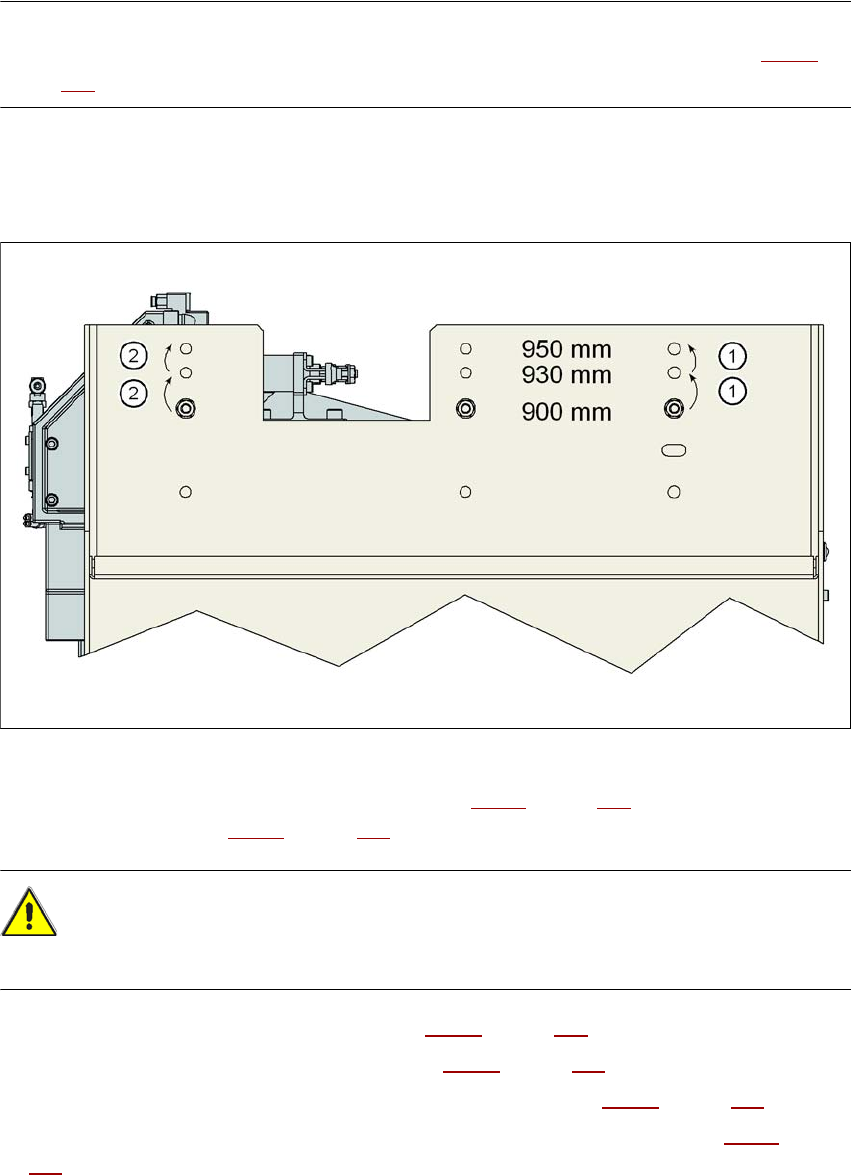

Obr. 6.2 - 7 Pracovní postup při změně výšky z 830 mm na 900 mm
→ Uvolněte oba imbus šrouby M8x18 (pos. 9 na obr. 6.2 - 5, strana 389) a vyndejte levé a pravé
vedení (pos. 8 na obr. 6.2 - 5
, strana 389).
POZOR 6
Při zvedání a spouštění přípravku dbejte na to, abyste nepoškodili žádný kabel.
→ Povolte obě šroubová spojení (pos 3 na obr. 6.2 - 5
, strana 389).
→ Uvolněte obě šroubová spojení (pos. 2 na obr. 6.2 - 5
, strana 389).
→ Odstraňte obě šestihranné matice M8 a podložky (pos. 4 na obr. 6.2 - 5
, strana 389).
→ Přidržte přípravek pro vtahování vozíku součástek za boční díl (pos. 10 na obr. 6.2 - 5
, strana
389
) a vyšroubujte šrouby s vnitřním šestihranem M8x40 na tomto místě.
→ Vyklopte přípravek pro vtahování vozíku součástek do nejbližší vyšší polohy.
→ Připevněte boční díl na tomto místě. Dotáhněte kvůli tomu matice jen volně.
