第1部 基本篇 第4章 生产程序制作 4-1 第 4 章 制作生产程序 4-1 流程图 本章将对 No8 进行说明。同时，No9 的修正也基本在本章进行。 No. 生产流程图 备注 1 进行主空气压力的确认( 0. 49 MP a)、 ATC 周围的确认等日常检查。 2 3 在实施前确认装置内部 是否有异物 等。 4 节假日结束后和寒冷的地方务必实 施(10 分钟左右)。 5 6 如果因日常检修或设置基板时、 清扫 吸嘴或改变基准销位置…
第1部 基本篇 第3章 保养
3-37
3-6 易损件表
个数
更换日期
(大致标准)
No 货 号 品 名
2050R 2055R 2060R
设备
（年）
备 考
1
E3052729000 滤波器（吸嘴轴内部） 4 4 5 0.5
2
40011159 滤波器（喷射装置内部） 4 4 5 1
3
40011160
消音器 (喷射装置内部) 4 4 5
1
4
40001339 吸嘴组 501V 4 4 4 0.75
5
40001340 吸嘴组 502V 4 4 4 0.75
6
40001341 吸嘴组 503V 4 4 4 0.75
7
40001342 吸嘴组 504 1 1 1 0.75
8
40001343 吸嘴组 505 1 1 1 1
9
40001344 吸嘴组 506 1 1 1 1
10
40001345 吸嘴组 507 1 1 1 1
11
40001346 吸嘴组 508 1 1 1
HEAD
1
12
40000863 传送带 S 4 4 4 1 IN・ OUT 用
13
40000864 传送带 C
2 2 2
1 CENTER 用 ※注 1
14
40001070 传送带 C(L) 2 2 2 1 CENTER 用 ※注 2
15
40000790 传送带 EX(W) 4 4 4 1 传送延长 OPTION 用
16
40011058 传送带 EX(150) 2 2 2 1 传送延长 OPTION 用
17
40011065 传送带 EX(250) 2 2 2 1 传送延长 OPTION 用
18
E2233725000 挡片 2 2 2
传送
2 挡块 & X 夹杆
19
E9659729A000 UPS 蓄电池 1 1 1
电气
设备
1
自然放置：3 个月（以后
再充电） 通电状态：
２年
※注 1：M 尺寸专用
※注 2：L 尺寸专用
第1部 基本篇 第4章 生产程序制作
4-1
第 4 章 制作生产程序
4-1 流程图
本章将对 No8 进行说明。同时，No9 的修正也基本在本章进行。
No.
生产流程图 备注
1
进行主空气压力的确认(0.49MPa)、
ATC 周围的确认等日常检查。
2
3
在实施前确认装置内部是否有异物
等。
4
节假日结束后和寒冷的地方务必实
施(10 分钟左右)。
5
6
如果因日常检修或设置基板时、清扫
吸嘴或改变基准销位置等而改变了
机器的初始设置状态时，请重新设置
“机器设置”。
(参见“第 8 章 机器安装”)
7 参考“第 5 章 数据库”
8
9
当发生贴片位置偏差、定心不良等，
未能进行正常贴片时，可用“程序编
辑”进行修正。部分元件数据可在“生
产”中进行修正。
10
11
12
13
定期实施。
(参见“第 3 章 保养”)
电源ON
设备的检修
预热
基板设置
改变机器设置
状况
在“机器设置”中
设定变更部分
元件数据库制作
在“数据库”中制
作元件数据
确认贴片
有错误贴片
生产
日常检修
生产结束
电源OFF
无错误贴片
必要
不必要
不必要
修正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
●图像数据(仅限于 KE-2055R，2060R)
)
返回原点
必要
第1部 基本篇 第4章 生产程序制作
4-2
4-2 选项
选项菜单中集中了设定装置使用时的目的、状况的各种功能。这一章节将对“用户组变更”、
“用户组环境设定”“地区设置”以及“设置显示语言”(
*1
)进行说明。
另外，有关“操作选项”的说明，请参照“第７章:操作选项”。
*1英文版OS及英文版机器软件无法使用“设置显示语言功能”。
4-2-1 用户组（用户级别）
KE2000系列为了防止对机器进行错误操作而引起误动作，通过对用户组进行设置，根据作业
人员的操作熟练程度对可操作的范围进行了限制。
变更用户组时，需输入密码。
4-2-1-1 用户组的变更

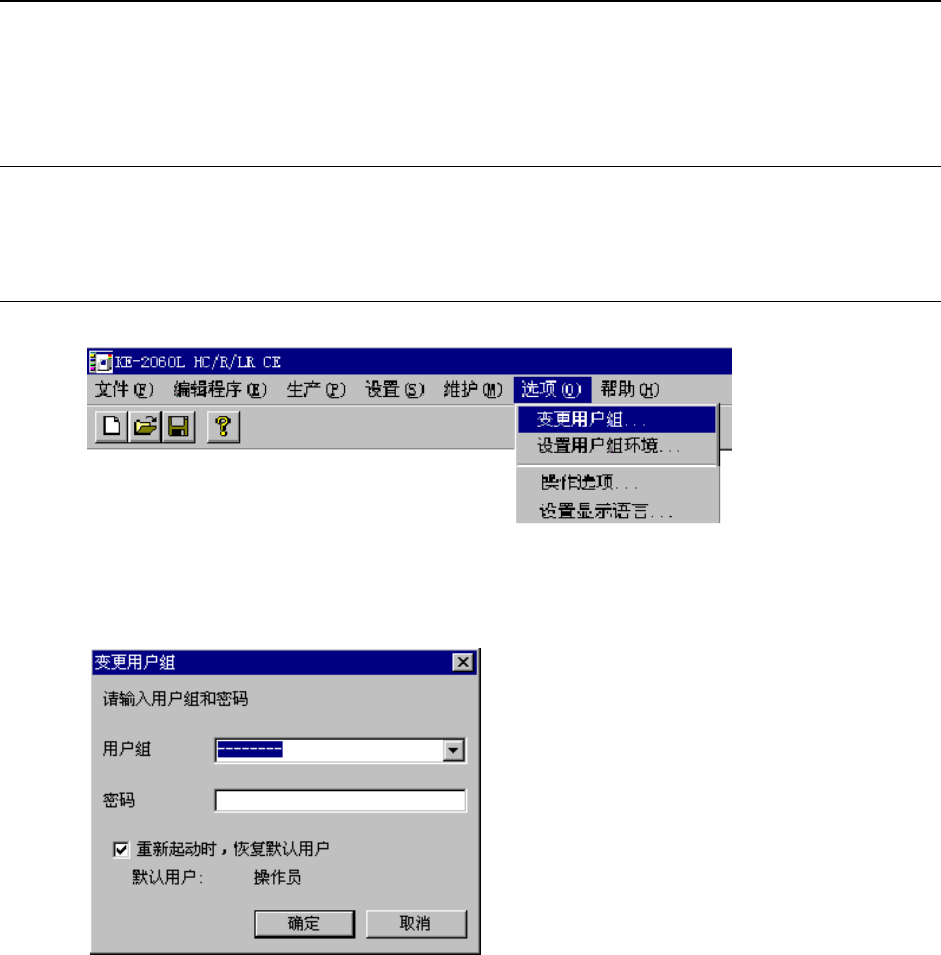

选择“选项”/“变更用户组”。
图 4-2-1-1-1
显示变更用户组画面。
图 4-2-1-1-2
●操作员∶进行生产设置的操作员所需的用户组。可进行生产，但不能进行程序编辑。
●程序员∶制作生产程序所需的用户组。
●管理员∶高于“程序员”的水平，为机器管理人员的用户组。
可进行“机器设置”、“手动控制”、“自动校准”的选择。
●维护员∶主体版本升级所需的用户组。可选择“控制数据管理”的所有功能。
关于密码，当需要对版本升级时，将另行联系。
●服务人员∶进行机器维修保养所需的用户组。原则上是接受过教育的服务人员使用的级别。
◆ 重新启动时，返回默认用户∶重新启动机器时，最初选择的用户组的设置。选中后，重新
启动时，用“4-2-1-2 用户级别组设置”的“默认用户”所设置的用户组将被选择。如果
没有选中，在重新启动时，将仍然选择最终所选的用户组。
