JM-100_维修调整作业书.pdf - 第156页
维修调整要领书 11 - 1 1 图 1 1-2-2-1-4 电气装置单元 B (ST) 4 3 2 1 9 6 8 7 1
维修调整要领书
11-10

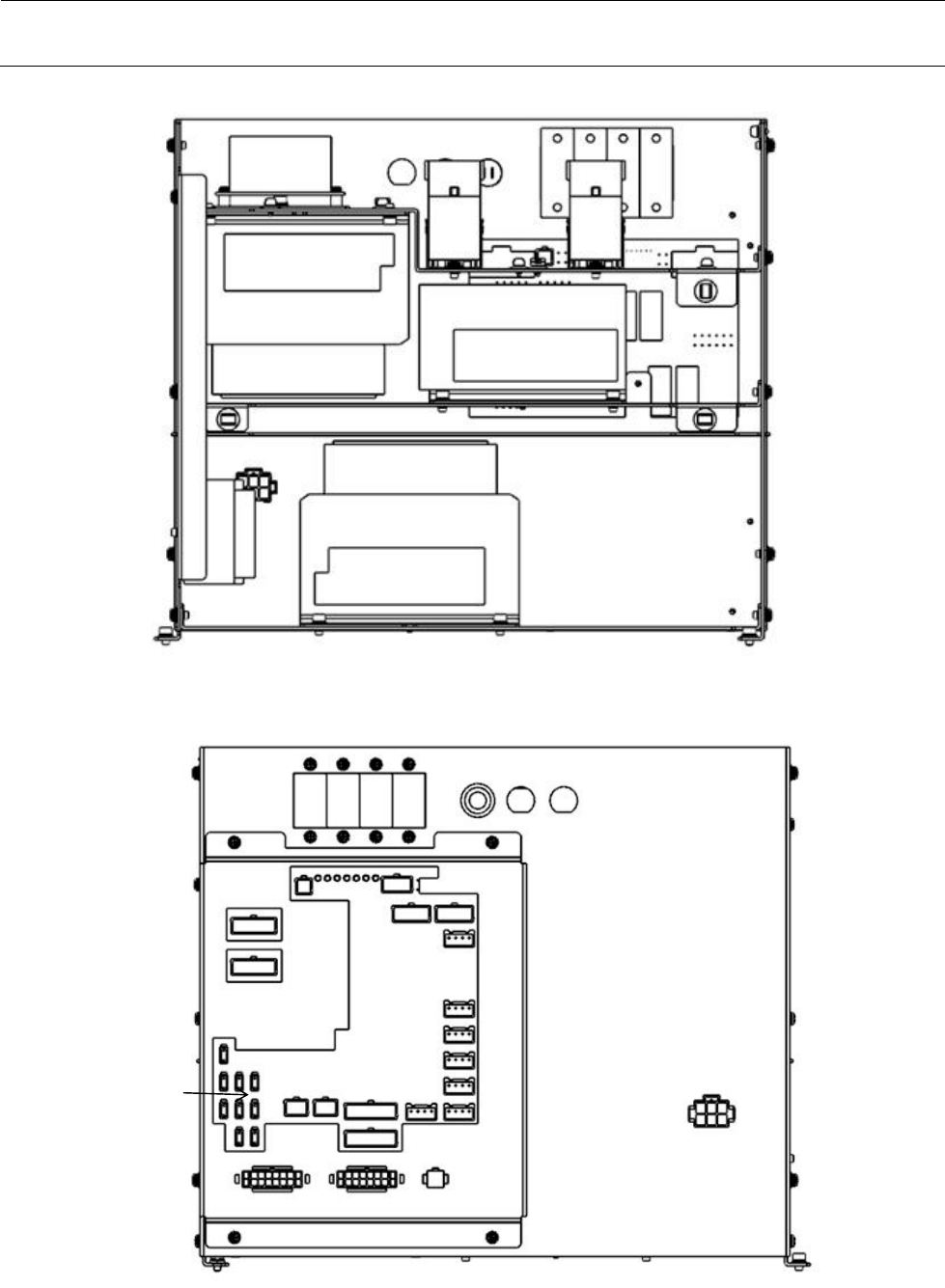

图 11-2-2-1-2 电气装置单元 B (ST) 的正面图(前盖取下的状态)
图 11-2-2-1-3 电气装置单元 B (ST) 的背面图
5
维修调整要领书
11-11
图 11-2-2-1-4 电气装置单元 B (ST)
4 3
2
1
9
6
8
7
1
维修调整要领书
11-12
表 11-2-2-1-1 电气装置单元 B (ST) ＜零件清单＞
No.
JUKI 品号 零件名 零件数 位置 备注
1 HA00650000A CIRCUIT PROTECTOR (2OA) 3 CP3, CP6, CP7
2 HA006500000 CIRCUIT PROTECTOR (30A) 1 CP4
3 HA00542000B CIRCUIT PROTECTOR (8A) 1 CP5
4 HB00128000C RELAY 3 RL1, RL2, RL3
5 40128877 POWER PCB ASM 1
6 40182378 POWER SUPPLY 1 PS3
7 HX006920000 POWER SUPPLY 1 PS4
8 HX007180000 POWER SUPPLY 1 PS1
9 HX007190000 POWER SUPPLY 1 PS2
