维修调整要领书 1 1-39 11-5 电池单元 警告 为了避免因触电导致的重伤事故 ，请将总开关置于「关闭」的 状态。请确认主机的主断路器及主开关为 OFF。总开关是指安 装在建筑物上的电源开关，不是主机开关。 警告 1）请摘下手表、戒指、项链或其 他金属物之后，再进行操作。 2）请使用带有绝缘把手的工具。 3）请勿在电池上放置工具或金属零件。 【功能】 停电时，会接通连接的 AT X 电源（ EZ1468979 1 1 ） ， 向控…
维修调整要领书
11-38
11-4 ATX 电源
警告
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的
状态。请确认主机的主断路器及主开关为 OFF。总开关是指安
装在建筑物上的电源开关，不是主机开关。
【功能】
向控制箱提供 DC+3.3V、DC+5V、
DC+12V、DC-12V、DC+5VSB。
停电时，会从连接的电池单元（EZ175664711）
输出后备电源。
【DIP 开关类的设定】
ATX 电源没有 DIP 开关类。
【LED 显示的意思】
ATX 电源没有 LED 灯。
【更换后调整项目】
没有特别项目。
【更换步骤】
更换操作时，务必在将主电源及主断路器、主开关均置为 OFF 的状态下进行操作。
请拆下后侧的中央下部的外罩。
拔掉面前的插头，拆下螺丝 2 个。
将 ATX 电源向面前拉，拔掉后侧的插头。
拆下 ATX 电源固定螺丝 2 个，更换新品后，按照拆卸的逆向步骤进行安装。
维修调整要领书
11-39
11-5 电池单元
警告
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的
状态。请确认主机的主断路器及主开关为 OFF。总开关是指安
装在建筑物上的电源开关，不是主机开关。
警告
1）请摘下手表、戒指、项链或其他金属物之后，再进行操作。
2）请使用带有绝缘把手的工具。
3）请勿在电池上放置工具或金属零件。
【功能】
停电时，会接通连接的 ATX 电源（EZ146897911），
向控制箱输出后备电池电源。
【DIP 开关类的设定】
电池单元没有 DIP 开关类。
【更换步骤】
① 更换操作时，务必在将主电源及主断路器、主开关均置为
OFF 的状态下再进行操作。
② 请拆下后侧的中央下部的罩子。
③ 拆下螺丝(2 个)，将电池单元向面前拉，拔掉后侧的插头。
④ 拆下电池单元固定螺丝 2 个，更换新品后，按照拆卸的相
反步骤进行安装。
【更换后的调整项目】
没有特别项目。
【更换时间】
电池约 3 年更换一次。
维修调整要领书
11-40
11-6 XY 驱动器单元
XY 单元由驱动 X 轴马达的 X 轴用放大器及驱动 Y 轴线性马达的 Y 轴放大器构成。

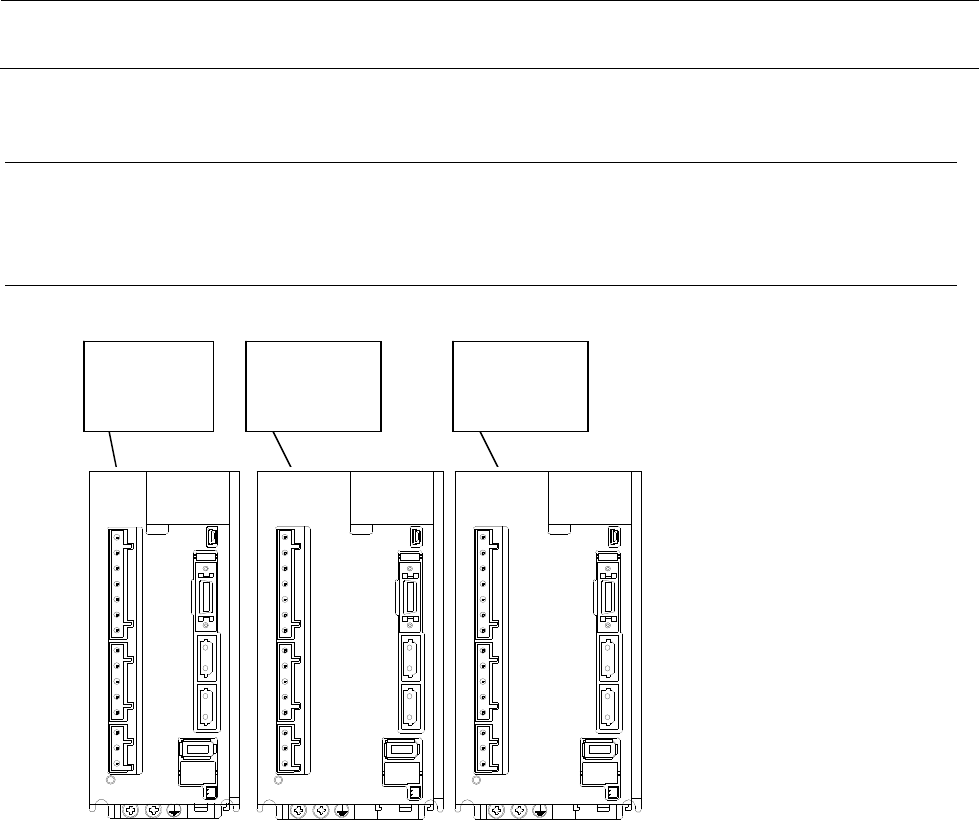

11-6-1 XY 单元的构成
X轴
40129652
YL 轴
40129654
YR 轴
40129654
