Serviceanleitung SIPLACE TX-Serie 06/2017 10 BE-Einzug 10.5 Feeder-Control-Unit (FCU) tauschen 249 Abb.336: Abdeckblech der FCU ► Entfernen Sie die beiden Befestigungs- schrauben (2) am Abdeckblech der FCU (1) . Abb.…
10 BE-Einzug
10.5 Feeder-Control-Unit (FCU) tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
248
10.5 Feeder-Control-Unit (FCU) tauschen
Teile, Hilfsmittel und Werkzeug
●
X-FCU V2, TX-/X-Serie [03096377-xx]
Übersicht
Abb.334: FCU am BE-Einzug (COTi)
1. Feeder-Control-Unit
Die Feeder-Control-Unit ist an den Stellplätzen im
BE‑Einzug (COTi) montiert.
3
3
1
3
2
Abb.335: FCU Übersicht
1. FCU komplett
2. Klemmleiste
3. Befestigungsschrauben der FCU
Je nach Version sind es vier oder sechs
Befestigungsschrauben.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was
vor Beginn der Arbeiten zu tun ist..." [}16].
► Bauen Sie die Fördererentriegelung aus (siehe 10.4 "40-fach Förderentriegelung tauschen
[03011582-xx]" [}246]).
Serviceanleitung SIPLACE TX-Serie
06/2017
10 BE-Einzug
10.5 Feeder-Control-Unit (FCU) tauschen
249
Abb.336: Abdeckblech der FCU
► Entfernen Sie die beiden Befestigungs-
schrauben(2) am Abdeckblech der FCU(1).
Abb.337: Verbindungen
► Stecken Sie alle elektrischen Anschlüsse von der
Klemmleiste der FCU ab.
Abb.338: Befestigungsschrauben
► Entfernen Sie die Befestigungsschrauben auf
beiden Seiten der FCU(1).
Je nach Version sind es vier oder sechs
Befestigungsschrauben.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung heraus.
► Entfernen Sie die Erdungsklemme.
Einbau
► Stellen Sie die DIP-Schalter an der FCU ein (siehe 10.5.1 "Feeder Control Unit
(FCU)" [}250]).
► Montieren Sie das Abdeckblech und die FCU.
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig
ein. Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stecken Sie alle elektrischen Anschlüsse gem. der Beschriftung an der Klemmleiste an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge der Ausbau-Anweisungen.
10 BE-Einzug
10.5 Feeder-Control-Unit (FCU) tauschen
Serviceanleitung SIPLACE TX-Serie
06/2017
250
10.5.1 Feeder Control Unit (FCU)
●
X-FCU V2, X-Serie [03096377-xx]

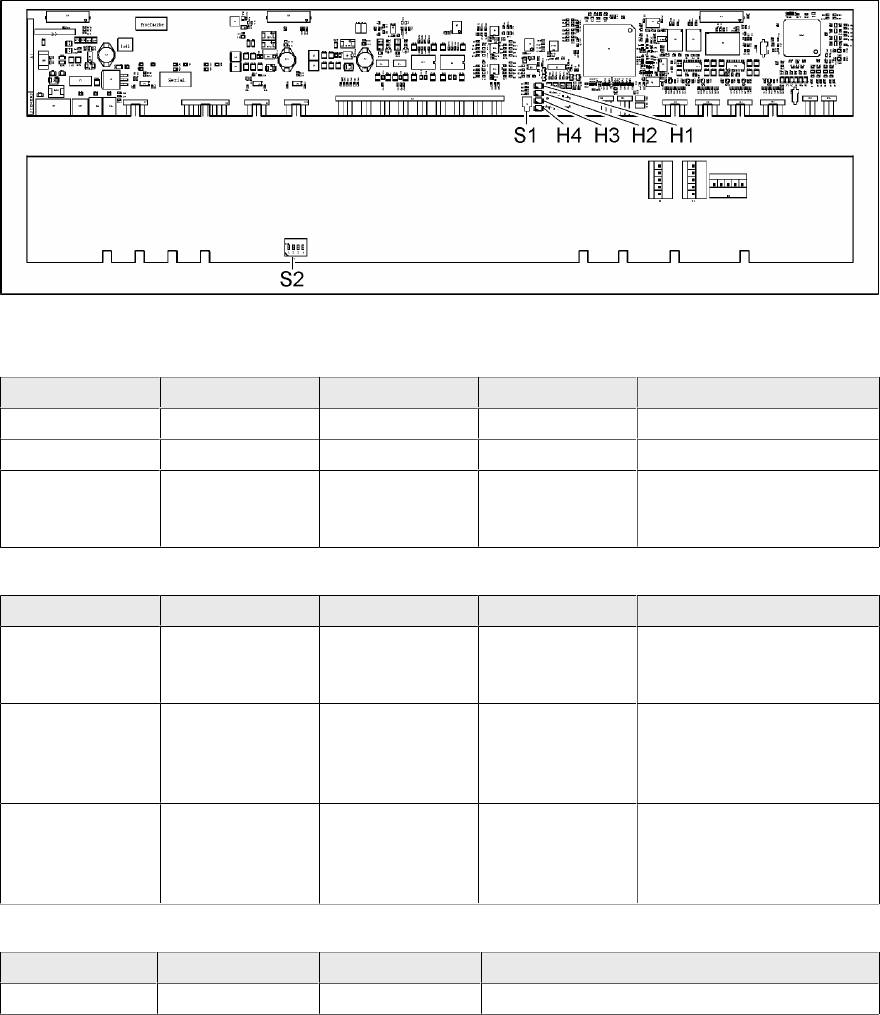

Abb.339: FCU-Platine
LED (Testmodus für Abwurfbehälter ausgeschaltet – S2.1 ON) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1, H2, H3, H4 GN Lauflicht LED1, 2, 3, 4 FCU OK
H1, H2, H3, H4 GN ON LED1, 2, 3, 4 Applikation der eSW fehlt
H1, H2, H3, H4 GN Blinken LED1, 2, 3, 4 FCU Fehler, Maschine
neu booten oder FCU
tauschen
LED (Testmodus für Abwurfbehälter eingeschaltet – S2.1 OFF) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1 oder H2 oder
H3 oder H4
GN Blinkt LED1 oder 2
oder 3 oder 4
Kein Sensor für Abwurf-
behälter 1 oder 2 oder 3
oder 4 angeschlossen
H1 oder H2 oder
H3 oder H4
GN OFF LED1 oder 2
oder 3 oder 4
Sensor für Abwurfbehäl-
ter 1 oder 2 oder 3 oder 4
angeschlossen und Ab-
wurfbehälter eingesetzt
H1 oder H2 oder
H3 oder H4
GN ON LED1 oder 2
oder 3 oder 4
Sensor für Abwurfbehäl-
ter 1 oder 2 oder 3 oder 4
angeschlossen und Ab-
wurfbehälter eingesetzt
Taster S1 [03059783-04]
Taster Status Funktion Beschreibung
S1 OFF RESET Gedrückt
