4.2.3.3 Hálózati csatlakozás - specifikáció
A beültető automata hálózati csatlakozókábele számára következő konfigurációk lehetségesek:
(1) Hálózati csatlakozókábel nélkül
(2) 5x 4 mm² CEKON-dugasszal, piros 16A (az IEC 60309 szerint)
3 x 380 V~ -tól 3 x 415 V~-ig ± 10 %, 50/60 Hz hálózati feszültséghez
(3) 5 x 4 mm² dugasz NÉLKÜL 3 x 200 V~ -tól 3 x 220 V~-ig ± 10 %; 50/60 Hz, vagy 3 x 380 V~
-tól 3 x 415 V ± 10 % ig terjedő, 50/60 Hz hálózati feszültség
A vezetékerek színkódja a berendezés rendeltetési helyétől (országától) függ.
4
4
FIGYELEM!
A hálózati tápkábel keresztmetszete és hossza
A hálózati tápkábel hossza és keresztmetszete befolyásolja a beültető automata Short-
Circuit-Current-Rating (SCCR) -jét.
A hálózati tápkábel cseréjekor nem szabad sem az erek keresztmetszetét megnövelni,
sem pedig a vezeték hosszát lerövidíteni.
FIGYELEM!
A villamos vezetékek egyértelmű jelölése!
Az egyes beültető automaták és a telepített opciók elektromos vezetékeit egyértelműen
meg kell jelölni és kétséget kizáróan hozzájuk kell rendelni.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
Üzemeltetési útmutató SIPLACE X-Sorozat S 4 Felállítás és üzembe helyezés
A 713.0 jelű szoftververziótól Kiadás: 11/2019 4.2 A felállítási hely infrastruktúrája
199
4.2.3.4 Hálózati csatlakozás - Hálózati csatlakozókábel NÉLKÜL (Konfiguráció 1)
A beültető automatáknak nincs hálózati csatlakozókábele.
4
4
4
Ábra 4.2 - 4 Kapocsmező a hálózati csatlakozókábel csatlakoztatására
(1) Hálózati csatlakozókapocs (X94) az L1, L2, L2, N és PE hálózati ellátó kábel számára.
A csatlakozókapcsok 4 mm² szálkeresztmetszetre voltak méretezve.
(2) Nyílás az áramellátáson kábelcsavarzattal az áramellátás alatt
Vezesse a hálózati csatlakozó kábelt az áramellátás alatti kábelcsavarzaton (2. tételszám)
át az X94 hálózati csatlakozó kapocshoz (1. tételszám). 4.2 - 4
ábrán, a 199 oldalon.
Gondoskodjon megfelelően nagy görbületi sugárról. Az ereket megtörni tilos.
A hálózati csatlakozó kábel minden érvégre szorítson rá egy érvéghüvelyt.
FIGYELEM!
A hálózati csatlakozó kábelt csak egy villanyszerelővel csatlakoztaztassa.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
(2)
(1)
L1 L2 L3 N PE
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat S
4.2 A felállítási hely infrastruktúrája A 713.0 jelű szoftververziótól Kiadás: 11/2019
200
Kapcsolja az L1,L2, L3, N és PE szálakat az X94 hálózati csatlakozóhoz (1. tételszám)
a(z) 4.2 - 4
ábrán, a 199 oldalon. Vigyázzon arra, hogy az erek bevezetésekor a csatlakozó
kapocsba a csatlakozó kapocs ne sérüljön meg.
4
Húzza meg a kábecsavarzatot (2. tételszám) a(z) 4.2 - 4. ábrán, a 199. oldalon, kézzel.
Figyelje arra, hogy a kábel erei sehol se súrlódhassanak vagy csípődhessenek be. Szükség
esetén rögzítse az ereket kábekötegelőkkel.
4.2.3.5 Hálózati csatlakozás - hálózati csatlakozó kábel DUGASSZAL (2. konfiguráció)
A beültető automatákhoz egy kb. 5 m hosszú hálózati csatlakozó kábel van mellékelve CEE-DU-
GASSZAL, piros 16 A (az IEC 60309 szerint).
4
4

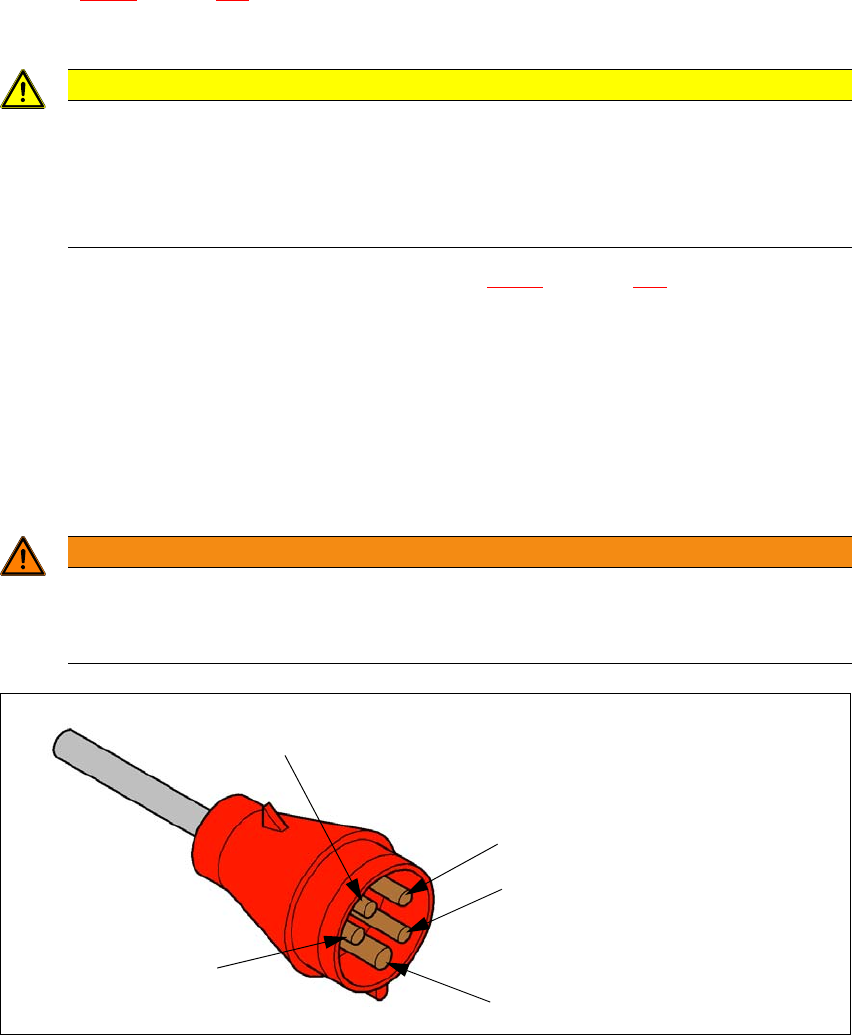

Ábra 4.2 - 5 A CEE-dugasz kiosztása
VIGYÁZAT
Figyeljen a fázisok helyes sorrendjére!
Figyelje a fázisok helyes sorrendjére. A fázisok helytelen sorrendje hibás működéshez
és a vákuumszivattyú károsodásához vezet! A beültető automata üzembevételekor elle-
nőrizze le a vákuumszivattyú(k) helyes forgási irányát.
Ellenőrizze le a beültető automata PE-csatlakozásának helyes működését.
FIGYELEM!
A hálózati csatlakozó kábelt csak egy villanyszerelővel csatlakoztaztassa.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
PE
L1
L2
L3
N
