6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat S 6.10 IPC-HERMES-9852 A 713.0 jel ű szoftververziótól Kiadás: 11/2019 338 6.9.2.1 Biztonsági ut asítások 6 6.9.2.2 M ű szaki adatok 6 6 6.10 IPC-HERMES-9852 I…
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.9 Rögzített kamerák
337
6.9.2 AR-kamera stacionáris P&P, 33 GigE típus
Cikkszám 03105198-xx Stacionáris kamera a CPP-fejhez, típus: 33 GigE
6

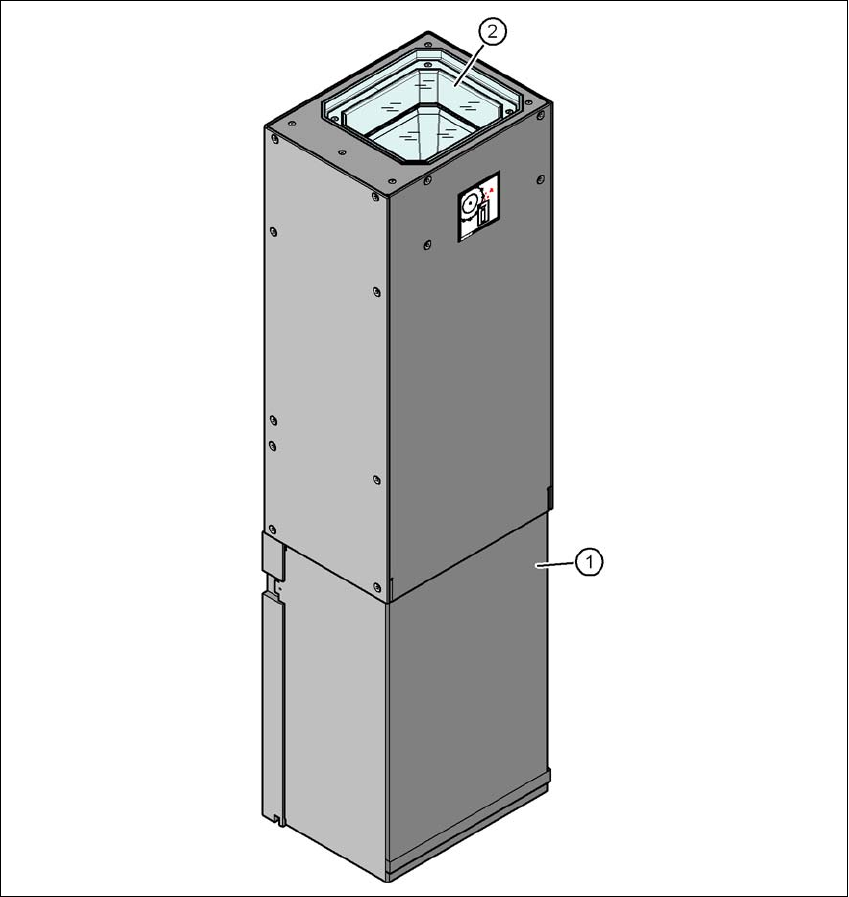

Ábra 6.9 - 2 Stacionáris, P&P, 33 GigE típus, AR-kamera felépítése
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optikaszintek
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.10 IPC-HERMES-9852 A 713.0 jelű szoftververziótól Kiadás: 11/2019
338
6.9.2.1 Biztonsági utasítások
6
6.9.2.2 Műszaki adatok
6
6
6.10 IPC-HERMES-9852
IPC-HERMES-9852 egy kommunikációs protokoll az SMT-gyártósorok számára és képes helyet-
tesíteni az IPC SMEMA portot. Ezzel a protokollal több információt lehet átvinni, mint eddig az IPC
SMEMA-porttal.
Ezek például:
– Egyértelmű áramköri lap azonosítók
– Vonalkódok
– Szállítószalag-sebesség
– A nyomtatott áramköri lapok hossza és szélessége
– Nyomtatott áramköri lap vastagság
– Áthaladási magasság
Ezeket az információkat mind megszakítás nélkül lehet a teljes gyártósorra továbbítani.
A részletes leírás az IPC-HERMES-9852 adminisztrátor kézikönyvben található, cikkszám:
[00198615-xx].
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar stacionárius AR kameráját.
Ha a beültető fejet TwinStar-ról SIPLACE Multistar CPP-re cseréli, a stacionáris al-
katrészkamerát az alsó helyzetbe kell felszerelni.
AR-méretek 0,5 mm x 0,5 mm - 55 mm x 45 mm
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 mm x 50 mm
Megvilágítás módja Felülvilágítás (6 szabadon programozható szint)
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.11 Támasztóláb
339
6.11 Támasztóláb
Cikkszám 00119680-xx Támasztóláb
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Ez a probléma könnyen kiküszöbölhető, ha az eme-
lőasztalon támasztólábakat helyeznek el.
6
Ábra 6.11 - 1 Támasztóláb
