Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.1 Pipettacserélő
309
6.1.4.4 Szerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6

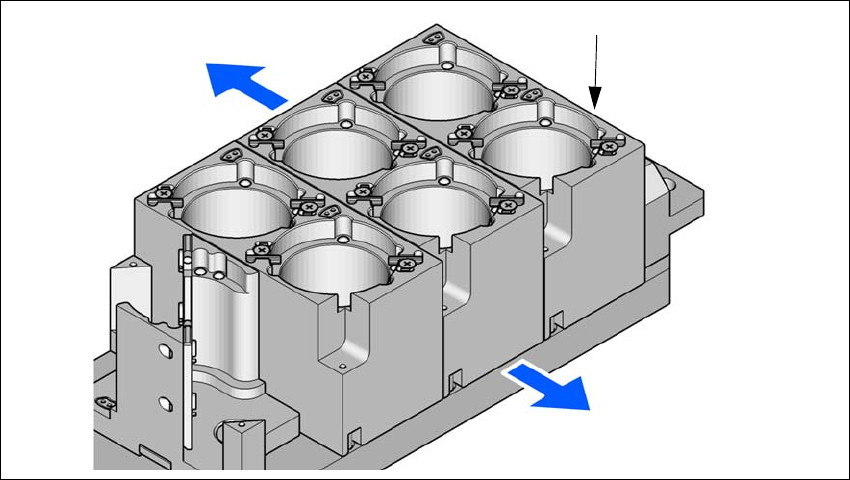

Ábra 6.1 - 16 Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
6
Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
6.1.4.5 különleges pipetták
A SIPLACE beültető automaták a standard SMT-spektrum szerinti alkatrészeket dolgoznak fel.
ASM folyamatosan fejleszt ki speciális pipettákat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacse-
rélők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A speciális tárak és megfogók gyártásával kapcsolatban kérjük, vegye fel a kapcsolatot az ASM
céggel.
(1)
(2)
(3)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat S
6.1 Pipettacserélő A 713.0 jelű szoftververziótól Kiadás: 11/2019
310
6.1.4.6 Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
A SIPLACE TwinStar számára felszerelhető selejtalkatrész gyűjtőtartály. A rögzített kamera mel-
lett helyezkedik el.
6
Ábra 6.1 - 17 Selejtalkatrész gyűjtőtartály a SIPLACE TwinStar számára
Üzemeltetési útmutató SIPLACE X-Sorozat S 6 Állomásbővítések
A 713.0 jelű szoftververziótól Kiadás: 11/2019 6.2 Nyomtatott áramköri lap vonalkódolvasó
311
6.2 Nyomtatott áramköri lap vonalkódolvasó
6.2.1 Leírás
A NYÁK vonalkódolvasó a nyomtatott áramköri lapon levő vonalkód automatikus leolvasására és
dekódolására szolgál. A NYÁK vonalkódolvasó a beültető automata beviteli oldalán a NYÁK szál-
lítómodulon egy beszerelő keretre van felszerelve. A vonalkód elhelyezkedésétől függően a vo-
nalkódolvasó úgy szerelhető fel, hogy a vonalkódokat a nyomtatott áramköri lap szállítási
irányához viszonyítva hosszában vagy keresztben olvassa le.
Dupla szállítószalagnál négy nyomtatott áramköri lap vonalkódolvasót lehet hozzászerelni. Ezek
a nyomtatott áramköri lapok felső- és alsó oldalát tudják szkennelni mindkét szállítási nyomvona-
lon.
A vonalkódolvasó két változatban kapható:
– 2D nyomtatott áramköri lap kódolvasó
Ez a kódolvasó vonalkódokat és mátrixkódokat olvas. A mátrixkódokat többnyire akkor alkal-
mazzák, ha a vonalkód címke számára kevés a hely. 6
6.2.2 Műszaki adatok - 2D-kódolvasó
6
Méretek (H x Sz x M) 55 mm x 42 mm x 22 mm
Súly 125 gramm
2D kódfajták ECC 0, 50, 80, 100, 140 és 200 adatmátrix
ECC200 adatmátrix
QR kód, MicroQR kód
Vonalkód hossza
Egyszeres szállítószalag
Dupla szállítószalag, aszinkron
Dupla szállítószalag, szinkron
max. 40 jel
max. 40 jel
max. 40 jel
Adatport RS232, USB 2.0
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 5 V- ... 24 V-
