搬送モード
搬送モードの設定を行います。
デュアル搬送
A、B レーンを使用して生産を行います。
シングル搬送
B レーンを使用して生産を行います。
ノート
基板サイズの Y（縦）が 250mm 以上の場合に使用します。
使用レーン
生産運転で使用するレーンの設定を行います。
A レーン :A レーンのみで生産を行います。
B レーン :B レーンのみで生産を行います。
A/B 両レーン:A、B レーンの両レーンで生産を行います。
A レーン機種名、B レーン機種名、バーコード
各レーンごとのパターンプログラム名を設定します。
最大 32 文字の設定が可能です。
使用できる文字は、半角の英文字 / 数字および記号です。
4.2 パターンプログラムの説明
1101-001
10
OM-1682
5. 機種切替
1101-001
5. 機種切替
生産機種の切替えを行います。
デュアル搬送対応以外の説明については、本体取扱説明書
SIGMA-G5
“2
巻6 章3.機種切替”を参照してください。
[2]
[1]
[3]

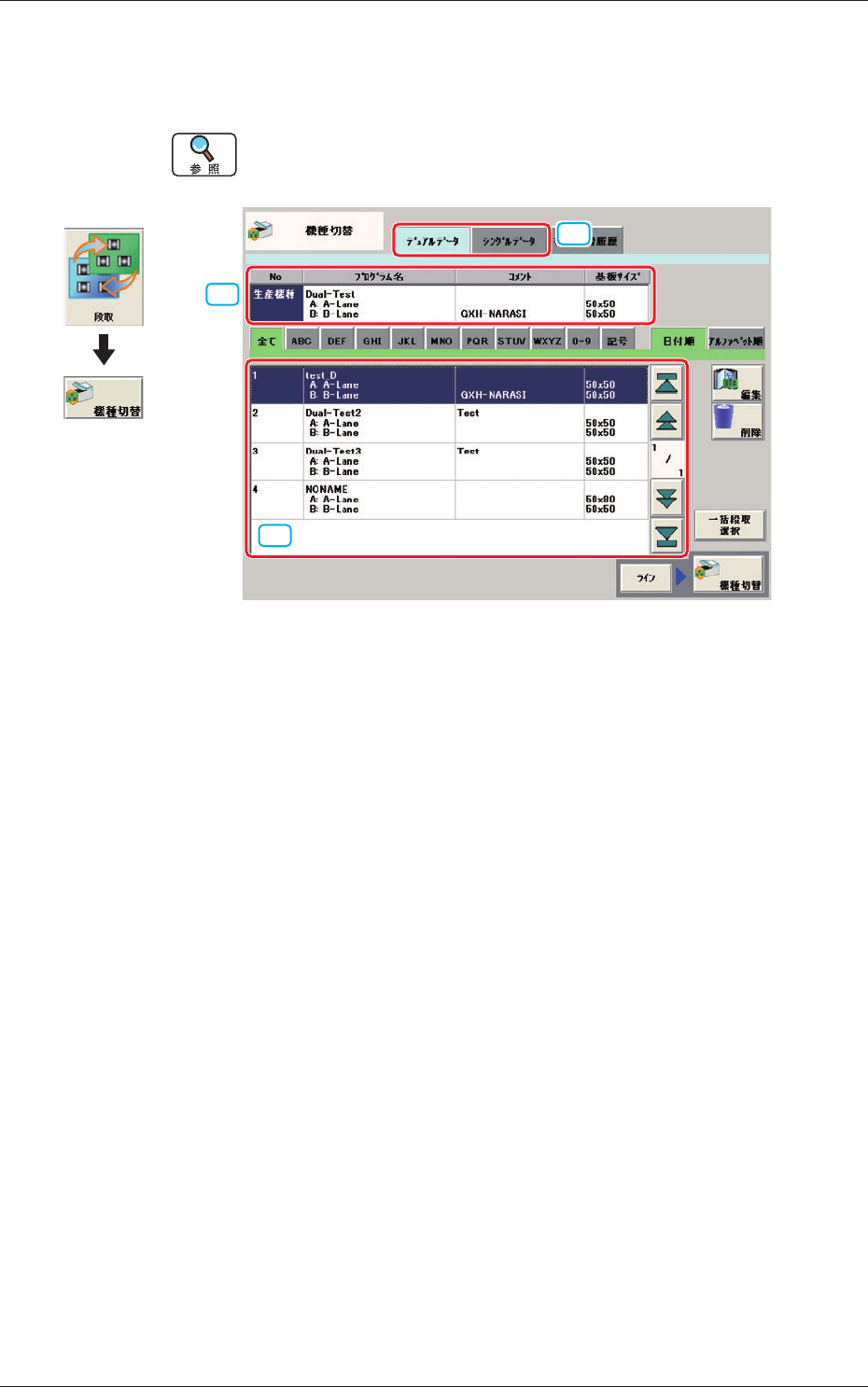

Fig. 9 機種切替
[1] デュアルデータ、シングルデータ
デュアルデータ
デュアル搬送用のパターンプログラムを“[3]機種一覧”に表示し
ます。
シングルデータ
シングル搬送用のパターンプログラムを“[3]機種一覧”に表示し
ます。
[2]
パターンプログラム選択タブ
現在設定されている生産機種が表示されます。
[3] 機種一覧
登録されている機種（パターンプログラム）が一覧表示されます。
デュアルデータから機種を選択している場合、A レーン、B レーンの
各プログラム名、コメント、基板サイズが表示されます。
画面展開
11
OM-1682
6. バックアップピン
各コンベアのバックアップピンの交換作業を行う際に使用します。
デュアル搬送対応以外の説明については、本体取扱説明書
SIGMA-G5
“2
巻6 章4.バックアップピン”を参照してください。
[1]
--
Fig. 10 バックアップピン
[1] 基板位置決め部選択ボタン
各レーンの段取作業を行う側の基板位置決め部を選択します。
[A コンベア L 側 ] ボタン:A レーン側基板位置決め L 部を選択します。
[B コンベア L 側 ] ボタン:B レーン側基板位置決め L 部を選択します。
[A コンベア R 側 ] ボタン:A レーン側基板位置決め R 部を選択します。
[B コンベア R 側 ] ボタン:B レーン側基板位置決め R 部を選択します。
画面展開
6. バックアップピン
1101-001
