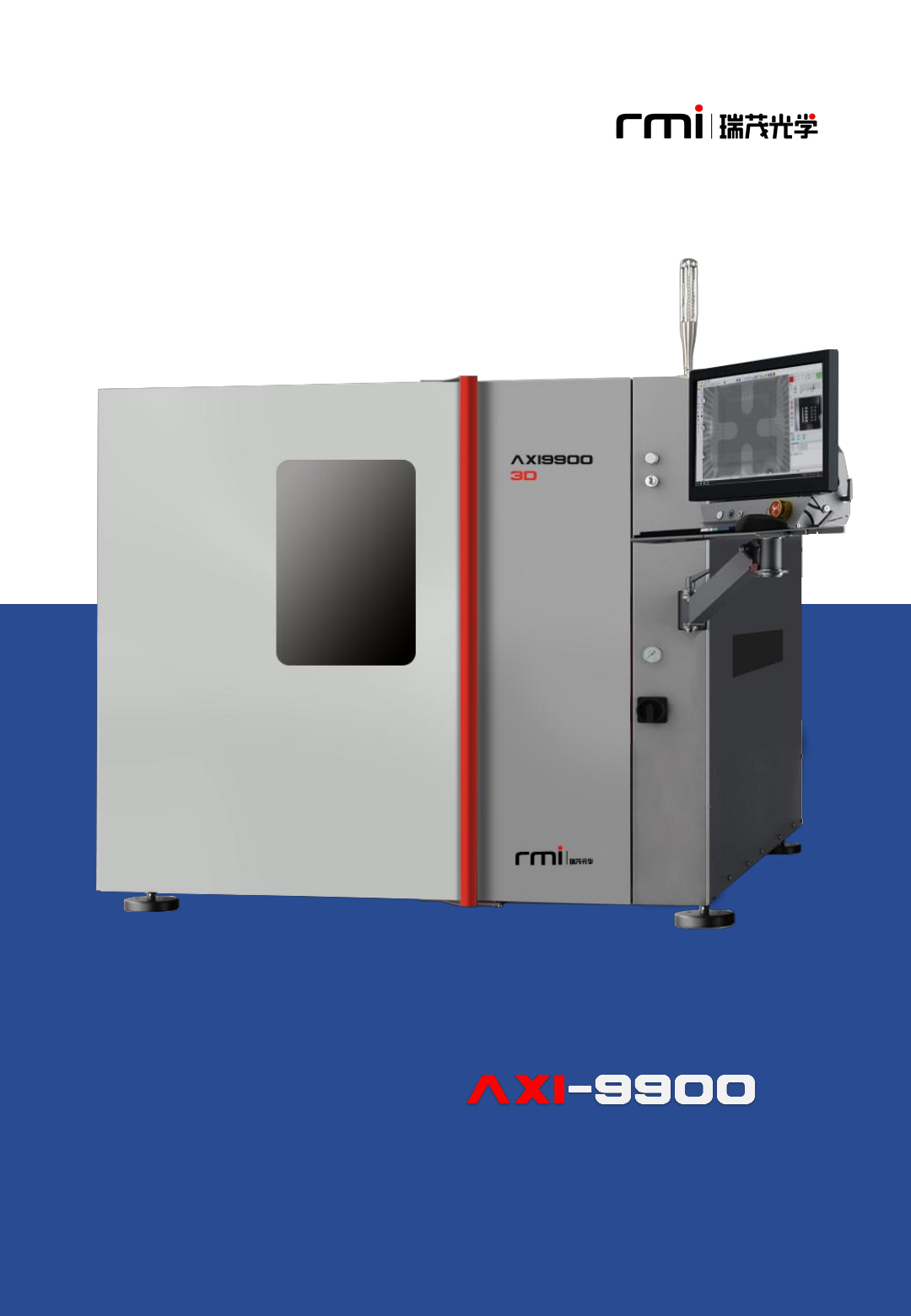

AXI-9900检测设备彩页.pdf
3D X-RAY I NSPECTION SYSTEM 3 D X - R A Y 检 测 系 统
3D X-RAY INSPECTION SYSTEM
3D X-RAY检测系统
X-Ray检测设备系列
通用型、无损检测系统
PCBA行业、电子元器件、 LED 材料
锂电池、航空航天

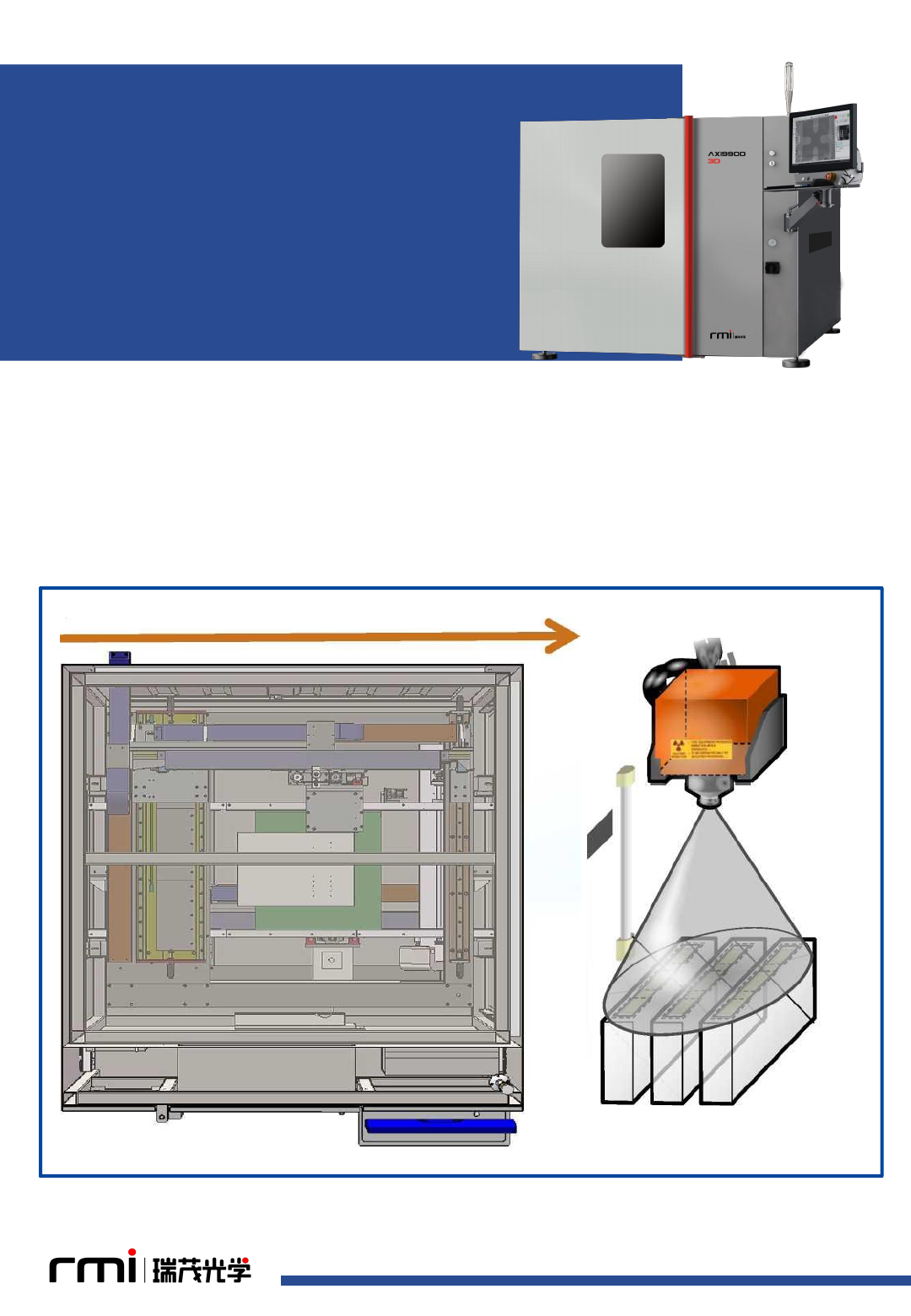

作业流向 (Job flow)：
规格参数 (Specifications)：
数控编程图片展示
Model
AXI-9900
几何放大倍数
高达150 x
总放大倍率
高达1000 x高清配置
最小检测能力
低至5um
光管
封闭式光管
电压/功率
90KV/8W
130 kV / 39W（可选）
灯丝
钨
探测器（标准配置）
具有高分辨率2.6 MPixel数码相机的高分辨率5英寸FPD
探测器（可选高清配置）
高对比度1640x1640像素平板检测器，75 pm像素大小
机械操作
10轴
—般施工
高精度无振动同步数控操作
最大检测区
510 mm x 570 mm
最大限度样本量/重量
510 mm x 510 mm
斜视图旋转
（360°旋转为选项）
控制
CNC （自动模式）
轴速
（X-Y-Z） 10微米/秒至120毫米/秒
操作辅助
自动等心机械手运动，主动防撞系统
图像处理软件
全面的X射线检测软件，包括图像增强功能、测量
Xsoft软件
用于半自动检测的功能和CNC检测宏编程
bga|test module
直观的自动BGA焊点评估
vc|module （包含在基本包中）
自动计算软件包，包括多个芯片贴装空洞评估的能力，不规则形状的
区域焊接也可以手动检查
设备尺寸（长X宽x高）
1890 mm x 1660 mm x 1650 mm （不含控制台且可拆卸背面延伸）
显示器
24吋
重量
2850kg
泄漏辐射
辐射泄漏率：＜ 1.0 pSv/h在距机柜壁10 cm处测量
Xsoft软件
高级图像处理软件，包括基于视图的检查编程
平台载重
可检测样品重达12 kg
定位辅助
激光十字准线，图像视觉定位
转台印刷电路板支架
最大限度:电路板尺寸510 mm x 510 mm
XY工作台
增加的检查区域510 mm x 510 mm
最大的电路板尺寸
570 x 460 mm
X射线源
密封型130KV和90KV
摄像机
3线扫描摄像机平板式检测器
空间分辨率
25um,20 um,15 um,10 um,5um
可调节的板宽
自动调节
XYZ工作台
5um分辨率
操作系统
Windows 10-64bit
