检 测 案 例 (Detectio n case) ：
检查技术优势 (Inspection Technology Challenges)：
超大尺寸载物台
数控编程
AOI - 无视觉访问区域
缺陷的覆盖率
3D X射线系统
AOI - 无 视觉访问区域-阵
列 式 封 装 （ B G A 、 C S R 倒
装 芯 片 ） 和 射 频 屏 蔽 下 的
零件
A X I 和 2 D X - R a y 会 将 电
路板对面的元件视为缺陷，
限制了缺陷的覆盖率。
三维X射线可以对双面板
进行全面检查
3DX射线系统解决了
2DX射线的覆盖问题。
示意图 (Schematic)：
设备结构
操作理论
fpd的工作原理
X1 X2: 同步扫描
Y1 Y2：分步进给
Z1 Z2：分辨率调整方式
可视化 (Visualization)：
Signature
Z Axis
Z-轴过程可视化

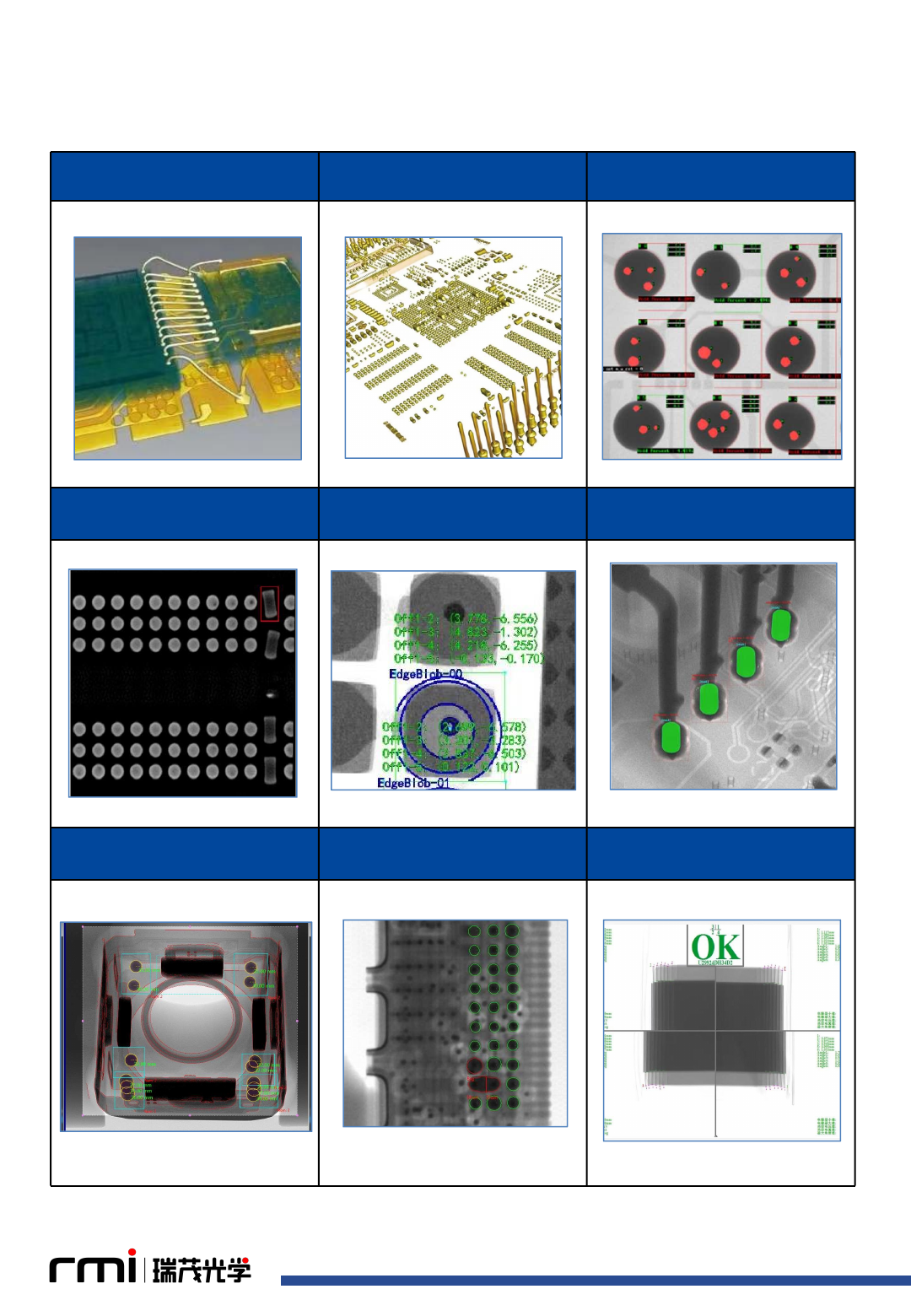

检测案例 (Detection case)：
检测案例 (Detection case)：
CT/3D Wire bump
爬锡3D检测
BGA 测试
BGA CT检测
空洞检测
爬锡检测
焊接差异检测
缺失检测
电池检测
