NPM-D 元件核对选项 ( 无线 ) 1.3 无线扫描设备画面显示内容 EJM1DC-MB-01Y-00 Page 1-19 1.3.4 余数监视器画面 在 < 程序核对 > 画面或 < 定期检查 > 画面上，点击画面标题，则显示 出 < 余数监视器 > 画面。 并且， 在 < 材料核对菜单 > 画面上， 点击 [ 核对作业 ] ， 若不存在未核对元件， 则显示出 < 余数监视器 …
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
Page 1-18 EJM1DC-MB-01Y-00
1.3.3
程序核对画面
在对象的扫描设备位置上，显示出未核对的供料器信息。
在
<
材料核对菜单
>
画面上点击
[
核对作业
]
，若有未核对的元件，则显示出
<
程序核对
>
画面。
关于扫描设备定位的详细情况，请参阅
‘1.4
关于扫描设备定位
’
。
项目说明
① 画面标题
点击则显示出
<
余数监视器
>
画面。
② 核对完毕件数
/
全部件数
显示核对完毕的元件件数、将要核对的全部元件件数。
③
‘
机器号
’
、
‘
生产台号
’
显示出现在所显示的配置信息表的对象机器号和生产台号。
④ 机器号的切换
切换配置信息表上显示的数据。
显示已切换的机器号的配置信息表。
⑤ 生产台号的切换
切换配置信息表上显示的数据。
显示已切换的工作台号的配置信息表。
⑥ 配置信息表
以机器号、生产台号为单位来显示未核对元件的配置信息。
•
:
供料器状况、元件状况均正常
•
:
元件状况正常，供料器状况异常
•
:
供料器状况正常，元件状况异常
⑦
[
返回
]
点击则显示出
<
材料核对菜单
>
画面。
⑧
[
材料信息输入
]
点击则显示出
<
材料信息输入
>
画面。
PDA1-2014
4
4
2
5
5
6
7
8
13
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
EJM1DC-MB-01Y-00 Page 1-19
1.3.4
余数监视器画面
在
<
程序核对
>
画面或
<
定期检查
>
画面上，点击画面标题，则显示出
<
余数监视器
>
画面。
并且，在
<
材料核对菜单
>
画面上，点击
[
核对作业
]
，若不存在未核对元件，则显示出
<
余数监视器
>
画面。
项目说明
① 画面标题
点击则显示出
<
程序核对
>
画面或
<
定期检查
>
画面。
② 显示页码
/
全部页数
显示出所显示的页码和全部页数。
③ 页切换
切换画面上显示的数据。
仅在数据分布于数页时才有效。
④ 元件信息表
每
1
页显示
5
项数据。
关于详细内容，请参阅
‘
元件信息显示项目
’
。
⑤
[
返回
]
点击则显示出
<
材料核对菜单
>
画面。
⑥
[
材料信息输入
]
点击则显示出
<
材料信息输入
>
画面。
PDA1-2015
3
3
5
6
1
2
4
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
Page 1-20 EJM1DC-MB-01Y-00

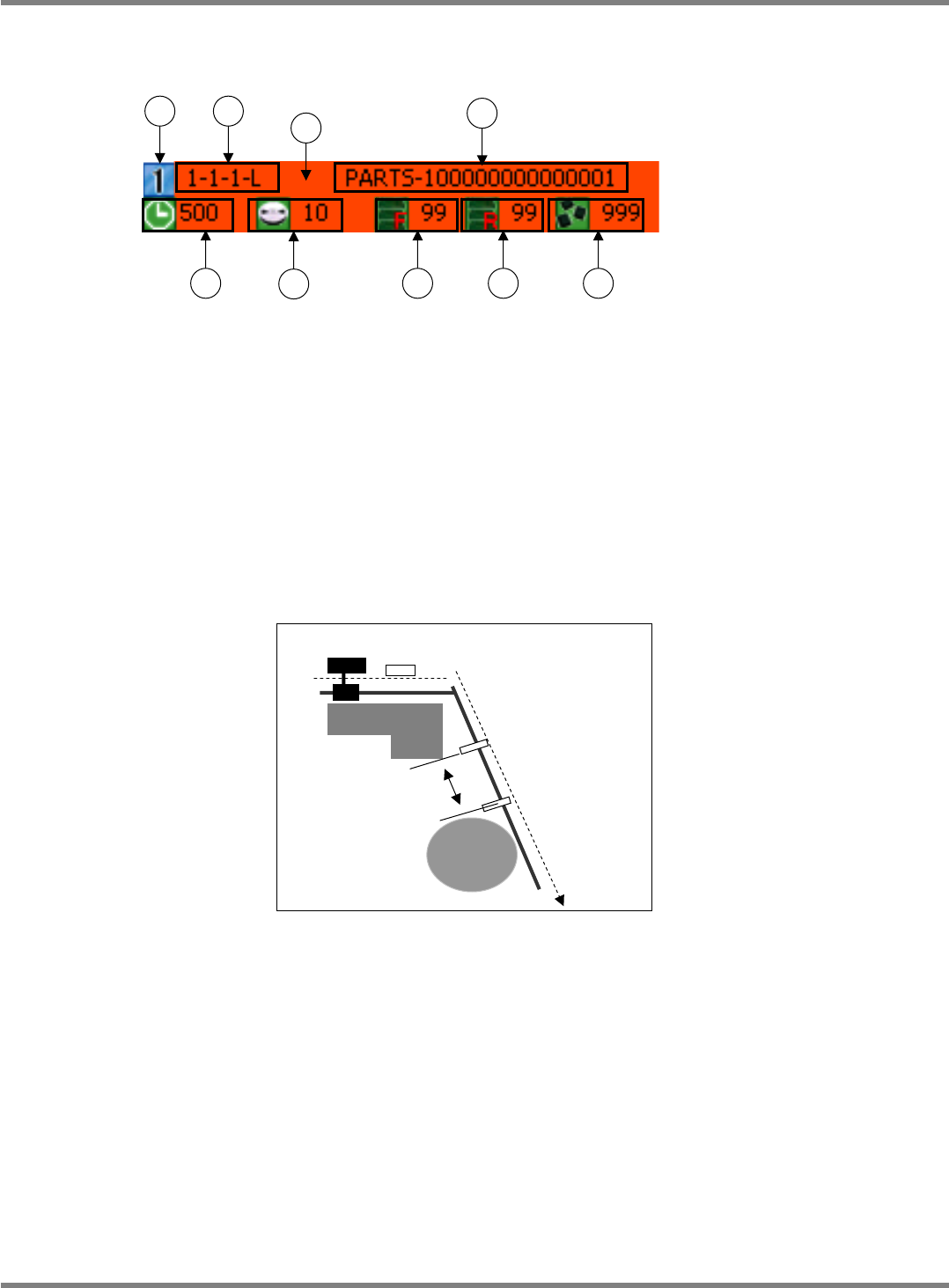

元件信息显示项目
在余数监视器上显示的项目如下。
项目说明
① 背景
表示元件的状态。
•
(
红
)
:
异常状态
•
(
黄
)
:
警告状态
∗
∗
警告状态的解说请参阅下图。
另外，图中的警告时间可在
LNB
上设定。
关于设定的详情，请参阅
Line Network Box
操作手册
→
‘4.3.5
合计动作设定
’
。
∗
余数监视器将在发出元件用完警告时和发生元件用完时显示。
② 记录编号
③ 机器号
−
生产台号
−
供料器地址
−
供料器子地址
④ 元件名
FEEDER
REEL
传感器
吸着点
可开始拼接的位置
不可拼接之处
可拼接的位置
警告时间设定
:
到发生工件用完为止，若
剩下不足
n
分钟，将发出
警告。
PDA1-3003
2
4
3
5
6
7 8 9
1
