NPM-D 元件核对选项 ( 无线 ) 1.3 无线扫描设备画面显示内容 EJM1DC-MB-01Y-00 Page 1-21 ⑤ 剩余时间 • ( 沙漏 ) : 到达卷轴后侧拼接可能位置的时间 ( 单位 : 秒 ) ⑥ 剩余长度 • ( 卷轴 ) : 卷轴长度 ( 若为托盘则不显示 ) ( 单位 : mm) ⑦ F 轨道可生产的张数 • ( 基板 ) : 前轨道可生产的张数 ( 单位 : 张 ) ⑧ R 轨道可生产的张数 • ( 基板…
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
Page 1-20 EJM1DC-MB-01Y-00
元件信息显示项目
在余数监视器上显示的项目如下。
项目说明
① 背景
表示元件的状态。
•
(
红
)
:
异常状态
•
(
黄
)
:
警告状态
∗
∗
警告状态的解说请参阅下图。
另外，图中的警告时间可在
LNB
上设定。
关于设定的详情，请参阅
Line Network Box
操作手册
→
‘4.3.5
合计动作设定
’
。
∗
余数监视器将在发出元件用完警告时和发生元件用完时显示。
② 记录编号
③ 机器号
−
生产台号
−
供料器地址
−
供料器子地址
④ 元件名
FEEDER
REEL
传感器
吸着点
可开始拼接的位置
不可拼接之处
可拼接的位置
警告时间设定
:
到发生工件用完为止，若
剩下不足
n
分钟，将发出
警告。
PDA1-3003
2
4
3
5
6
7 8 9
1
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
EJM1DC-MB-01Y-00 Page 1-21
⑤ 剩余时间
•
(
沙漏
)
:
到达卷轴后侧拼接可能位置的时间
(
单位
:
秒
)
⑥ 剩余长度
•
(
卷轴
)
:
卷轴长度
(
若为托盘则不显示
)
(
单位
: mm)
⑦
F
轨道可生产的张数
•
(
基板
)
:
前轨道可生产的张数
(
单位
:
张
)
⑧
R
轨道可生产的张数
•
(
基板
)
:
后轨道可生产的张数
(
单位
:
张
)
⑨ 余数
根据供料器或托盘的情况，显示如下。
•
(
供料器
)
:
卷轴的芯片余数
(
单位
:
个
)
•
(
托盘
)
:
托盘板上存在的托盘的全部张数
(
单位
:
张
)
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
Page 1-22 EJM1DC-MB-01Y-00

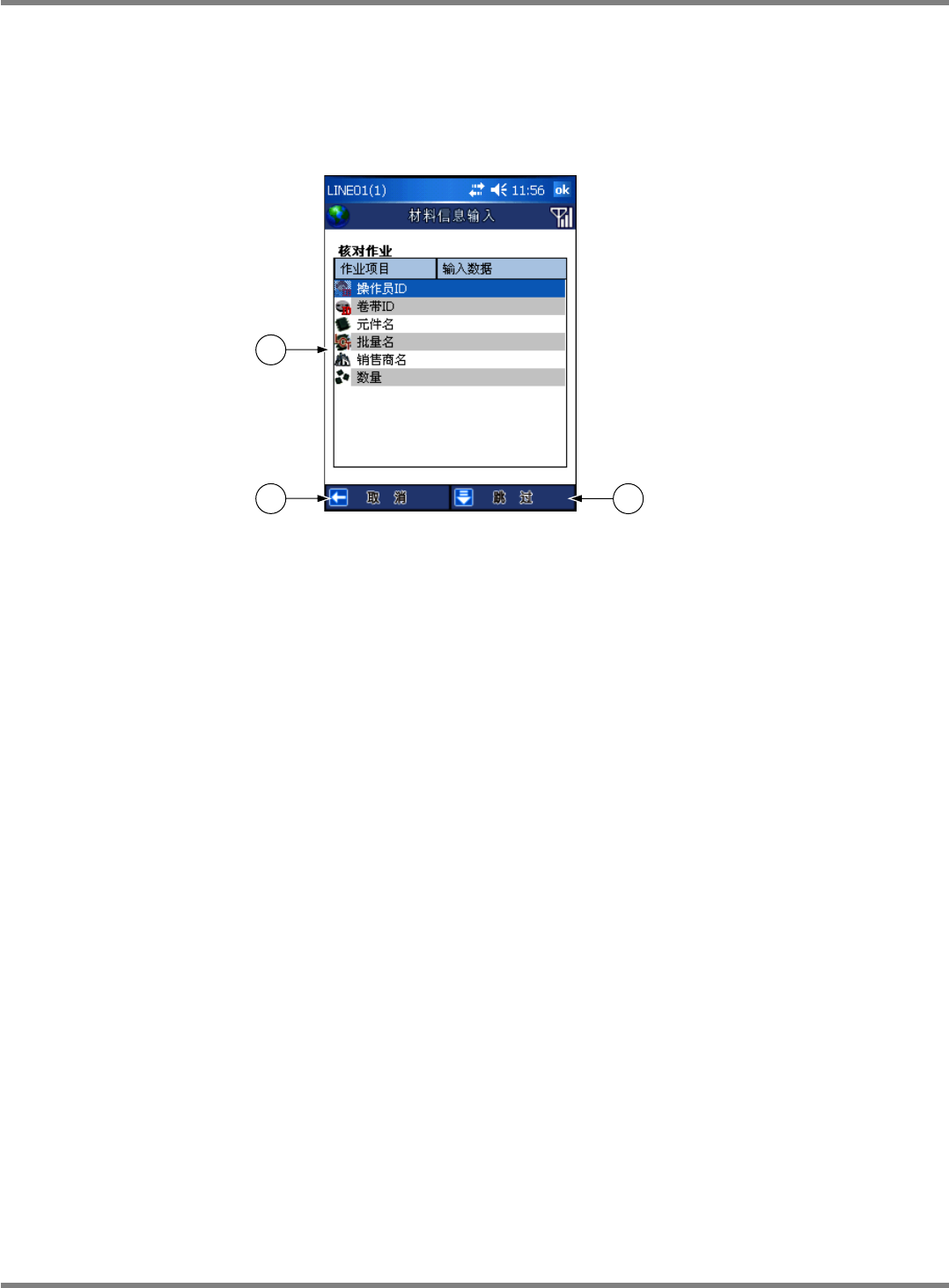

1.3.5
材料信息输入画面
显示
LNB
上设定的作业项目，输入作业项目的信息。
在
<
程序核对
>
画面、
<
定期检查
>
画面或
<
余数监视器
>
画面，点击
[
材料信息输入
]
，或者扫描材料
信息条形码，则会显示
<
材料信息输入
>
画面。
项目说明
① 作业项目一览表
可显示作业项目及输入的作业项目信息，并确认核对作业的进展状况。
在预想的下次输入的作业项目上，显示出光标。
点击作业项目一览表，则显示出
<
手动输入
>
画面。
②
[
取消
]
点击则显示出确认画面，若点击
[Yes]
，则中断核对作业，回到
<
程序核对
>
画面、
<
定期检查
>
画面
或
<
余数监视器
>
画面。
③
[
跳过
]
仅在核对输入模式为有序输入时才显示。
点击则显示出确认画面，若点击
[Yes]
，则光标移动到下一作业项目。
关于有序输入的详细内容，请参阅
‘9.3
无线扫描设备用语一览表
’
。
PDA1-2016-a
1
32
