NPM-D 元件核对选项 ( 无线 ) 1.3 无线扫描设备画面显示内容 Page 1-30 EJM1DC-MB-01Y-00 1.3.13 条形码读入测试画面 印刷的条形码是否可用无线扫描设备 读取，对此进行测试。 ∗ 本选项不包括印刷条形码的功能。 在 < 材料核对菜单 > 画面，点击 [ 条形码读入测试 ] ，则显示出 < 条形码读入测试 > 画面。 项目说明 ① ‘ 扫描数据 ’ 扫描的数据按原样显示…
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
EJM1DC-MB-01Y-00 Page 1-29
1.3.12

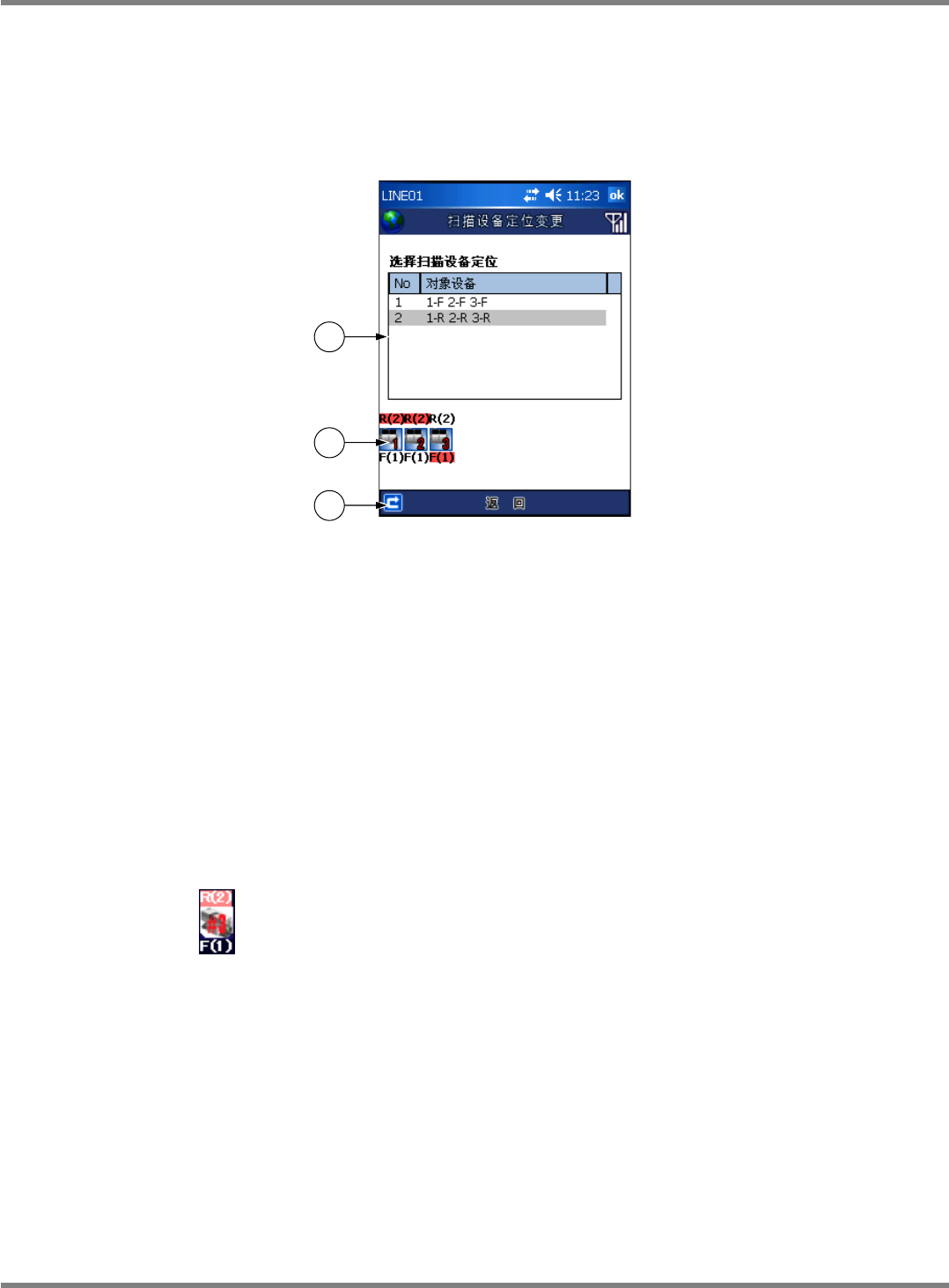

扫描设备定位变更画面
选择无线扫描设备的作业对象扫描设备定位。
在
<
材料核对菜单
>
画面，点击
[
扫描设备定位选择
]
，则显示出
<
扫描设备定位变更
>
画面。
关于扫描设备定位的详细内容，请参阅
‘1.4
关于扫描设备定位
’
。
项目说明
① 扫描设备定位一览表
显示出可选择的扫描设备定位一览表。
点击即可选择扫描显设备定位。
若选择了扫描设备定位，则回到
<
材料核对菜单
>
画面。
可在
LNB
的
[
元件核对选项设定
]
中设定显示的扫描设备定位。
∗
关于详细内容，请参阅
‘3.1.1
扫描设备定位设定
’
。
② 机器的作业状况
以图像显示组成生产线的机器的作业状况、扫描设备定位的概要。
•
机器的作业状况
:
上段
后侧的扫描设备定位状况
若有未核对元件，则以粉红色显示背景。
中段
机器的图像和机器号
下段
前侧的扫描设备定位状况
若有未核对元件，则以粉红色显示背景。
③
[
返回
]
点击则结束扫描设备定位变更，回到
<
材料核对菜单
>
画面。
PDA1-2028
3
2
1
NPM-D
元件核对选项
(
无线
)
1.3
无线扫描设备画面显示内容
Page 1-30 EJM1DC-MB-01Y-00
1.3.13

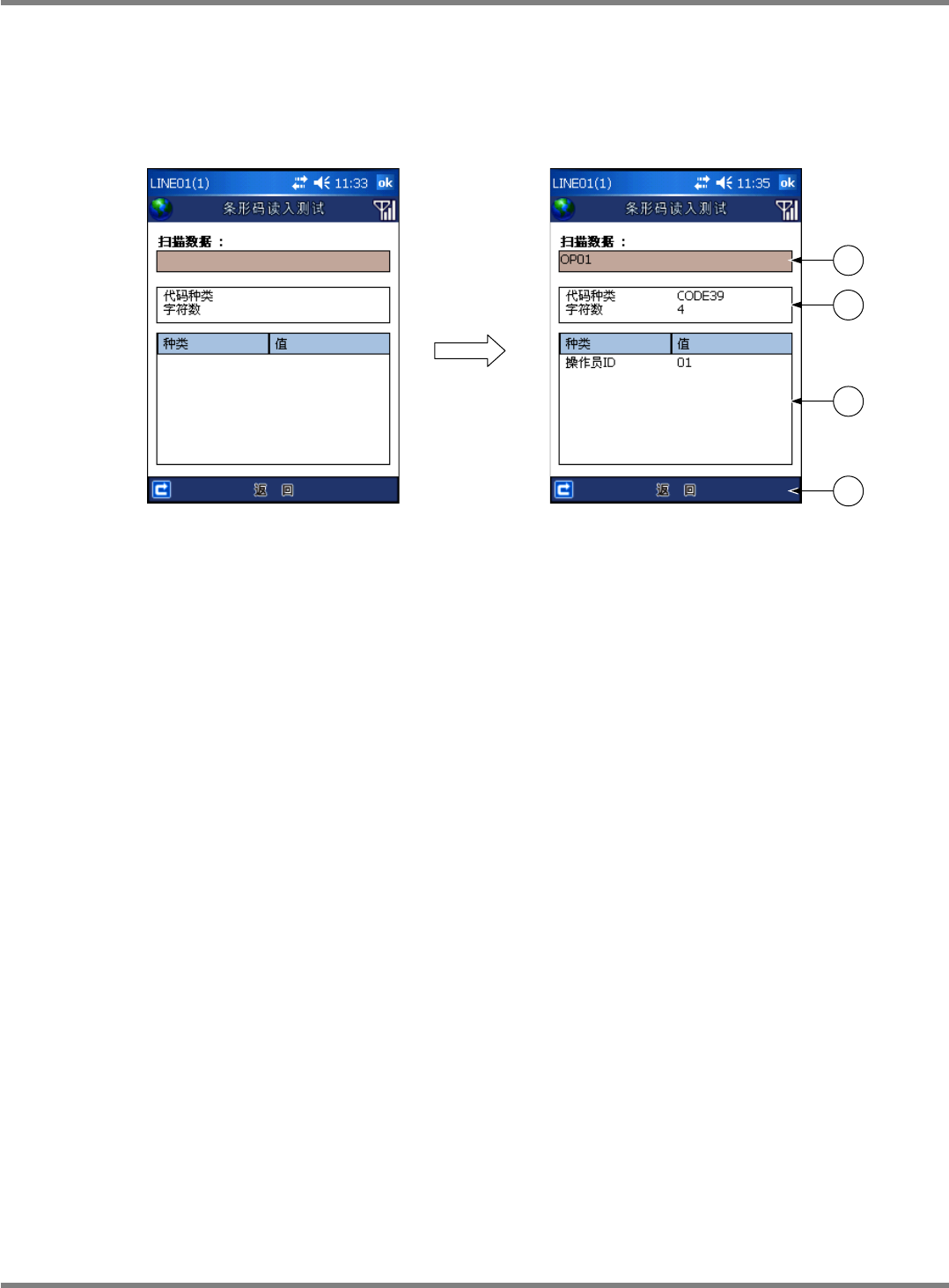

条形码读入测试画面
印刷的条形码是否可用无线扫描设备读取，对此进行测试。
∗
本选项不包括印刷条形码的功能。
在
<
材料核对菜单
>
画面，点击
[
条形码读入测试
]
，则显示出
<
条形码读入测试
>
画面。
项目说明
①
‘
扫描数据
’
扫描的数据按原样显示出来。
②
‘
代码种类
’
、
‘
字符数
’
显示扫描的数据的代码种类和字符数量。
③
‘
种类
’
、
‘
值
’
显示分析扫描的数据而获得的信息。
‘
种类
’
:
已扫描的数据的作业项目
‘
值
’
:
将已扫描的数据的前缀除去后的数据
④
[
返回
]
点击则结束条形码读入测试，回到
<
材料核对菜单
>
画面。
PDA1-2029
扫描数据
PDA1-2030
1
2
3
4
NPM-D
元件核对选项
(
无线
)
1.4
关于扫描设备定位
EJM1DC-MB-01Y-00 Page 1-31
1.4
关于扫描设备定位

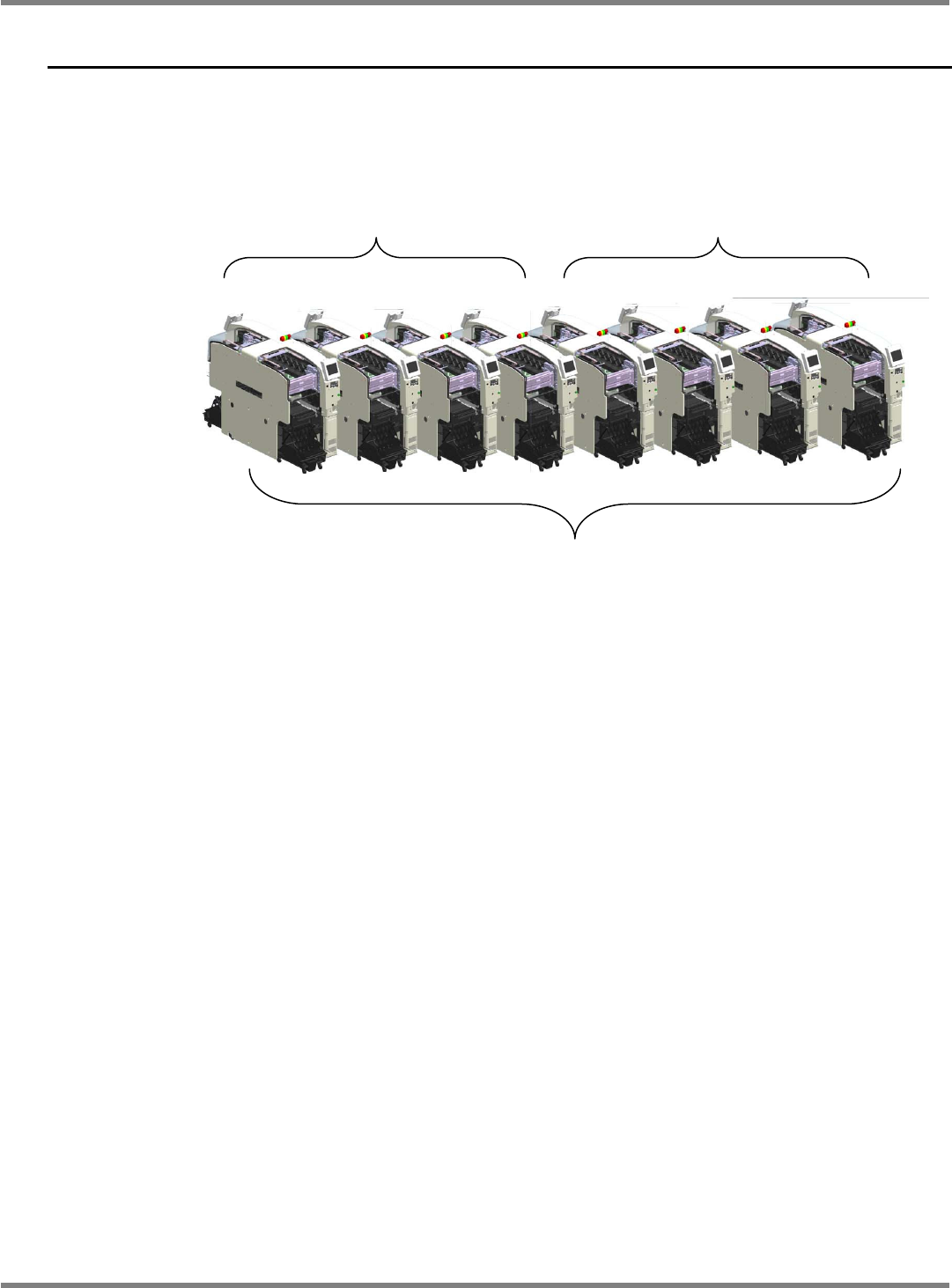

扫描设备定位表示某一个扫描设备可进行操作的范围。
扫描设备定位事例
各扫描设备不管连接到任何扫描设备定位，均可进行操作。
并且，也可将数个扫描设备连接到
1
个扫描设备定位。
但是，在某一个扫描设备定位内进行核对作业时，不能在同一扫描设备定位内使用其它扫描设备进
行核对作业。
∗
关于扫描设备定位的设定，请参阅
‘3.1.1
扫描设备定位设定
’
。
扫描设备定位
3
扫描设备定位
1
扫描设备定位
2
