AUI系列
全⾃動(在線式)PCB分板設備
承襲AUO系列的優良設計，高效率的雙⾃動工作平台，搭配上全⾃動入出料輸送系統，
誕生了全⾃動在線式AUI分板設備。AUI系列擁有乾淨、精準、快速、方便操作的特點
外，全系列更適用於各種小型到大型的PCB連板。
此外，針對不同的生產需求，和椿提供更多彈性配置的PCB銑刀分板解決方案，
如主軸、粉塵清除系統與其他高階選配方案，為您量身打造選擇需要的項目，
帶來更高的成本效益。
AUI系列最貼近您的生產管理需求，簡易的操作介⾯，切割路徑模擬&優
化，作業流程防呆。一機同時擁有生產管理性、易用性、安全性、生產
資料可溯性。
AUI 3000 / 4000 / 5000 SERIES
Efficient
Accurate
Speedy
Yield Increasing
型 號
AUI 3000 / 3000C AUI 4000 / 4000C AUI 5000 / 5000C
工 作 檯 尺 寸
X:330 mm Y:350 mm X:430mm Y:450mm X:630 mm Y:550 mm
工作檯數量 221
適用PCB板厚 0.8 ~ 3.0 mm
PCB零件高度 (最大) 上 : 15 mm / 下: 35 mm
軸向運動控制 7 Axes AC Servo Motors 7 Axes AC Servo Motors 6 Axes AC Servo Motors
驅動速度
額定： X, Y=1,000 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 搬運軸 Z=750 mm/s
最大： X, Y=1,200 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 搬運軸 Z=750 mm/s
切割速度 (範圍) 0~100 mm/s
切割精度 ±80 μm ±80 μm ±100 μm
重複定位精度 ±10 μm
切割模式 直線, L形, U形, 弧形, 圓形
標準銑刀規格 Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm
電腦作業系統 Windows 7
供給氣壓 0.5/0.6 Mpa (5/6 Bar)
工作高度 (範圍) 890 ~ 940 mm
設備尺寸 (W*D*H)
1974*1120*1720 mm
+ Signal Light 561 mm
2374*1334*1720 mm
+ Signal Light 561 mm
2572*1583*1720 mm
+ Signal Light 561 mm
機台淨重 (約) 680 KGS 840 KGS 860 KGS
集塵系統 5HP
切割主軸
標準: 4026, 265W, (Max.) 58,000 rpm, Torque: 4.5 Ncm
選配1: 4025DC-T, 470W, (Max.) 30,000 rpm, Torque: 15 Ncm
選配2: AP 008-ESD, 500W, (Max.) 80,000 rpm, Torque: 8.4 Ncm
標準顯示器 15吋觸控螢幕
電源供應 3 Phase AC220 V±5% 50 Hz/60 Hz, 4.0 kw
產品規格
Efficient
Speedy
Yield Increasing
Accurate
A. 高馬力的工業集塵機
B. 上集塵/下集塵系統搭配極小化的集塵口
C. 貼近加工部，加工時可立即且有效清除粉塵
A. KURODA高精準螺桿
B. Panasonic伺服電機
C. Sycotec主軸
D. 研華工業電腦
E. 和椿運動控制卡
F. 和椿視覺系統
我們保證:
Cpk>=1.33
重複定位精度 ±10μm
切割精度 ±80μm
A. 搭載高速軸控模組，驅動速度最快達(最大) 1200 mm/s
B. 切割速度最快每秒100mm
C. 雙工作檯可極大化生產量，幾乎沒有閒置時間
D. 客製化治具及工具，輕鬆快速完成換線作業
操作簡單是我們設備
的特⾊，一機擁有:
A. 生產管理性
B. 易用性
C. 安全性
D. 生產資料可溯性
高效率
精準
快速
良率提高
產品特⾊
AUI 3000 / 4000 / 5000
AUI SERIES
管理性
即時生產資訊
主軸&銑刀使用壽命管理
使用權限管理
系統回復備份軟體
銑刀直徑偵測 *
專用治具辨識系統 *
專用吸嘴盤辨識系統 *
安全性
斷滑刀感測系統
基準點定位
電消除器
PCB翹板偵測系統 *
符合CE 安全認證 *
生產可溯性
生產歷程記錄
⾃動/手動條碼(DMX) 閱讀器 *
生產執行系統資訊整合 (透過TCP/IP 通訊) *
設備電腦不斷電系統 *
易用性
10倍工業相機切割路徑教導
生產(切割路徑)模擬
切割路徑優化
銑刀分段使用 (0~9 次)
離線切割路徑編程軟體 *
主軸轉速數位調整 *
入料輸送寬度⾃動調整 *
出料平皮帶輸送裝置
可旋轉移載輸送頭 *
專用治具 *
萬用入出料吸嘴模組
專用吸嘴盤 *
備註: * 選配功能如需互相搭配, 需和和椿科技進行技術討論

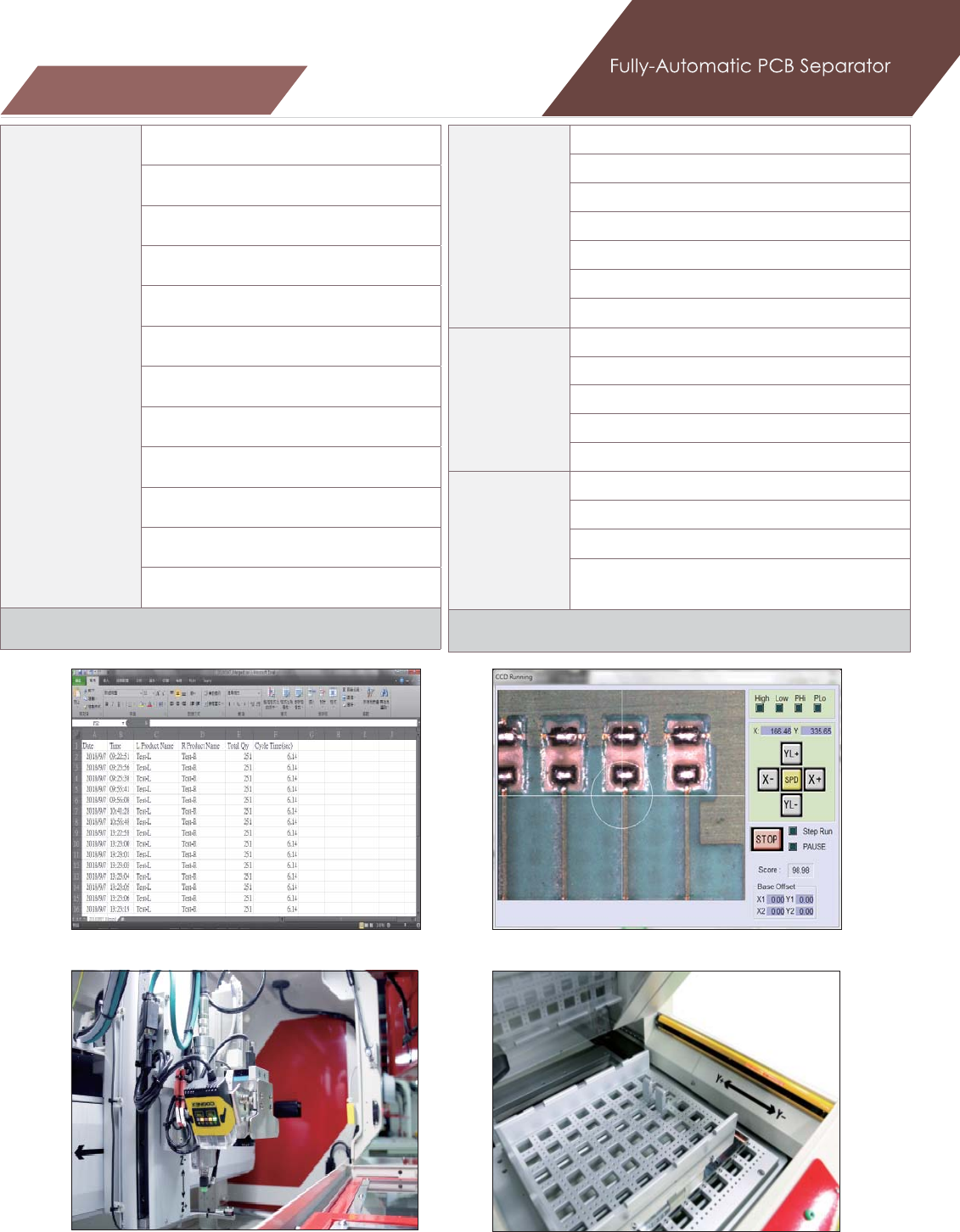

斷滑刀感測系統 PCB 翹板偵測系統
10倍工業相機切割路徑教導生產歷程記錄
