型 號 AUO 3000DT / 3000DTC 工作檯尺吋 X:330mm Y:250mm 工作檯數量 1 適用PCB板厚 0.8 ~ 3.0 mm PCB零件高度 (最大) 上 : 15 mm / 下: 45 mm 軸向運動控制 3軸 Panasonic AC 伺服電機 驅動速度 最大：X, Y, Z=500 mm/s 切割速度 (範圍) 0~100 mm/s 切割精度 ±80 μm 重複定位精度 ±10 μm 切割模式 直線, L…
www.aurotek.com.tw
精巧的設備體積佔地⾯積小, 也是和椿所有產品系列中體積最小的切割設備。儘管此
系列的機台體積小, 但操作簡易, 精準, 快速等效能不輸和椿其他系列產品。
桌上型單工作檯的PCB分板設備，維持高效率的切割精準度與效能，適合空間受
限場所使用。
AUO 3000DT/3000DTC
桌上型半⾃動(離線式)PCB分板設備
AUO 3000DT / 3000DTC SERIES
Efficient
Accurate
Speedy
Yield Increasing
型 號
AUO 3000DT / 3000DTC
工作檯尺吋 X:330mm Y:250mm
工作檯數量 1
適用PCB板厚 0.8 ~ 3.0 mm
PCB零件高度 (最大) 上 : 15 mm / 下: 45 mm
軸向運動控制 3軸 Panasonic AC 伺服電機
驅動速度 最大：X, Y, Z=500 mm/s
切割速度 (範圍) 0~100 mm/s
切割精度 ±80 μm
重複定位精度 ±10 μm
切割模式 直線, L形, U形, 弧形, 圓形
標準銑刀規格 Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm
電腦作業系統 Windows 7
供給氣壓 0.5/0.6 Mpa (5/6 Bar)
工作高度 (範圍) 依客戶實際擺放位置而定
設備尺寸 (W*D*H) 680*815*845 mm + Signal Light 280 mm
機台淨重 (約) 140 KGS
集塵系統 3HP
切割主軸
標準: 4026, 265W, (Max.) 58,000 rpm, Torque: 4.5 Ncm
選配: AP 008-ESD, 500W, (Max.) 80,000 rpm, Torque: 8.4 Ncm
標準顯示器 19吋 LCD 螢幕
電源供應 1 Phase AC220 V±5% 50 Hz/60 Hz, 1.1 kw
斷滑刀感測系統 工業相機切割路徑教導 基準點定位

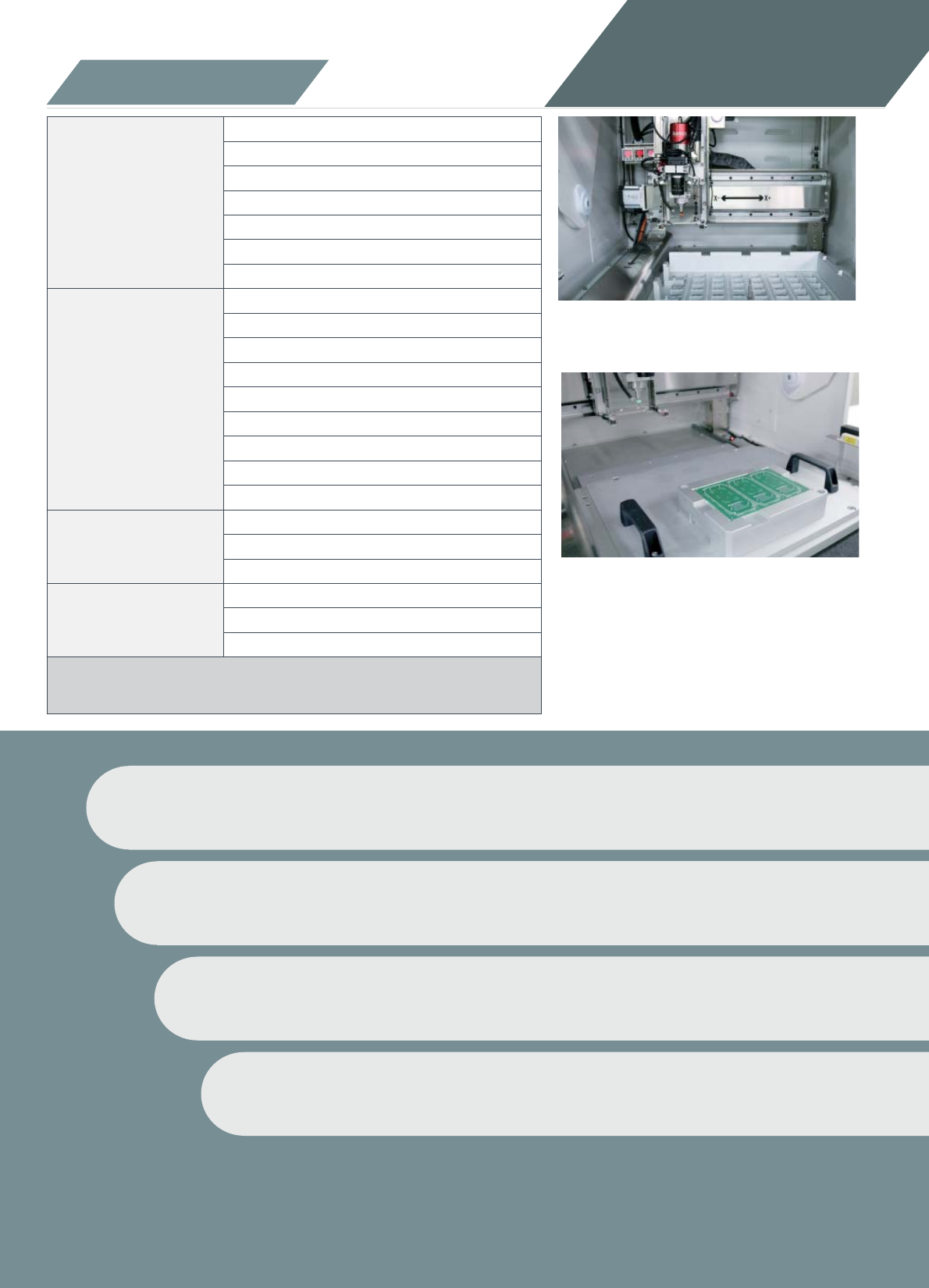

產品規格
工業相機切割路徑教導
專用治具辨識系統
產品特⾊
AUO 3000DT / 3000DTC
AUO DT SERIES
Desktop Semi-Automatic PCB Separator
管理性
即時生產資訊
主軸&銑刀使用壽命管理
使用權限管理
系統回復備份軟體
專用治具辨識系統 *
工業相機切割路徑教導
生產(切割路徑)模擬
易用性
切割路徑優化
銑刀分段使用 (0~9 次)
離線切割路徑編程軟體 *
主軸轉速數位調整
萬用治具/ 專用治具 *
斷滑刀感測系統
基準點定位
電消除器
生產歷程記錄
安全性
設備電腦不斷電系統 *
基準點定位
符合CE安規標準 *
生產可溯性
生產歷程記錄
⾃動/手動條碼(DMX) 閱讀器*
生產執行系統資訊整合 (透過TCP/IP 通訊) *
備註: * 選配功能如需互相搭配, 需和和椿科技進行技術討論
Efficient
Speedy
Yield Increasing
Accurate
A. 小型的高馬力工業集塵機
B. 極小化的集塵口貼近銑切部，加工時可立即且有效清除粉塵
A. KURODA高精準螺桿
B. Panasonic伺服電機
C. Sycotec主軸
D. 研華工業電腦
E. 和椿運動控制卡
F. 和椿視覺系統
我們保證:
Cpk>=1.33
重複定位精度 ±10μm
切割精度 ±80μm
A. 搭載高速軸控模組，驅動速度最快達(最大) 500 mm/s
B. 切割速度最快每秒100mm
C. 客製化治具及工具，輕鬆快速完成換線作業
操作簡單是我們設備
的特⾊，一機擁有:
A. 生產管理性
B. 易用性
C. 安全性
D. 生產資料可溯性
高效率
精準
快速
良率提升
