型 號 AUO 3000 / 3000C AUO 4000 / 4000C 工 作 檯 尺 寸 X:330 mm Y:350 mm X:450 mm Y:520 mm 工作檯數量 2 適用PCB板厚 0.8 ~ 3.0 mm PCB零件高度 (最大) 上 : 15 mm / 下: 45 mm 軸向運動控制 4軸 Panasonic AC 伺服電機 驅動速度 額定：X, Y=1,000 mm/s; Z=750 mm/s 最大：X, Y=1…
Efficient
Accurate
Speedy
Yield Increasing
www.aurotek.com.tw

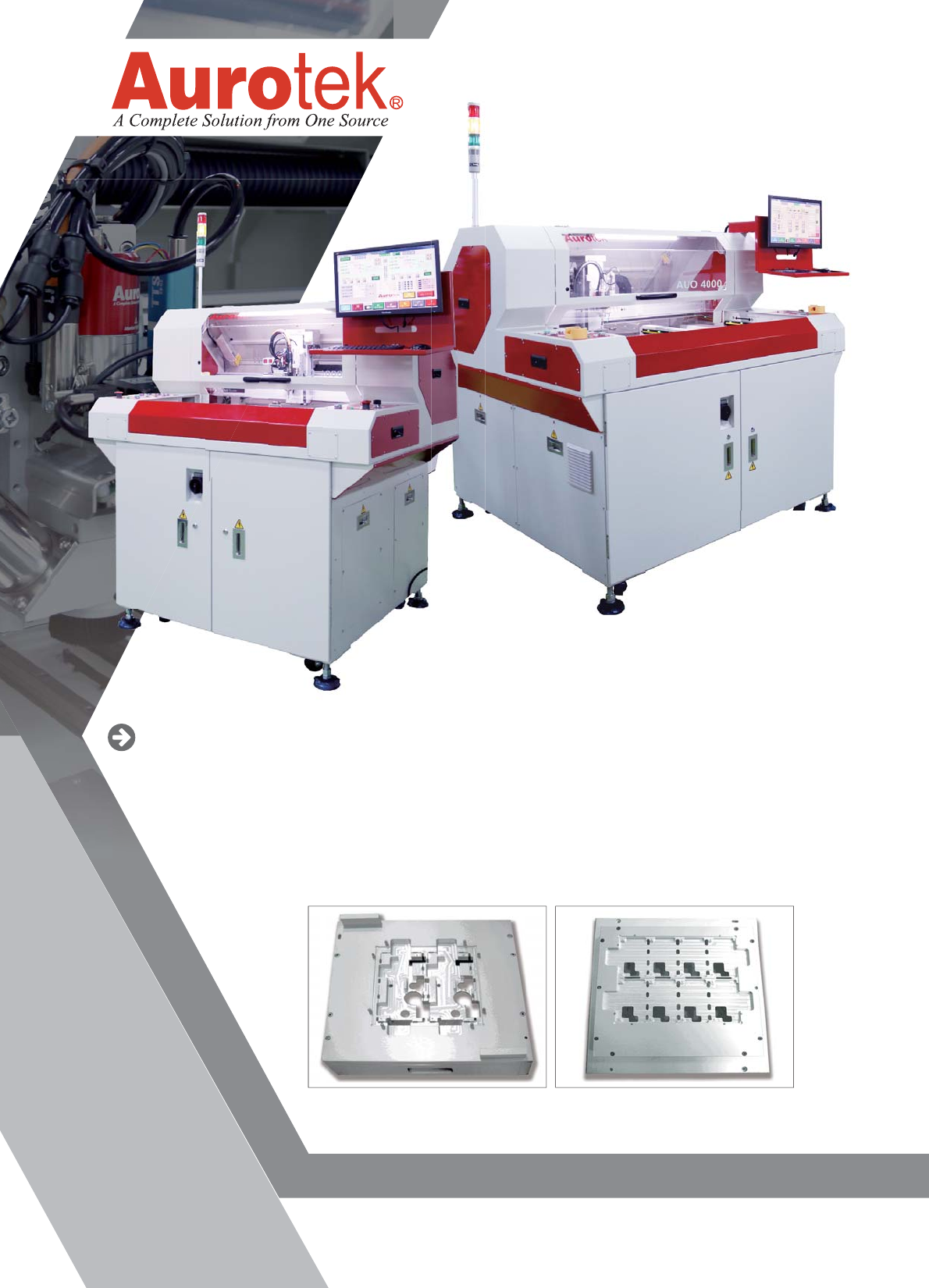

AUO系列
半⾃動(離線式)PCB分板設備
和椿AUO離線式PCB分板設備提供乾淨，精準，快速，人性化界⾯的解決方案。雙
工作臺配置提升生產效率，並可依據實際的PCB板大小選擇適合的機器尺寸。多項
的選配功能可依客人的實際需求打造專屬的設備。
AUO 3000 / 4000 SERIES
型 號
AUO 3000 / 3000C AUO 4000 / 4000C
工 作 檯 尺 寸 X:330 mm Y:350 mm X:450 mm Y:520 mm
工作檯數量 2
適用PCB板厚 0.8 ~ 3.0 mm
PCB零件高度 (最大) 上 : 15 mm / 下: 45 mm
軸向運動控制 4軸 Panasonic AC 伺服電機
驅動速度
額定：X, Y=1,000 mm/s; Z=750 mm/s
最大：X, Y=1,200 mm/s; Z=750 mm/s
切割速度 (範圍) 0~100 mm/s
切割精度 ±80 μm
重複定位精度 ±10 μm
切割模式 直線, L形, U形, 弧形, 圓形
標準銑刀規格 Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm
電腦作業系統 Windows 7
供給氣壓 0.5/0.6 Mpa (5/6 Bar)
工作高度 (範圍) 890 ~ 940 mm
設備尺寸 (W*D*H)
1565*1110*1462 mm
+ Signal Light 561 mm
1789*1400*1435 mm
+ Signal Light 561 mm
機台淨重 (約) 460 KGS 620 KGS
集塵系統
3HP 或 5HP
切割主軸
標準: 4026, 265W, (Max.) 58,000 rpm, Torque: 4.5 Ncm
選配1: 4025DC-T, 470W, (Max.) 30,000 rpm, Torque: 15 Ncm
選配2: AP 008-ESD, 500W, (Max.) 80,000 rpm, Torque: 8.4 Ncm
標準顯示器 19吋 LCD 螢幕
電源供應 3 Phase AC220 V±5% 50 Hz/60 Hz, 4.0 kw
產品規格
A. 高馬力的工業集塵機
B. 上集塵/下集塵系統搭配極小化的集塵口
C. 貼近加工部，加工時可立即且有效清除粉塵
A. KURODA高精準螺桿
B. Panasonic伺服電機
C. Sycotec主軸
D. 研華工業電腦
E. 和椿運動控制卡
F. 和椿視覺系統
我們保證:
Cpk>=1.33
重複定位精度 ±10μm
切割精度 ±80μm
A. 搭載高速軸控模組，驅動速度最快達 (最大)1200 mm/s
B. 切割速度最快每秒100mm
C. 雙工作檯可極大化生產量，幾乎沒有閒置時間
D. 客製化治具及工具，輕鬆快速完成換線作業
操作簡單是我們設備
的特⾊，一機擁有:
A. 生產管理性
B. 易用性
C. 安全性
D. 生產資料可溯性
高效率
精準
快速
良率提高
Efficient
Speedy
Yield Increasing
Accurate
主軸&銑刀使用壽命管理
切割路徑優化生產歷程記錄
斷滑刀感測系統
產品特⾊
AUO 3000 / 4000
AUO SERIES
Semi-Automatic PCB Separator

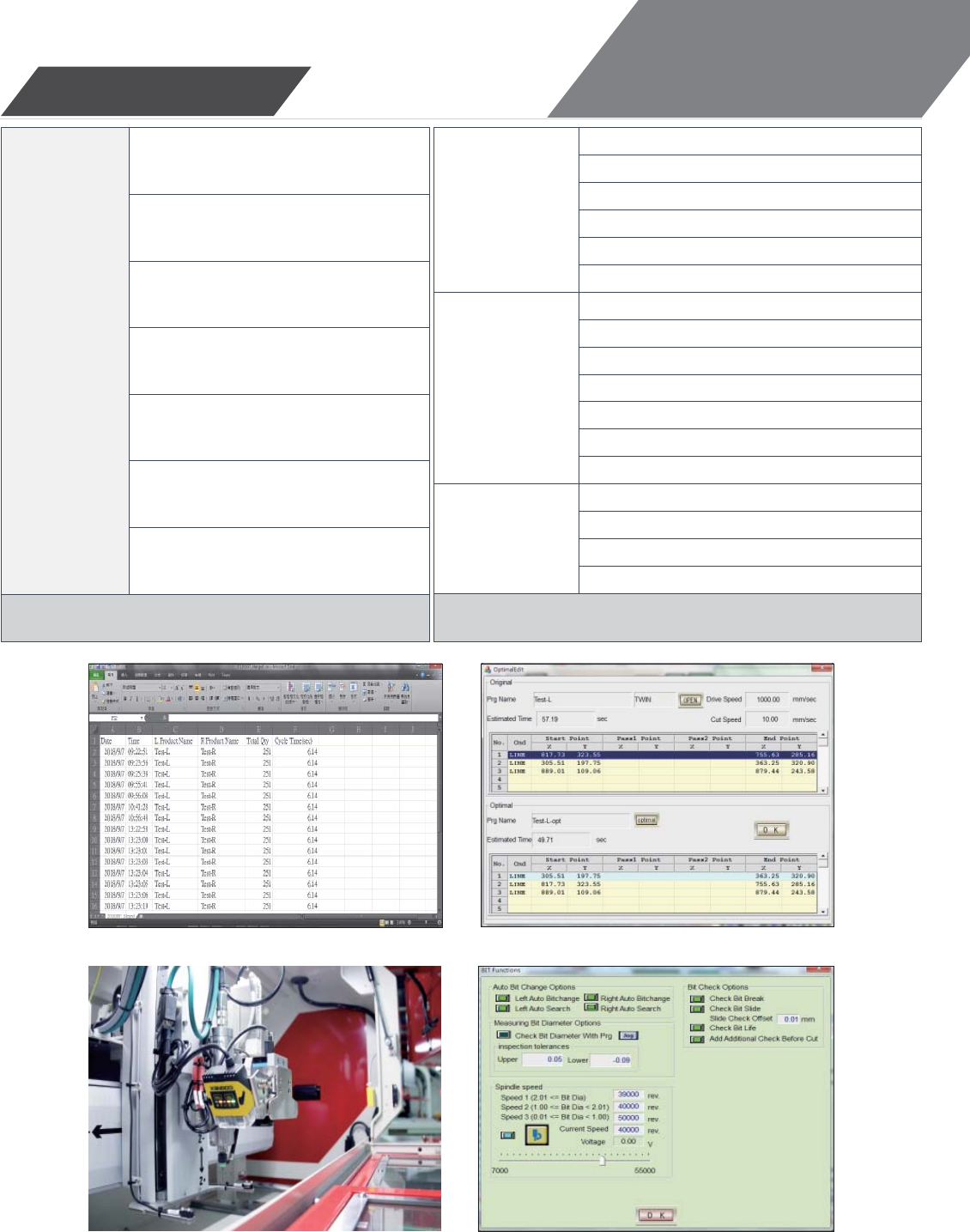

管理性
即時生產資訊
主軸&銑刀使用壽命管理
使用權限管理
系統回復備份軟體
銑刀直徑偵測*
專用治具辨識系統 *
安全性
斷滑刀感測系統
基準點定位
安全光柵
電消除器
PCB 板翹感測系統
符合CE 安全認證 *
安全拉門設計*
生產可溯性
生產歷程記錄
⾃動/手動條碼(DMX) 閱讀器 *
生產執行系統資訊整合 (透過TCP/IP 通訊) *
設備電腦不斷電系統 *
易用性
10倍工業相機切割路徑教導
生產(切割路徑)模擬
切割路徑優化
銑刀分段使用 (0~9 次)
離線切割路徑編程軟體 *
主軸轉速數位調整*
萬用治具/ 專用治具 *
備註:* 選配功能如需互相搭配, 需和和椿科技進行技術討論
