第 6 章 编辑辅助功能
6-5-6 管理
6-5-6-1 标记数据库
对“标记示教”时注册过的标记数据库，需要进行管理。

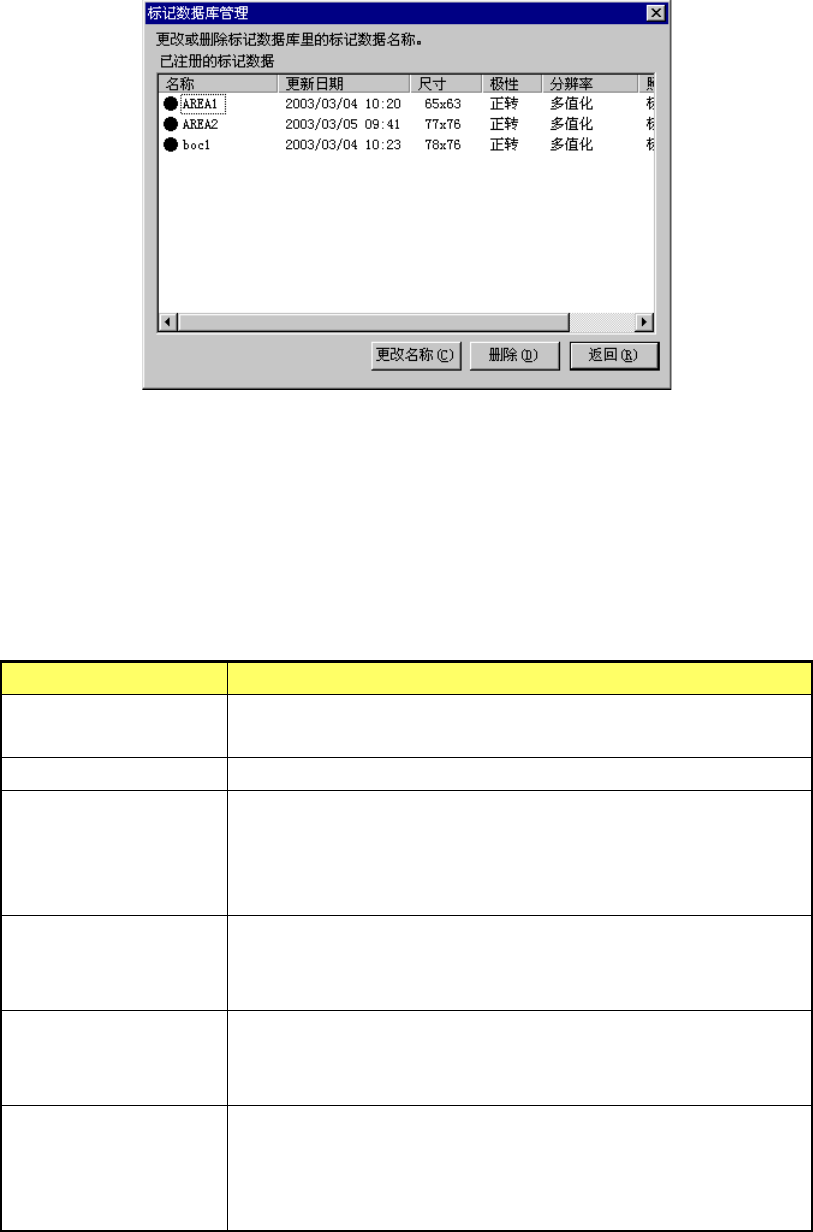

图
6-5-67
标记数据库管理对话框
(1) 已注册的标记数据清单
以一览表显示已注册的标记数据库中的标记数据。
各项内容请见下表。
表
6-5-16
标记数据库的项目和内容
项目
内容
名称
标记的名称
(在文字之前显示形状)
更新日期 在数据库注册的日期时间
尺寸
标记数据的纵横像素数
aaa × bbb
aaa= 横向像素数
bbb= 纵向像素数
极性
标记的显示方式
正转 = 黑底白标记
反转 = 白底黑标记
分辨率
标记的图像数据阶度
多值化 = 标记数据采用多级图像
二值化 = 标记数据采用 2 级图像
照明图案
标记识别的照明类型
标准：采用标准的照明类型
阻剂/保护胶片：采用带保护剂/底片膜胶片的照明类型
用户：采用用户自定义的照明类型
6-122
第 6 章 编辑辅助功能
(2)管理的功能
①变更名称
要变更已注册的名称时使用此项功能。
将光标对准列表内需要变更的数据的所在行，按下[更改名称]键。
出现下面的对话框后，在[变更后的名]框内输入新的名称。

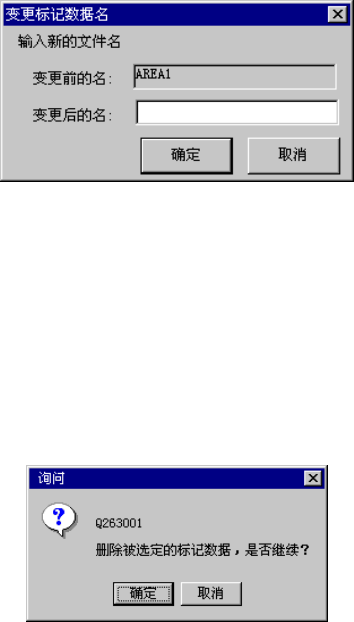

图
6-5-68
变更标记数据名对话框
②删除
可以删除已注册的数据。
把光标移到列表中需要删除的数据行后，按下[删除] 键。
显示下面的对话框后，按下[确定]按钮，进行删除。
图
6-5-69
删除询问对话框
6-5-6-2 获得供料器配置(选购项)
获得供料器配置功能可将安装在贴片机上的供料器等供应的装置的孔位置反映到吸取数据
中。
获得供料器配置是 IFS-NX 的选项。
有关功能详情，请参见 IFS-NX 附带的『IFS-NX 使用说明书 CD』内的『IFS-NX 使用说明
书』。
6-123
第 6 章 编辑辅助功能
6-6 Flexline 数据库
把元件数据、图像数据[注册]到元件数据库里，就可在编辑程序时进行浏览和复制。
详细用法，请参见『Flexline 数据库说明书』。

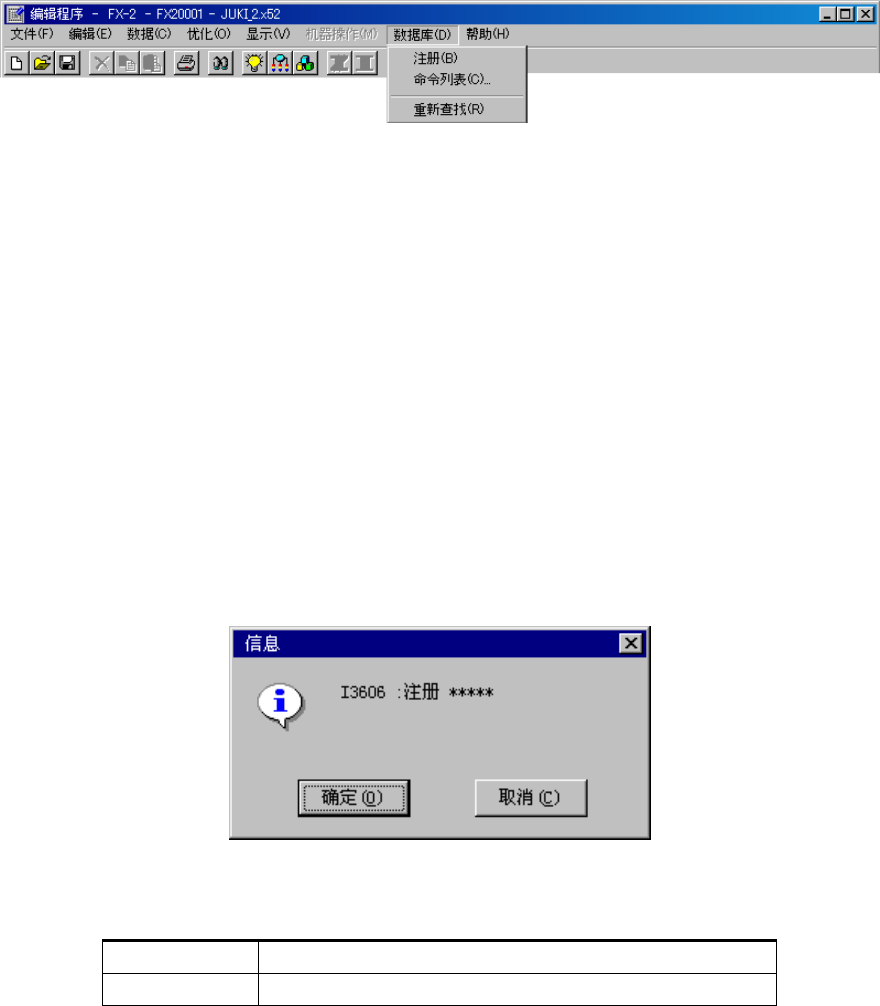

图
6-6-1
数据库菜单
6-6-1 注册
在编辑程序中，可以将元件数据[注册]到元件数据库。元件数据库可实时更新[注册]的数据。因
此，[注册]之后，这些[注册]数据可随时用「命令列表」调出。从编辑程序上[注册]到元件数据
库时，同一文件名的将进行覆盖复制。
① 可进行元件数据注册的画面
可以在元件数据表格画面、元件数据列表画面上操作，注册到元件数据库里。
② 从元件数据中选择时
要把正在编辑中的元件数据注册到元件数据库时，
请选择［注册］，则出现以下确认提示。
图
6-6-2
数据库注册提示
确定 注册到元件数据库里
取消 不进行注册，返回菜单选择前的状态。
****为注册的
元件名称
6-124
