第 13 章 自动校准
操作方法
按照操作框内的指示操作，自动得到测量值。
单击[确认] 按钮。安装 502 或者 503 吸嘴，自动测量吸嘴旋转中心。
选中了多个贴片头时，可进行连续测量。
图
13-2-8
确认选择
单击[确认(C)]按钮。用选择的贴片头，取得吸嘴旋转中心参数。
图
13-2-9
测量中
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认无人在进行装
置内的作业。另外，为防止发生人身伤害，在设备运行中，切勿将手伸入装
置内部，或将脸和头靠近装置。
① 将 502、503 号吸嘴安装到设置贴片头上。
吸嘴未被设置到 ATC 上时，会发生错误。
发生错误时，请通过[机器设置]的[ATC 吸嘴分配]进行吸嘴分配。
② 用激光测量吸嘴旋转中心。
③ 测量结束后，操作框内显示如下图的内容。
图
13-2-10
测量结束
要重复测量时，单击[确认]，则显示上一个画面。
测量其它贴片头时，请从[设定 Head] 中选择贴片头。换贴片头后会回到初始画面。
结束时单击[确定]按钮。
警告
13-7
第 13 章 自动校准
13-2-3 Head 偏移量
测量贴片头组合位置(OCC 的贴片头安装位置)、以及激光装配角度(LNC60 贴片头激光校正的
与主机安装角度（以主机为基准）（°）)。
在菜单中选择[设置]→ [Head 偏移量]，或者在画面左侧的命令栏中单击[Head 偏移量]后，
显示如下[Head 偏移量]对话框。
在此对话框中对 Head 组合位置及激光装配角度进行测量。

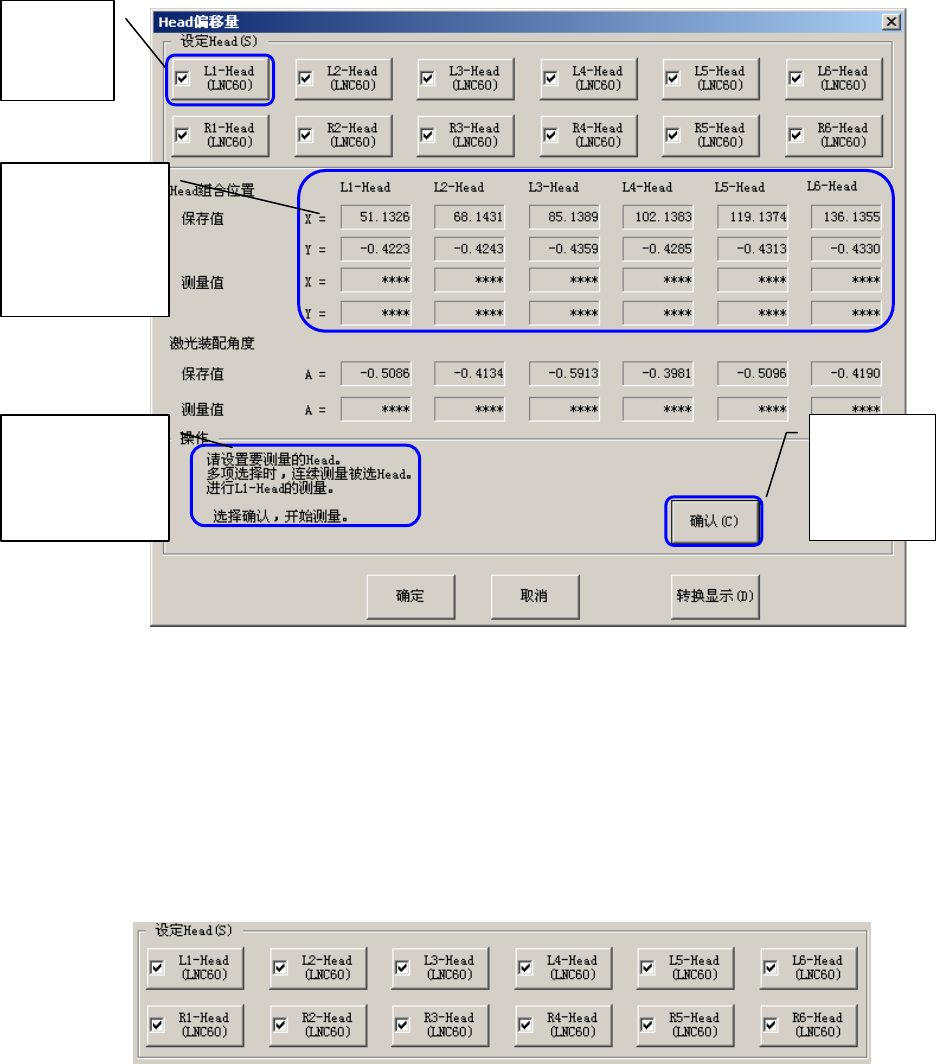

图
13-2-11
[Head 偏移量] 对话框
(1) 选择[设定 Head]
从复选框中选择要测量的贴片头。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
在复选框中选择。选中多个项目时，可进行连续测量。
图
13-2-12
设定 Head
选择
L1-Head
用下面的“转换显
示”按钮切换显示
左右贴片头
显示操作、运行内
容（对应选择多贴
片头）
切换上面的
左右贴片头
显示
13-8
第 13 章 自动校准
(2) 测量
对[设定 Head]选择的贴片头，按操作框显示的指示进行测量。
测量后单击[确定]保持测量值（这时不被保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
选中了多个贴片头时，可进行连续测量。
图
13-2-13
选择确认
请单击[确认]按钮。开始测量。
图
13-2-14
测量中
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认无人在进
行装置内的作业。另外，为防止发生人身伤害，在设备运行中，切勿将
手伸入装置内部，或将脸和头靠近装置。
运行测量
① 将 508 号吸嘴或 507 号吸嘴安装在设定的贴片头上。
吸嘴未在 ATC 设置时会发生错误。发生错误时，用[机器设置]的[ATC 吸嘴配置] 配置
吸嘴。
② 校准台没有测试具时，从测试具工作台将测试具移动到校准台处。这时，如无法吸取测
试具则会发生错误。发生错误时请重新装载测试具。
③ 打开校准台的真空吸取测试具。
④ 用 OCC 识别测试具位置，测量测试具中心位置和倾斜。
这时，如无法识别测试具的两个孔则会发生错误。如发生错误，请重新装载测试具。
⑤ 用[设定 Head]吸取测试具，关闭校准台的真空。
⑥ 用激光校正识别测试具。
警告
