操作手册Ⅰ 1-1 1. 装置概要 1-1 本装置概要 本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。 贴片头从元件供应装置（带式送料器等）吸取 元件，求出元件的中心后，将元件贴装到经过 编程的基板上的贴片坐标上。 ① 吸取元件 ② 识别元件中心及移动贴装位 置 ③ 在基板上 贴装元件
操作手册Ⅰ
S-2
用语集
贴片头（Head）
吸取元件、确定中心、进行贴片。「LNC60贴
片头」有6个贴片头，「IC贴片头」（只限于
KE-2080/2080R）有1个贴片头。
A
TC（
A
utoToolChanger）
VCS（VisionCenteringSystem）
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对
准贴片坐标位置的摄像机。
共面性检查（Coplanarity）
吸嘴（Nozzle）
贴片
吸嘴
LNC60（激光单元）
为求取元件中心
(定中心)的激光
功能。(可以同时
确定
6
个元件的中
LNC60
供料器台架（FeederBan
k
）
带式送料器（TapeFeeder）
统一更换台车
HOD（HandheldOperatingDevice）
坏板标记识别器
坏版标记识别
对破裂基板，可用此
传感器识别出不良
基板（电路）的标记
（坏版标记）。避免
在有坏版标记的电
路上进行贴片。（选
项
）
用于求出带引脚或球的元
件中心的摄像机。
安装在贴
片头（LNC
60或IC）端
部吸取元
件用的单
元
HMS（Height Measurement System）
HMS
主要用于测量基板
或元件高度的传感
器
存放吸嘴的单
元
支撑台（SupportTable）
支撑台
基板
支撑基板用的
台子。使用支撑
销可以提高稳
定性
。
用于检测带引脚元件有无引
脚悬浮（不良品）用的传感器。
（
选项
）
供给芯片等基板贴装
用元件的元件供给装
置
安装带式送料器等元
件供给装置的底盘。
在各单元（OCC等）需要对准
基板的贴片坐标位置（进行示
教）等时用此操作盘，
事先把带式送料器等元件
供给装置装配好，在进行新
生产准备工作时把整个台
车套上就可，可节省准备工
作时间
操作手册Ⅰ
1-1
1. 装置概要
1-1 本装置概要
本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。
贴片头从元件供应装置（带式送料器等）吸取元件，求出元件的中心后，将元件贴装到经过
编程的基板上的贴片坐标上。
①吸取元件
②识别元件中心及移动贴装位
置
③在基板上
贴装元件
操作手册Ⅰ
1-2

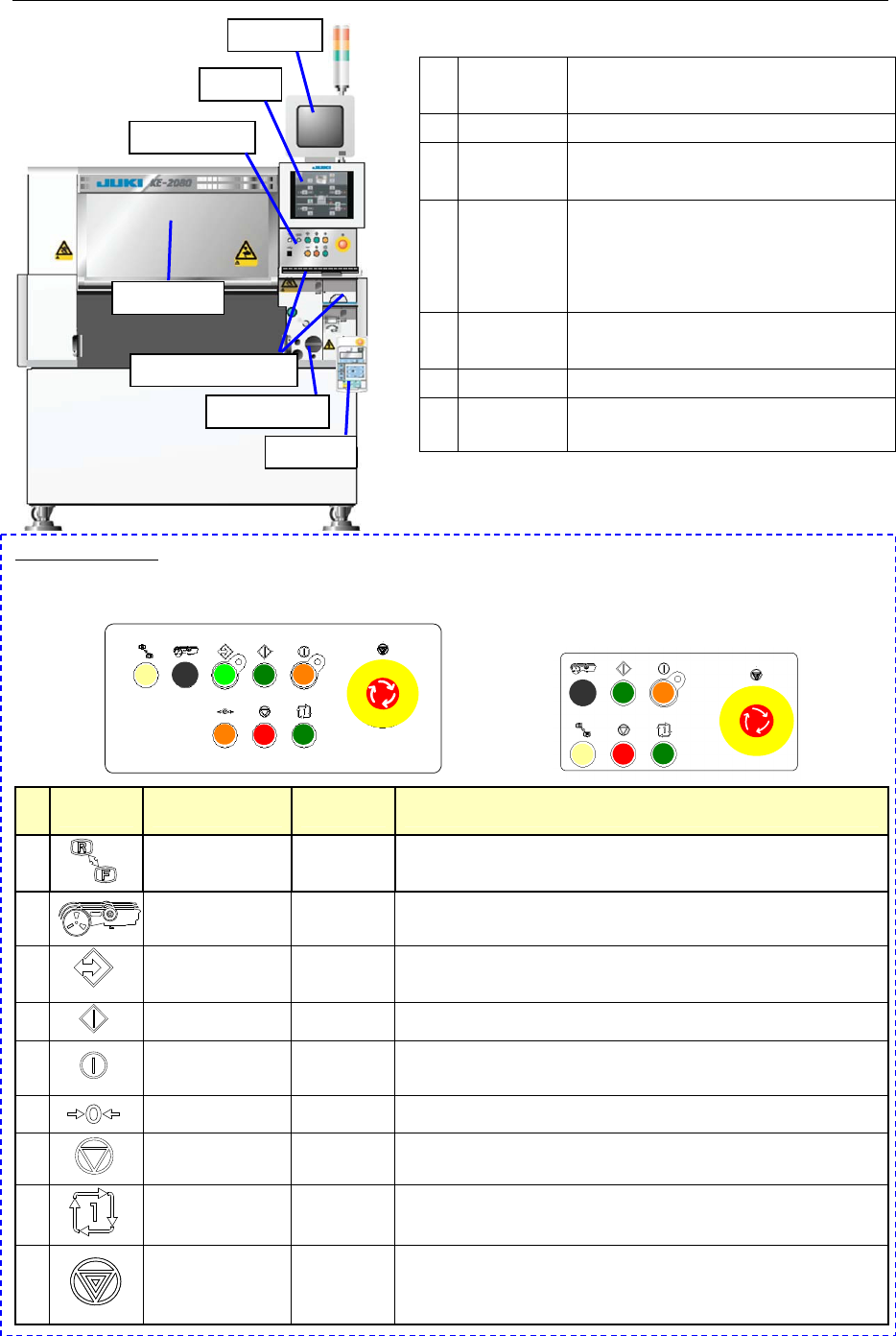

1-2 本装置的构成
① 监视器 示教用的监视器。可显示摄像机拍
摄到的图像。
② LCD 液晶显示器。可显示各种操作画面。
③ 操作面板 集中了各种装置的操作按钮。(请参
见下列“操作面板”)
④ 安全盖 在生产中打开安全盖时，装置会立
刻停止运转、或移动到目标位置后
停止。在打开安全盖的状态下操作
时，装置进入低速运转。
⑤
・
键盘
・
鼠标器
用于操作LCD上显示的各种画面。与
电脑操作类似。
⑥ 主开关 投入·切断装置的电源。
⑦ HOD
对准摄像机拍摄的图像位置进行示
教。
□ 操作面板 □
<前面的操作面板>
<后面的操作面板>
号
码
开关 英文名称 中文名称 功 能
1
Keyboard 键盘
键盘，用于切换操作<前面>、<后面>。
（使用选项的背面操作单元时）
2
Feeder 送料器
用于切换送料器单元的有效／无效。
（使用选项的不间断生产功能时）
3
Online 联机
用于装置与IS、或HLC联机。
联机状态下指示灯亮。
4
Start 开始 开始开关。用于执行生产动作等时。
5
Servo free 解除伺服
使伺服马达(X轴、Y轴、Z轴、θ轴)进入Motor Free状态。
指示灯点亮时为Motor Free状态。再按一次后马达被励磁。
6
Origin 回原点 全轴返回原点。
7
Pause/Stop 暂停，停止 结束生产。按一次为暂停，再按一次为结束。
8
Single cycle 单次循环
完成1块基板生产后按下即可结束生产。
再按一次为解除该模式。
9
Emergency
紧急停止
紧急停止开关。
用于装置出现异常动作或危及人体需要急刹车时。
向箭头方向旋转，即可恢复。
①监视器
②LCD
③操作面板
⑤键盘·鼠标器
⑦HOD
⑥主开关
④安全盖
