前言
本书概要
本书是为进行KE-2070／2070C、KE-2080／KE-2080R生产的操作方法入门书。
学习掌握了本书内容后，就可使用制作的生产程序，进行基板的生产。
有关生产程序的制作、其他设置方法等，请参见另一本『操作手册Ⅱ（程序员·管理者用）』。
此外，有关生产的详细信息，收录在附件CD『2070/2080/2080R使用说明书』中。
关于标示
● 菜单名、命令名等用「」标示。
菜单名等连续时用“／”标示。
例如：「文件」／「打开」。
● 固有名词用“ ”标示。
● 键名用[ ] 标示。
例如：[ESC] 、[ENTER]
● 手册名用『』标示。
例如：『KE-2080使用说明书』
● 有关联的复数名称略去共同文字部分以 “/” 标示
例如：KE-2070及KE-2080 → KE-2070/2080
Windows 2000及Windows XP → Windows 2000/XP
本书的构成
● 第1章 装置概要
讲解本装置的构成和概要。
● 第2章 作业程序
讲解投入电源到生产的流程。
● 第3章 生产时的各项处理
针对生产中常见的错误问题，讲解其原因和解决方法。
※ 本书是为掌握KE-2070／2070C、KE-2080／KE-2080R生产操作方法的入门书。本书未刊载
的内容，请参见附件CD『KE-2070/2080/2080R使用说明书』。
操作手册Ⅰ
S-2
用语集
贴片头（Head）
吸取元件、确定中心、进行贴片。「LNC60贴
片头」有6个贴片头，「IC贴片头」（只限于
KE-2080/2080R）有1个贴片头。
A
TC（
A
utoToolChanger）
VCS（VisionCenteringSystem）
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对
准贴片坐标位置的摄像机。
共面性检查（Coplanarity）
吸嘴（Nozzle）
贴片
吸嘴
LNC60（激光单元）
为求取元件中心
(定中心)的激光
功能。(可以同时
确定
6
个元件的中
LNC60
供料器台架（FeederBan
k
）
带式送料器（TapeFeeder）
统一更换台车
HOD（HandheldOperatingDevice）
坏板标记识别器
坏版标记识别
对破裂基板，可用此
传感器识别出不良
基板（电路）的标记
（坏版标记）。避免
在有坏版标记的电
路上进行贴片。（选
项
）
用于求出带引脚或球的元
件中心的摄像机。
安装在贴
片头（LNC
60或IC）端
部吸取元
件用的单
元
HMS（Height Measurement System）
HMS
主要用于测量基板
或元件高度的传感
器
存放吸嘴的单
元
支撑台（SupportTable）
支撑台
基板
支撑基板用的
台子。使用支撑
销可以提高稳
定性
。
用于检测带引脚元件有无引
脚悬浮（不良品）用的传感器。
（
选项
）
供给芯片等基板贴装
用元件的元件供给装
置
安装带式送料器等元
件供给装置的底盘。
在各单元（OCC等）需要对准
基板的贴片坐标位置（进行示
教）等时用此操作盘，
事先把带式送料器等元件
供给装置装配好，在进行新
生产准备工作时把整个台
车套上就可，可节省准备工
作时间
操作手册Ⅰ
1-1
1. 装置概要
1-1 本装置概要
本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。
贴片头从元件供应装置（带式送料器等）吸取元件，求出元件的中心后，将元件贴装到经过
编程的基板上的贴片坐标上。

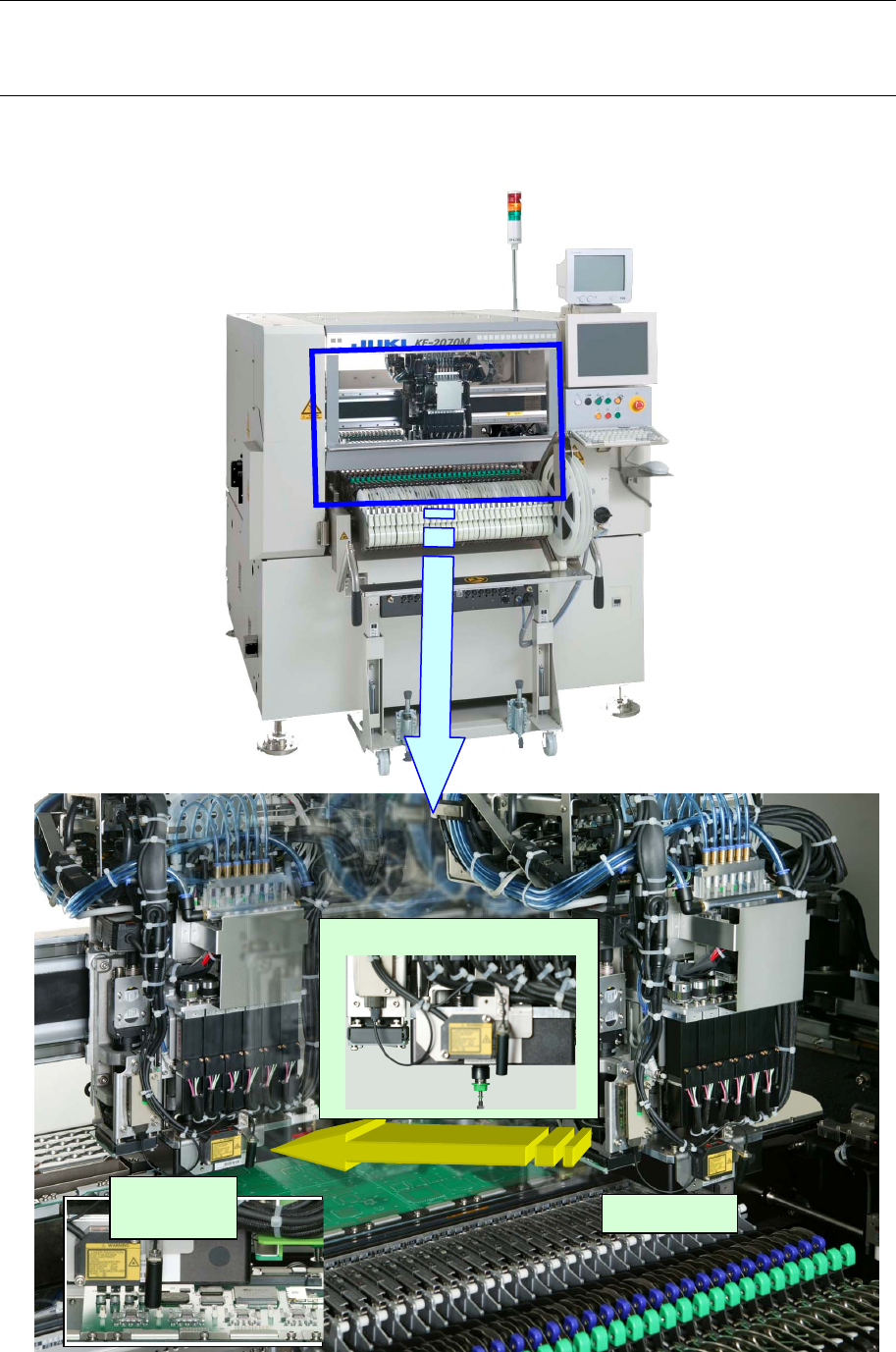

①吸取元件
②识别元件中心及移动贴装位
置
③在基板上
贴装元件
