エラーメッセージ
エラーメッセージエラーメッセージ
エラーメッセージ
負圧が異常だった場合、以下のエラーメッセージを表示します。
名称 内容
セット位置 負圧チェックエラーが発生したフィーダーセット番号を表示します。
ヘッド番号 負圧チェックエラーが発生したヘッド番号を表示します
部品番号 負圧チェックエラーが発生した部品番号を表示します
部品名 負圧チェックエラーが発生した部品名を表示します
閾値負圧 負圧チェックエラーが発生したノズルの設定負圧を表示します。
現在の負圧 負圧チェックエラーが発生した時点の負圧を表示します
IM
5/9
3.4
3.43.4
3.4
エラー
エラーエラー
エラー後
後後
後の
のの
の動作
動作動作
動作
「Ea7992：部品吸着エラー」から、運転再開時は次のように動作します。
電動駆動フィーダーの場合、部品がフィーダーの吸着位置に存在しているとみなし、次回吸着時に
フィーダー送りを行わず、同じ吸着位置から吸着を行います。 ただし、リセット動作やフィーダー脱着し
た場合は次回吸着時にフィーダー送りをします。
エアー駆動フィーダーの場合、メカの構造上、吸着時に必ずフィーダー送りを行います。運転再開前に、
手動による部品位置戻しをお願い致します。
3.5
3.53.5
3.5
履歴
履歴履歴
履歴
「Ea7992：部品吸着エラー」 が発生した場合、以下の履歴を出力します。
3.5.1
3.5.13.5.1
3.5.1
エラーログ
エラーログエラーログ
エラーログ

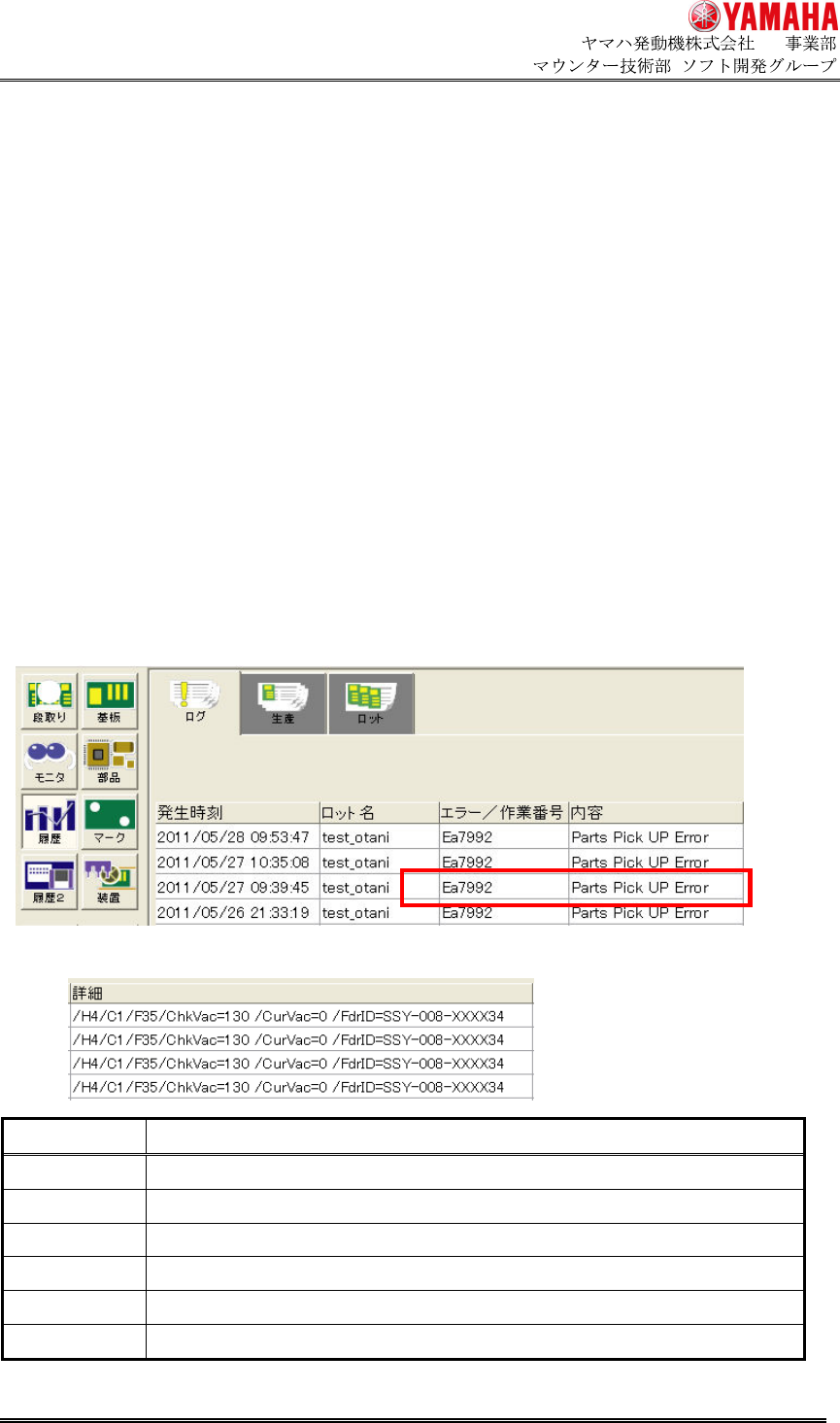

以下のようなエラー番号とエラー内容を表示します
詳細部分には以下の内容が表示されます。
名称 内容
H 負圧チェックエラーが発生したヘッド番号を表示します。
C 負圧チェックエラーが発生したカメラ番号を表示します。
F 負圧チェックエラーが発生したフィーダーセット番号を表示します。
ChkVac= 負圧チェックエラーが発生した際の設定負圧を表示します。
CurVac= 負圧チェックエラーが発生した際の測定負圧を表示します。
FdrID= 負圧チェックエラーが発生したフィーダーID を表示します。
IM
6/9
3.5.2
3.5.23.5.2
3.5.2
生産履歴
生産履歴生産履歴
生産履歴

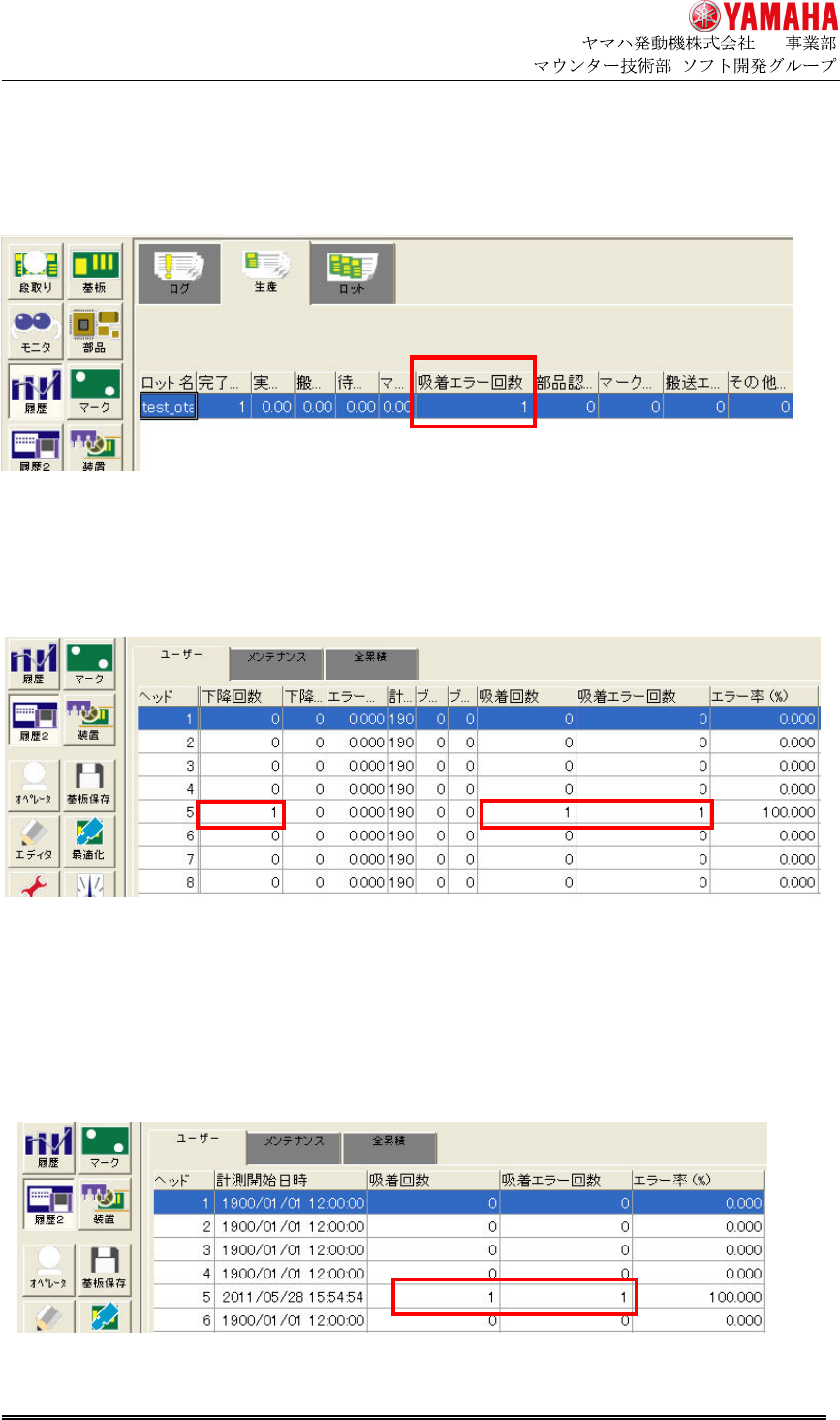

Ea7992 が発生した場合、吸着エラーが発生したと判断します。
生産履歴の「吸着エラー回数」をカウントアップします。
3.5.3
3.5.33.5.3
3.5.3
ヘッド
ヘッドヘッド
ヘッド履歴
履歴履歴
履歴
Ea7992 が発生した場合、吸着エラーが発生したと判断します。
ヘッド履歴の「吸着回数」、「吸着エラー回数」をカウントアップします。
また、ヘッド下降動作を行っているので、ヘッド履歴の「下降回数」をカウントアップします。
3.5.4
3.5.43.5.4
3.5.4
ノズル
ノズルノズル
ノズル履歴
履歴履歴
履歴
Ea7992 が発生した場合、吸着エラーが発生したと判断します。
ノズル履歴の「吸着回数」、「吸着エラー回数」をカウントアップします。
