- 104 - NOTE( 注記 ) #01....FOR LEFT SIDE (150MM) 左側（１５０ ＭＭ）用 #02....FOR LEFT SIDE (250MM) 左側（２５０ ＭＭ）用 #03....FOR RIGHT SIDE(150 MM) 右側（１５０ ＭＭ）用 #04....FOR RIGHT SIDE(250 MM) 右側（２５０ ＭＭ）用 #05....FOR LEFT SIDE (150MM) 左側（１５０…
- 103 -

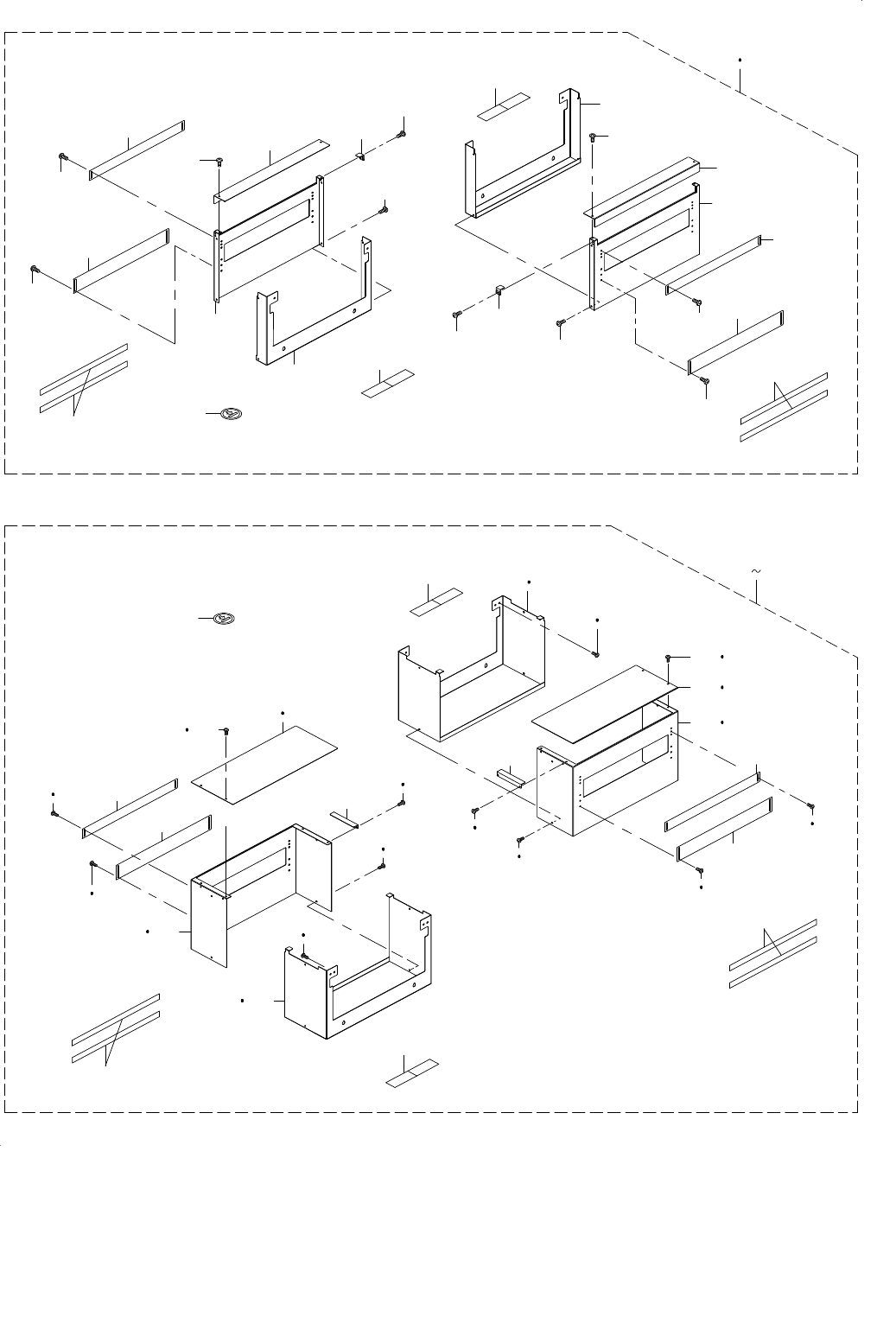

52.CONVEYOR EXTENTION COMPONENTS
搬送延長関係
7 8
15
16
19
20
9
10
11
12
13
14
21
22
23
19
20
23
24
24
25
26
17
18
25
26
27
17 18
13 14
21
22
5 6
1 4
- 104 -
NOTE( 注記 ) #01....FOR LEFT SIDE(150MM) 左側（１５０ ＭＭ）用
#02....FOR LEFT SIDE(250MM) 左側（２５０ ＭＭ）用
#03....FOR RIGHT SIDE(150MM) 右側（１５０ ＭＭ）用
#04....FOR RIGHT SIDE(250MM) 右側（２５０ ＭＭ）用
#05....FOR LEFT SIDE(150MM) 左側（１５０ ＭＭ）,
FOR RIGHT SIDE(150MM 右側（１５０ ＭＭ）用
#06....FOR LEFT SIDE(250MM) 左側（２５０ ＭＭ）,
FOR RIGHT SIDE(250MM 右側（２５０ ＭＭ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-87786 CONVEYOR_EX_150L_ASM
搬送延長１５０Ｌ組
1
2
#02
401-87788 CONVEYOR_EX_250L_ASM
搬送延長２５０Ｌ組
1
3
#03
401-87787 CONVEYOR_EX_150R_ASM
搬送延長１５０Ｒ組
1
4
#04
401-87789 CONVEYOR_EX_250R_ASM
搬送延長２５０Ｒ組
1
5
#05
400-11053 RAIL PLATE F(150)
レールプレートＦ（１５０）
(1)
6
#06
400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
(1)
7
#05
400-11054 RAIL PLATE R(150)
レールプレートＲ（１５０）
(1)
8
#06
400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
(1)
9
#05
400-11055 RAIL F(150)
レールＦ（１５０）
(1)
10
#06
400-11062 RAIL F(250)
レールＦ（２５０）
(1)
11
#05
400-11056 RAIL R(150)
レールＲ（１５０）
(1)
12
#06
400-11063 RAIL R(250)
レールＲ（２５０）
(1)
13
#05
400-11057 PWB GUIDE EX(150)
ＰＷＢガイドＥＸ（１５０）
(2)
14
#06
400-11064 PWB GUIDE EX(250)
ＰＷＢガイドＥＸ（２５０）
(2)
15
#05
401-86617 CONVEYOR_BELT_S_150
搬送ベルトＳ＿１５０
(2)
16
#06
401-86618 CONVEYOR_BELT_S_250
搬送ベルトＳ＿２５０
(2)
17
#05
NM-6040002-SN NUT M4
六角ナット Ｍ４Ｘ０．７ ２種
(8)
18
#06
NM-6040002-SN NUT M4
六角ナット Ｍ４Ｘ０．７ ２種
(12)
19
#05
400-11072 JOINT PLATE F(150)
ジョイントプレートＦ（１５０）
(2)
20
#06
401-40931 JOINT_PLATE_250
ジョイントプレート２５０
(2)
21
#05
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(6)
22
#06
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
23 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
24 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
25
#05
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
26
#06
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
27 HX-0044000-00 CABLE BAND
束線バンド
(5)
- 105 -
53.CONVEYOR COVER COMPONENTS
搬送カバー関係
30
30
28
29
13 16
9
7
1
2
6
9
5
3
9
9
9
8
7
9
5
4
3
8
9
9
4
9
6
11
12
12
10
10
28
9
21 22
19
20
26
27
26
27
24
17
18
19
20
26
27
21
22
23
26
27
24
25
26
27
23
26
27
26
27
26
27
26
27
26
27
26
27
25
26
27
17
18
