- 111 - 56. COPLANARITY UNIT COMPONENTS コプラナリティ関係 ５８ １ ２２ ２４ ２６ ２５ ２７ １９ ２８ １８ ６０ ６１ ５９ ２１ ２３ ２０ ３６ ４６ ４７ ３９ ３９ ４８ ３４ ３５ ３７ ３８ ４４ ４５ ３３ ５ ７ ５８ ５７ ４２ ４１ ４０ ４ １６ ２ １０ １７ ９ ３ １４ １１ ８ ６ ７ ５ １５ １３ １４ ３１ ３１ ２９ ３０ ４９ １２ ４３ ５４ ５…
- 110 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EZ-1458644-11 READER BAR CODE
バ−コ−ド リ−ダ （ＧＤ４４３０−ＢＫ）
2
2 401-73414 BARCODE_READER_BR
バーコードリーダブラケット
2
3 401-73415 BARCODE_READER_HOOK
バーコードリーダフック
2
4 401-73482 USB BARCORD READER CABLE(4M)
ＵＳＢバーコードリーダーケーブル（４Ｍ）
2
5 401-58914 BRB_MAGNET
ＢＲＢマグネット
2
6 401-86831 ETF_POSITION_BARCODE_SEAL
ＥＴＦ位置バーコードシール
2
7 401-73416 USB_BR_A
ＵＳＢブラケットＡ
1
8 401-73417 USB_BR_B
ＵＳＢブラケットＢ
1
9 401-73481 USB REPEATER CABLE
ＵＳＢリピーターケーブル
1
10 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
11 HX-0066900-00 GROMMET
グロメット
0.05
12 401-75871 DUMMY_USB_BR
ダミーＵＳＢブラケット
1
- 111 -

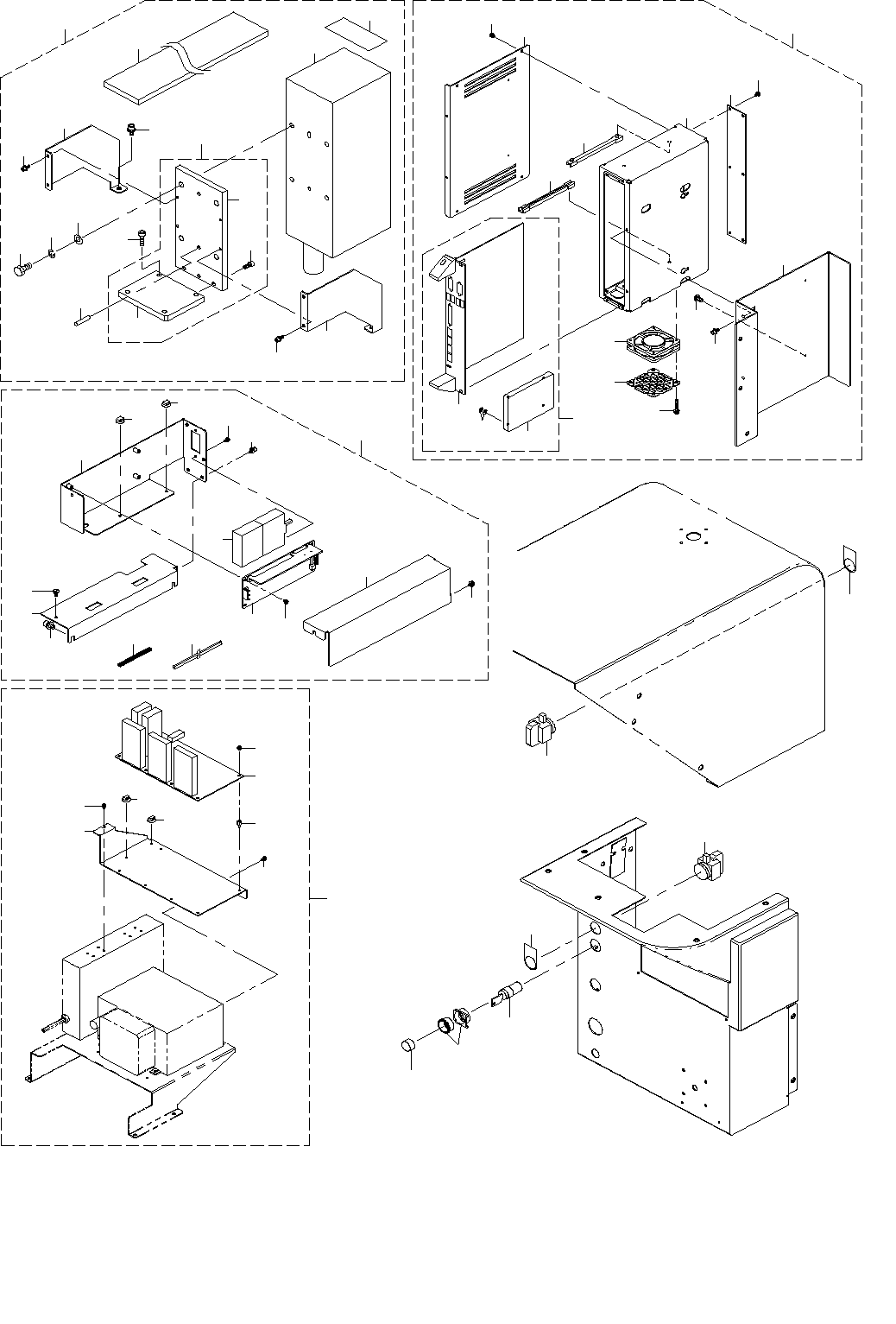

56.COPLANARITY UNIT COMPONENTS
コプラナリティ関係
５８
１
２２
２４
２６
２５
２７
１９
２８
１８
６０
６１
５９
２１
２３
２０
３６
４６
４７
３９
３９
４８
３４
３５
３７
３８
４４
４５
３３
５
７
５８
５７
４２
４１
４０
４
１６
２
１０
１７
９
３
１４
１１
８
６
７
５
１５
１３
１４
３１
３１
２９
３０
４９
１２
４３
５４
５５
５５
５６
５６
５１
５２
５３
５０
３２
- 112 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-92254 COPLA_SENSOR_ASM
コプラナリティセンサ組
1
2 400-97422 COPLANARITY SENSOR
コプラナリティセンサー
(1)
3 PH-0600282-U0 PARALLEL PIN
平行ピン
(2)
4 E4595-855-000 VAC SPONGE
ＶＡＣスポンジ
(1)
5 SM-9082003-SC SCREW M8 L=20
六角ボルト
(4)
6 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
7 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
8 400-99486 COPLANARITY SENSOR BASE ASM
コプラナリティセンサベース組
(1)
9 400-94694 COPLA HOLD BLOCK
コプラホールドブロック
(1)
10 400-94690 COPLA HOLD BASE
コプラホールドベース
(1)
11 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(3)
12 400-94691 COPLA BR R
コプラブラケット Ｒ
(1)
13 400-94692 COPLA BR L
コプラブラケット Ｌ
(1)
14 SL-6041092-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
15 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
16 400-99488 APERTURE LABEL
開口部ラベル
(1)
17 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
18 401-92255 COPLA PWR BOX ASM
コプラナリティ電源ボックス組
1
19 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
20 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
21 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
22 HX-0070500-00 POWER SUPPLY
電源
(1)
23 401-92258 COPLA_POWER_STAY
コプラパワーステー
(1)
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
25 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
27 401-32931 COPLA_POWER_COVER
コプラ電源カバー
(1)
28 401-32932 COPLA_POWER_BRACKET
コプラ電源ブラケット
(1)
29 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.1)
30 HX-0067100-0A GROMMET
グロメット
(0.07)
31 HX-0070600-0A MOUNT BASE
マウントベース
(2)
32 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
33 401-92256 COPLA_CTRL_BOX_ASM
コプラナリティコントロール組
1
34 400-93510 Y_FAN_GUARD_C
ファンガード６０
(1)
35 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
36 401-32927 COPLA_PCB_BOX
コプラ基板ボックス
(1)
37 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
39 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
(1)
40 401-63856 COPLANARITY UNIT CPU ASM
コプラナリティユニットＣＰＵ組
(1)
41 401-23242 CPU BOARD
ＣＰＵボード
(1)
42 401-60224 COPLA SSD ASM (WIN7)
コプラＳＳＤ組（Ｗｉｎ７）
(1)
43 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(8)
44 401-32928 COPLA_PCB_COVER
コプラ基板カバー
(1)
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
46 401-32990 COPLA CPU BACKBOARD PCB ASM
コプラＣＰＵバックボード基板組
(1)
47 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
48 401-33048 FAN MOTOR ASM
ファンモータ組
(1)
49 401-92259 COPLA_CTRL_BR
コプラコントロールブラケット
(1)
50 401-92257 COPLA_MONITOR_SW_ASM
コプラモニタスイッチ組
1
51 400-97434 COPLA MONITOR SWITCH BOARD
コプラモニタ切替ボード
(1)
52 400-85415 STUD_BSU_306
スタッド＿ＢＳＵ＿３０６
(6)
53 SL-4030581-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(6)
54 401-92260 COPLA_MONITOR_SW_BR
コプラモニタスイッチブラケット
(1)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
56 HX-0070600-00 MOUNT BASE
マウントベース
(2)
57 401-14258 COPLA_OPTIN_PLATE
コプラオプションプレート
2
58 400-99903 PILOT LAMP
パイロットランプ
2
59 HA-0063800-1A SWITCH
スイッチ
1
60 HA-0053500-3A SWITCH
スイッチ
1
61 HA-0055200-20 SWITCH
スイッチ
1
