- 5 -

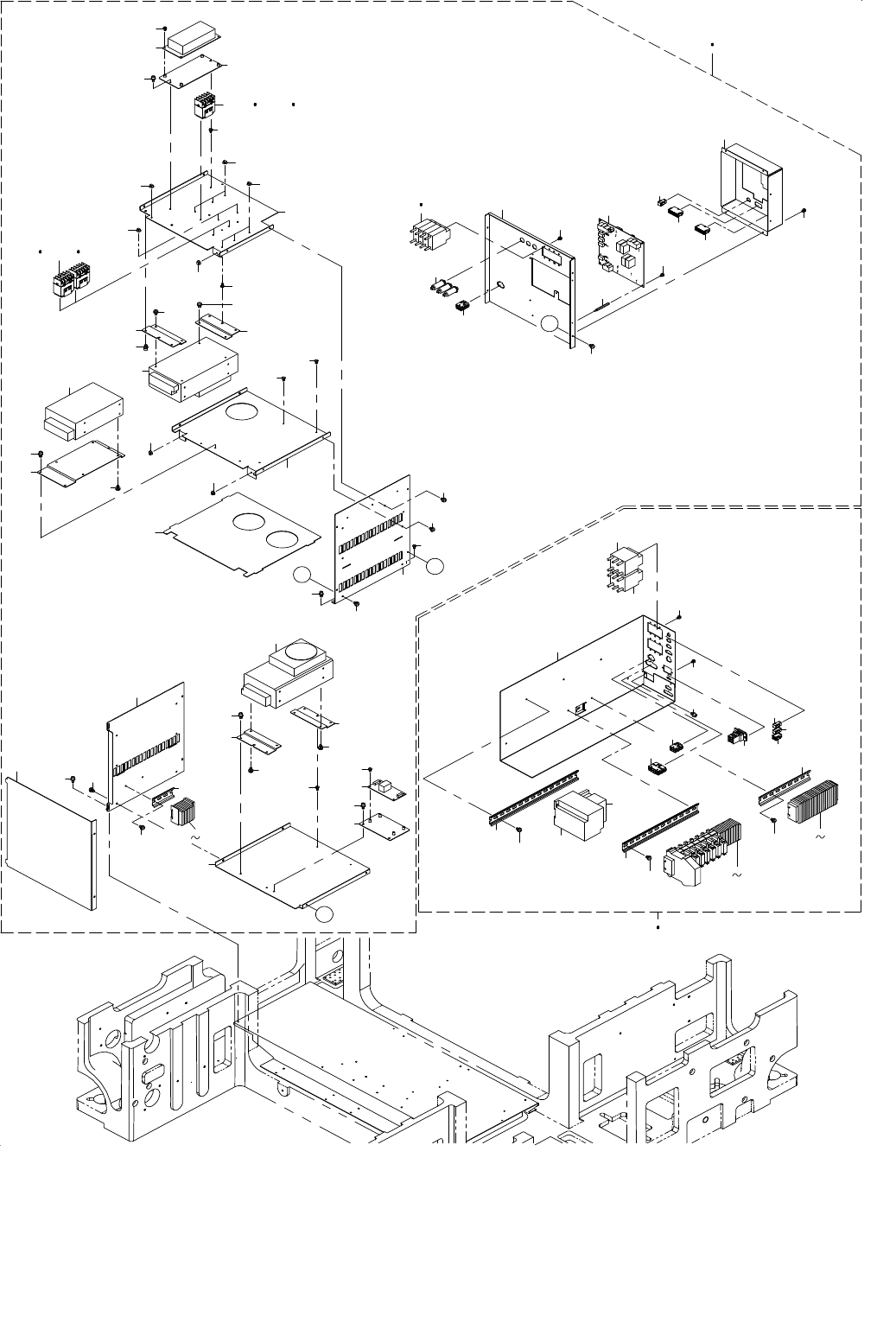

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
4
12
8
13
12
10
6
5
2
19
15
17 18
16
14
7
3
3
9
9
11
11
20
24
33
25
24
27
28
29
34
35
38
26
30
22
23
25
37
21
32
31
36
A
A
1
39
41
42
40
43
44
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47582 VACUUM_PUMP_ASM
真空＿ポンプ＿組
1
2 401-29244 VACUUM PUMP ASM
真空ポンプ組
(1)
3 401-66451 VP_RUBBER
真空ポンプラバー
(2)
4 SL-6040642-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(2)
5 PX-0553020-00 SILENCER
サイレンサ
(1)
6 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
7 401-66450 VP_STAY
真空ポンプステイ
(1)
8 401-66448 VP_BR
真空ポンプブラケット
(1)
9 401-66449 VP_FIX_BR
真空ポンプ固定ブラケット
(2)
10 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
(1)
11 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
12 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
13 401-47523 PLATE_SUPPORT
プレートサポート
2
14 401-83539 BREAKER_ASM
ブレーカ組
1
15 401-29262 AC INPUT SURGE PROTECTOR ASM
ＡＣ入力サージプロテクタ組
(1)
16 401-83474 BREAKER_BR
ブレーカブラケット
(1)
17 401-82380 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 401-82381 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(1)
20 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(2)
21 401-83537 CTRL_UNIT_ASM
コントロールユニット組
1
22 401-47545 CTRL_BASE_L
ＣＴＲＬベースＬ
(1)
23 401-47544 CTRL_BASE_U
ＣＴＲＬベースＵ
(1)
24 HX-0002600-00 GUIDE RAIL
ガイドレール
(14)
25 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
26 400-47087 BACK_BOAD_BAR
バックボードバー
(1)
27 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
28 401-72512 CPCI BACK BOARD 6SLOT
ＣＰＣＩバックボード６スロット
(1)
29 SL-4851091-SC SCREW
座金付きねじ
(16)
30 401-47546 CTRL_UNIT_FRAME
ＣＴＲＬユニットフレーム
(1)
31 401-23242 CPU BOARD
ＣＰＵボード
(1)
32 401-90921 IP-X11 SET GEN ASM(RS-1)
ＩＰ−Ｘ１１ 汎用機 セット組図（ＲＳ−１）
(1)
33 401-29141 DC FAN ASM
ＤＣファン組
(2)
34 HM-0003300-30 FAN GUARD
ファンガード
(2)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(4)
36 401-28871 IO CONTROL PCB ASM
ＩＯコントロール基板組
(1)
37 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
39 401-82995 SUPER_INPAUSE_PWB_STAY
スーパーインポーズ基板ステイ
(1)
40 401-97864 SUPER IMPOSE BOARD
スーパーインポーズボード
(1)
41 HX-0035400-0P SPACER
基板サポート
(1)
42 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
43 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
44 401-29648 POSITION BOARD
ポジションボード
(1)
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
4
4
5
7
6
9
10
13
21
22
26
8
23
25
24
1 2
40
40
40
41
42
43
44
46
47
48
49
50
51
52
52
52
52
52
52
53
53
53
53
54
54
54
54
54
B
B
56
A
56
56
82
56
57
58
59
56
55
60
76
75
61
73
74
83
52 65 66
52 65 66
63 64
62
67
72
38 39
45
77
A
52
54
11
12
36
37
7
28 35
27
3
40
52
52
52
55
55
55
55
55
55
78
79
80
81
52
