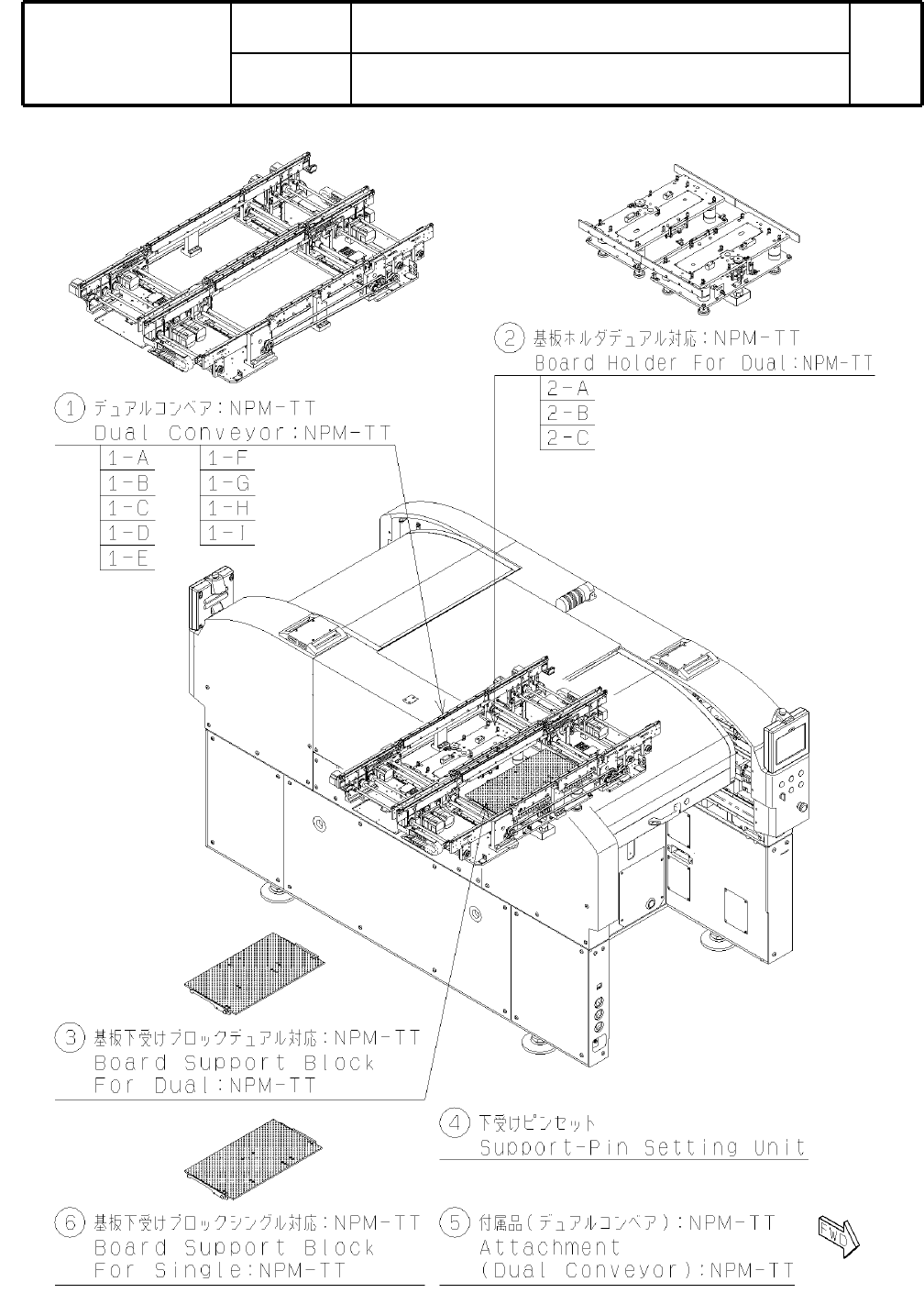

1 NPM-TT:プロダ クションモジュラー NPM-TT:Product ion M odular キットレイアウト Model No. 製品品番 Model Name 製品名称 NM-EJM 3D KIT LAYOUT - - U1 ( KEJM3DS-07-1 )

100%1 / 460
ｵﾌﾟｼｮﾝ名
Option Name
ユニットページ
UNIT Page
ｾｸｼｮﾝページ
Section Page
キット品番
Kit No.
キット名称 Kit Name
O207 N610072046AA 膜厚ゲージ 0-250μm/目盛10μm GAUGE 0-250micro/scale10micro
O209 N610072047AA 膜厚ゲージ 0-500μm/目盛20μm GAUGE 0-500micro/scale20micro
O211 N610076379AA メンテナンス治具:NPM MAINTENANCE JIG:NPM
O213 N610126470AA 給油セット Lubrication Set
O215 N610105662AA 付属品収納ケース Attachment Case
O217 N610124224AA ヘッドスタンド(2ヘッド):NPM-W Head Stand(2Head):NPM-W
O219 N610008706AA ノズルケース:高速機用 Nozzle Case:High-Speed Type
O221 N610087275AA ノズルケース:多機能ノズル保管用 Nozzle Case:Multi-Function Head
O223 KXFX03XTA00 スプライシング治具台車 Splicing Jig Cart
O225 KXFX037PA00 フィーダスタンド:FAタイプ Feeder Stand:FA Type
O227 N610102613AA フィーダセットジグ Feeder Set Jig
O229 N610088306AA 搬送ライン950mm対応:NPM Transport Line 950mm Support:NPM
O231 N610085234AA 搬送ライン930mm対応:NPM Transport Line 930mm Support:NPM
O233 N610128856AA ヘッド収納箱:NPM Head Case:NPM
O235 N610129645AA 3D収納箱:NPM 3D Case:NPM
O237 N610101135AA 有線ハンディスキャナー:NPM Wired Handy Scanner:NPM
O239 N610142204AA 有線ハンディスキャナー置き台:NPM-TT
Wired Handy Scanner Putting Stand:NPM- TT
O241 N610080806AA FAパソコンキット FA PC kit
O243 N610131666AA HUBキット HUB kit
O245 N610101859AA
Power Supply Unit Cable Set(Feeder/Cart) Power Supply Unit Cable Set(Feeder/Cart)
O247 N610142041AF 下受けピン(自動交換用) Support Pin(Automatic Change)
O249 N610144865AB 下受けピン用ノズル(No.100) Support Pin Nozzle(No.100)
O251 N610144866AB 下受けピン用ノズル(No.1100) Support Pin Nozzle(No.1100)
O253 N610142677AB 下受けピン用ノズルチェンジャー:NPM Support Pin Nozzle Changer:NPM
O255 N610144183AB
基板下受けブロック(自動交換用):NPM-TT(Front側)
Board Support Block(Automatic Change):NPM-TT(Front Side)
O257 N610144184AB
基板下受けブロック(自動交換用):NPM-TT(Rear側)
Board Support Block(Automatic Change):NPM-TT(Rear Side)
O259 N610145493AA 下受けピン自動交換用ストッパー
Stopper Unit:Support Pin Automatic Change
O261 N610060938AA 交換台車(17連):NPM Feeder Cart(17 Rows):NPM
O269 N610073094AA カッテイングユニット:NPM Cutting Unit:NPM
O271 N610084837AA 銘板・警告ラベル(交換台車(17連)):NPM Label(Feeder Cart(17 Rows)):NPM
O273 N610065247AA 交換台車(17連)制御:NPM Feeder Cart(17 Rows)(H):NPM
O275 N610104458AA 付属品(交換台車):NPM Attachment(Feeder Cart):NPM
O277 N610136791AA 17連交換台車駆動部:NPM-TT Feeder cart drive unit:NPM-TT
O281 N610073130AA 交換台車支持部(前側):NPM Feeder cart support(front side):NPM
O283 N610090796AA ドロアコネクタ延長部:NPM Coupler Extension Part:NPM
O285 N610101773AA
銘板・警告ラベル(ドロアコネクタ延長ユニット):NPM
Label(Coupler Extension Unit):NPM
O287 N610143766AA
フィーダーテーブルカバー(17連台車対応):NPM-TT
Feeder Table Cover(Feeder Cart):NPM-TT
O291 N610143851AA
銘板・警告ラベル(フィーダテーブルカバー(17連)):NPM-TT
Label(Feeder Table Cover):NPM-TT
O293 N610144460AA トレイ連結コネクタ用カバー部:NPM-TT Connecting Cover Tray:NPM-TT
U41
U37
U31
U33
U35
U39
Feeder cart unit U45
Feeder cart U43
Option
Wired Handy Scanner Unit
Option
Support Pin Automatic Change Unit
1
NPM-TT:プロダクションモジュラー
NPM-TT:Production Modular
キットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM3D
KIT LAYOUT
--
U1
( KEJM3DS-07-1 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
1
NPM-TT:プロダクションモジュラー
NPM-TT:Production Modular
キットリスト
Model No.
製品品番
Model Name
製品名称
NM-EJM3D
KIT LIST
1
1
N610136587AA Dual Conveyor:NPM-TT
デュアルコンベア:NPM-TT
O1
1
2
N610136588AA Board Holder For Dual:NPM-TT
基板ホルダデュアル対応:NPM-TT
O19
2
3
N610136590AA
Board Support Block For Dual:NPM-TT
基板下受けブロックデュアル対応:NPM-TT
O25
1
4
N610137921AA Support-Pin Setting Unit
下受けピンセット
O27
1
5
N610138242AA Attachment(Dual Conveyor):NPM-TT
付属品(デュアルコンベア):NPM-TT
O29
1
6
N610136589AA
Board Support Block For Single:NPM-TT
基板下受けブロックシングル対応:NPM-TT
O31
U2
--
