SIPLACE HS-50 Detailed Circuit Diagram Folder
07/2001 US Edition

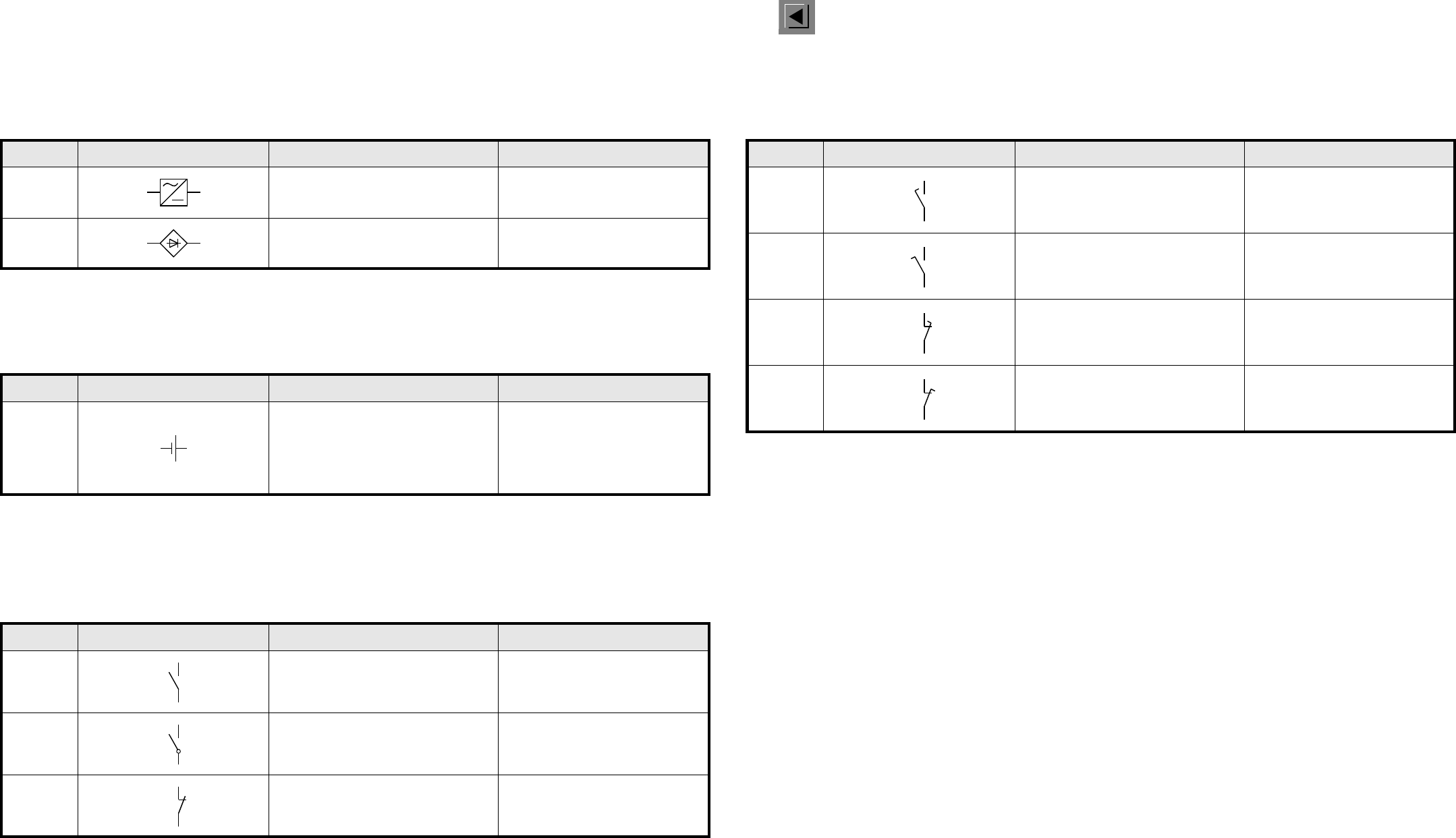

0 Drawing Numbering System 13
I
0.1.20 Blocksymbole für Leistungsumrichter /
Block symbols for power converters
0.1.21 Primärzellen und Akkumulatoren / Primary cells and accumulators
0.1.22 Kontakte mit zwei oder drei Schaltstellungen /
Contacts with two or three positions
0.1.23 Voreilende und nacheilende Kontakte / Early and late operating con-
tacts
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
06-14-03 Gleichrichter Rectifier
06-14-04 Gleichrichter in Brückenschaltung
Rectifier in full wave (bridge) con-
nection
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
06-15-01
Primärzelle
Anmerkung:
Die längere Linie kennzeichnet den
positiven Pol, die kürzere den negati-
ven. Die kürzere Linie darf zur Verdeut-
lichung breiter gezeichnet werden.
Primary cell or accumulator
Note:
The longer line represents the posi-
tive pole, the short line the negative
pole. The short line may be thick-
ened for emphasis.
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
07-02-01
Schließer
Schaltfunktion, allgemein
Schalter
Make contact
07-02-02
Schließer
Schaltfunktion, allgemein
Schalter
Make contact
07-02-03 Öffner Break contact
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
07-04-01
Voreilender Schließer (eines Kontakt-
satzes), der relativ zu anderen Kontak-
ten des Kontaktsatzes früher schließt
Make contact (of a multiple contact
assembly) which is early to close
relative to the other contacts of the
assembly
07-04-02
Nacheilender Schließer (eines Kontakt-
satzes), der relativ zu anderen Kontak-
ten des Kontaktsatzes später schließt
Make contact (of a multiple contact
assembly) which is late to close rel-
ative to the other contacts of the
assembly
07-04-03
Nacheilender Öffner (eines Kontaktsat-
zes), der relativ zu anderen Kontakten
des Kontaktsatzes später öffnet
Break contact (of a multiple contact
assembly) which is late to open rela-
tive to the other contacts of the
assembly
07-04-04
Voreilender Öffner (eines Kontakt-
satzes), der relativ zu anderen Kontak-
ten des Kontaktsatzes früher öffnet
Break contact (of a multiple contact
assembly) which is early to open rel-
ative to the other contacts of the
assembly
SIPLACE HS-50 Detailed Circuit Diagram Folder
07/2001 US Edition

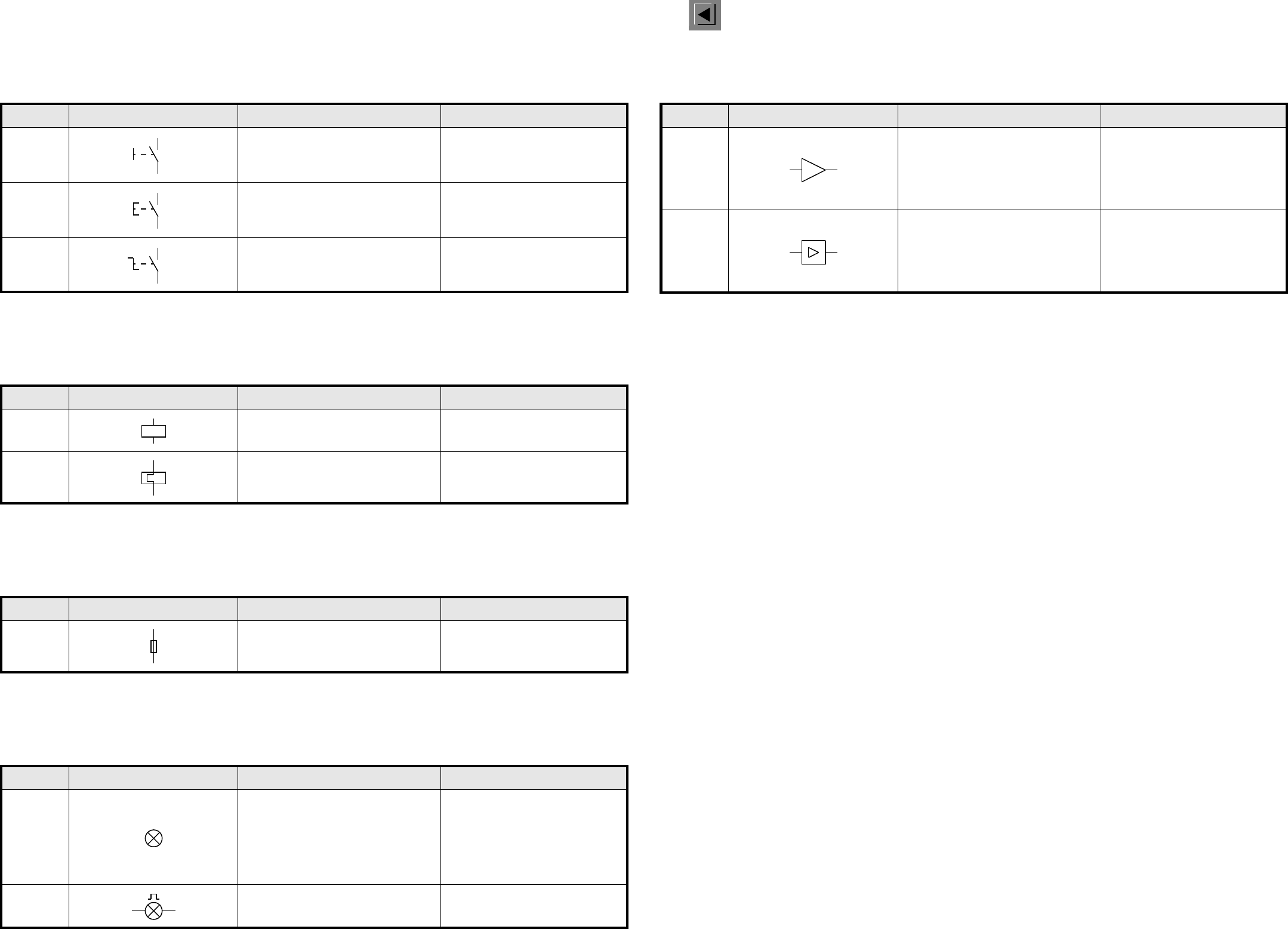

0 Drawing Numbering System 14
I
0.1.24 Handbetätigte Schalter / Single-pole switches
0.1.25 Elektromechanische Antriebe / Operating devices
0.1.26 Sicherungen und Sicherungsschalter / Fuses and fuse-switches
0.1.27 Leuchtmelder und Signaleinrichtungen / Lamps and signalling devices
0.1.28 Verstärker / Amplifiers
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
07-07-01 Handbetätigter Schalter, allgemein
Manually operated switch,
general symbol
07-07-02
Druckschalter (nicht rastend)
Taster
Push-button switch (non-locking)
07-07-04 Drehschalter (rastend) Turn-switch (locking)
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
07-15-01
Elektromechanischer Antrieb, allgemein
Relaisspule, allgemein
Operating device, general symbol
07-15-21
Elektromechanischer Antrieb eines
Thermorelais
Actuating device of a thermal relay
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
07-21-01 Sicherung, allgemein Fuse, general symbol
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
08-10-01
Lampe, allgemein
Leuchtmelder, allgemein
RD rot
YE gelb
GN grün
BU blau
WH weiß
Lamp, general symbol
Signal lamp, general symbol
RD = red
YE = yellow
GN = green
BU = blue
WH = white
08-10-02 Leuchtmelder, blinkend Signal lamp, flashing type
Nr. / No. Schaltzeichen / Symbol Beschreibung Description
10-15-01
Verstärker, allgemein
dargestellt mit Ein- und Ausgang
Anmerkung:
Die Spitze des Dreiecks muß in die
Übertragungsrichtung zeigen.
Amplifier, general symbol
Repeater, general symbol
shown with input and output
Note:
The triangle is pointed in the direc-
tion of transmission.
10-15-02
Verstärker, allgemein
dargestellt mit Ein- und Ausgang
Anmerkung:
Die Spitze des Dreiecks muß in die
Übertragungsrichtung zeigen.
Amplifier, general symbol
Repeater, general symbol
shown with input and output
Note:
The triangle is pointed in the direc-
tion of transmission.
