下図 ﾆﾀﾞﾝｽﾞﾄﾂﾊﾟ ｾﾝｻｰｹｰﾌﾞﾙ 1-8 39- 126- 11 を 参 考図 のよ うに引き回す 黄枠のコネクタ を装リア側の D R4 基板に 接続。接 続箇所はコ ネクタマークﾁ ｭｰﾌﾞに 従う こと。 接続後にケー ブルをバッ クア ップの下中央 を通し、フ ロ ント 側へ引き出す 制御系 配線の引き回し 標準 スト ッパ DR3へ 2段 スト ッパ DR4へ 1 41 2段スト ッパ 上昇 DR 4- 12 1…
145 のマークﾁｭｰﾌﾞがついた端末処理済の限定反射板型光電センサ(E3S-LS3N)1 本と
下図 4-289-943-01 ﾆﾀﾞﾝｽﾄﾂﾊﾟｾﾝｻﾌﾞﾗｹﾂﾄ(R)を用意する
基板通過確認(M2)組み立て
シックネス 1mm を黄線の隙間差し込む
既存ねじで取り付け
付属ねじで固定
線は左側へ出す
下図ﾆﾀﾞﾝｽﾞﾄﾂﾊﾟｾﾝｻｰｹｰﾌﾞﾙ 1-839-126-11 を参考図のように引き回す
黄枠のコネクタを装リア側の DR4 基板に接続。接続箇所はコネクタマークﾁｭｰﾌﾞに
従うこと。
接続後にケーブルをバックアップの下中央を通し、フロント側へ引き出す
制御系配線の引き回し
標準
ストッパ
DR3へ
2段
ストッパ
DR4へ
141 2段ストッパ上昇 DR4-12
142 2段ストッパ下降 DR4-13
143 基板到着確認 DR4-14
144
基板通過
確認(M1)
DR4-15
145
基板通過
確認(M2)
DR4-16
リア側
フロント側
DR4
追加
SV
1092
LR6

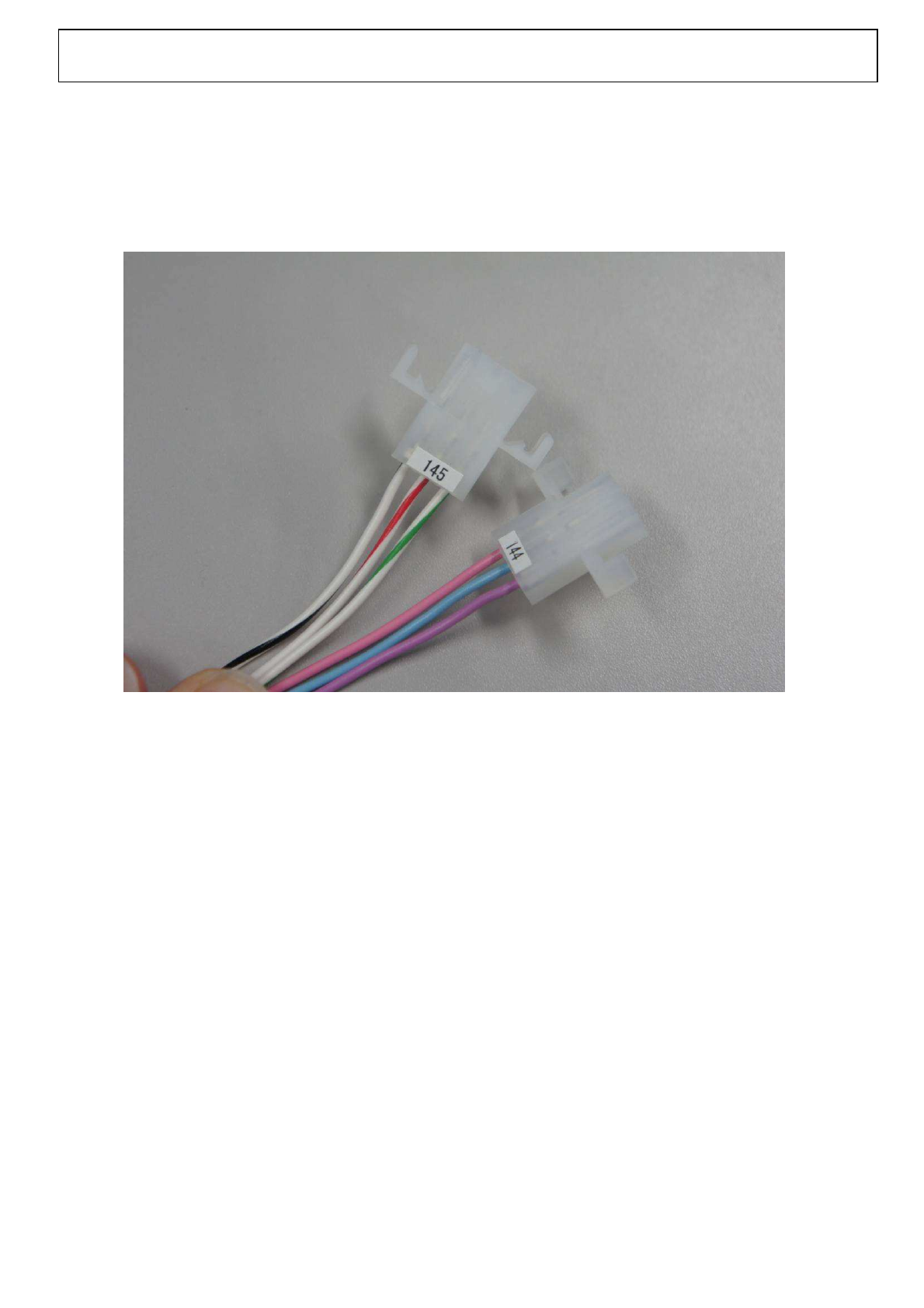

前頁で引き回したケーブルのコネクタ番号「144」,「145」を引き出す
144 を左側のセンサ基盤通過確認(M1)と接続
145 を右側のセンサ基盤通過確認(M2)と接続
基板通過確認(M1、M2)コネクタ接続
