ﾆﾀﾞﾝｽﾞﾄﾂﾊﾟｾﾝｻｰ ｹｰﾌﾞﾙ 1-8 39-1 26- 11 の 接続し てい ないコネ クタ 1 41,142,1 43 を 下図 の 指示 する場所へ 接続する 制御系 配線の引き回し ( 2) コネ クタ下段の 4 ピン へ 143 を 接続 ラベルの 指示する番号に あわ せて 141,1 42 を 接続
右側の基板ストッパセンサケーブルを外す（流れ方向により既に外れている場合有り）
左側の基板ストッパセンサケーブルを接続（流れ方向により既に外れている場合有り）
ストッパセンサケーブル接続

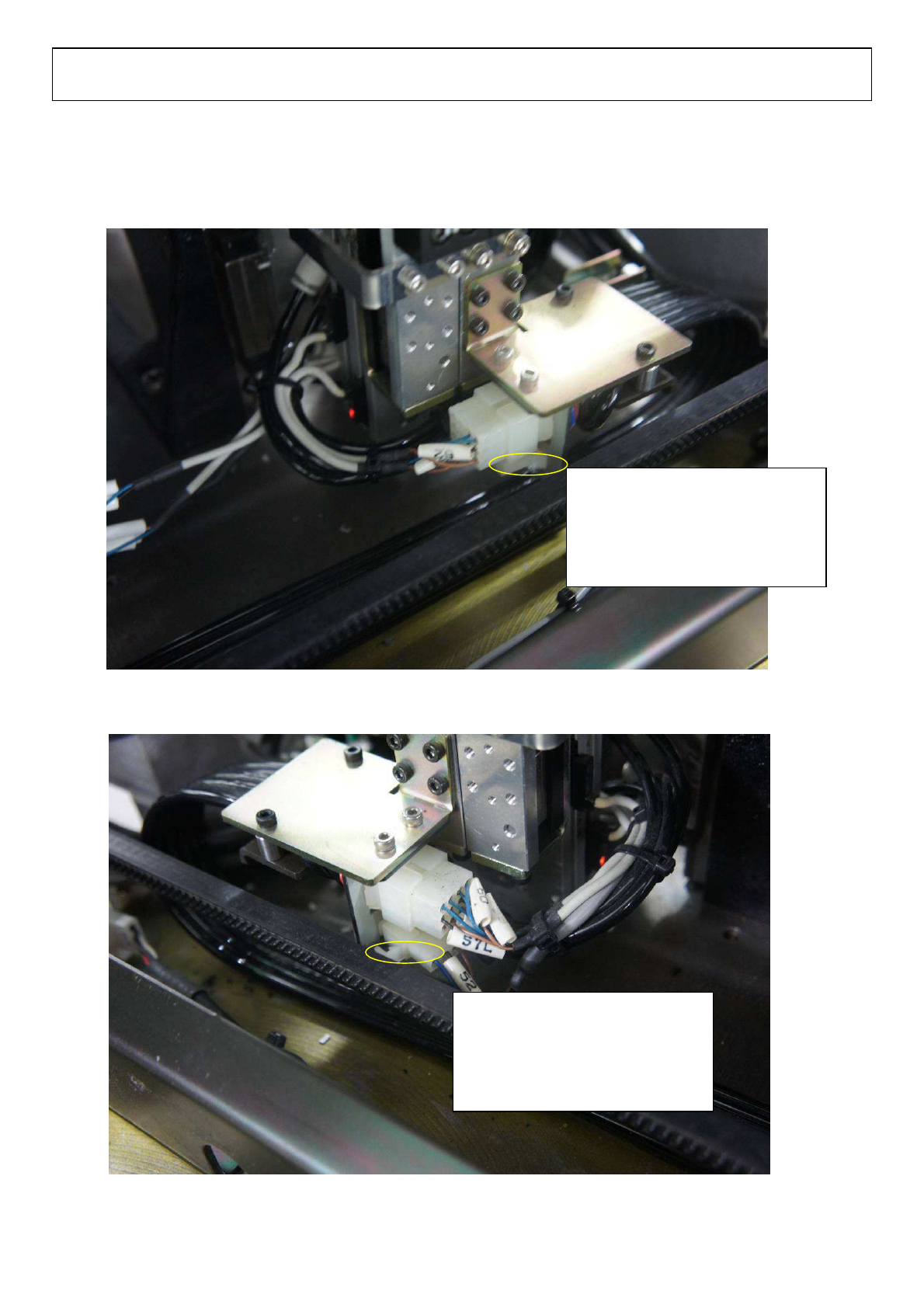

ブラケット下側の４ピン
を引く抜く
写真は引き抜き済みのもの
写真と同状態にすれば OK
ブラケット下側の４ピン
を差し込む
写真は差し込み済みのもの
写真と同状態にすれば OK

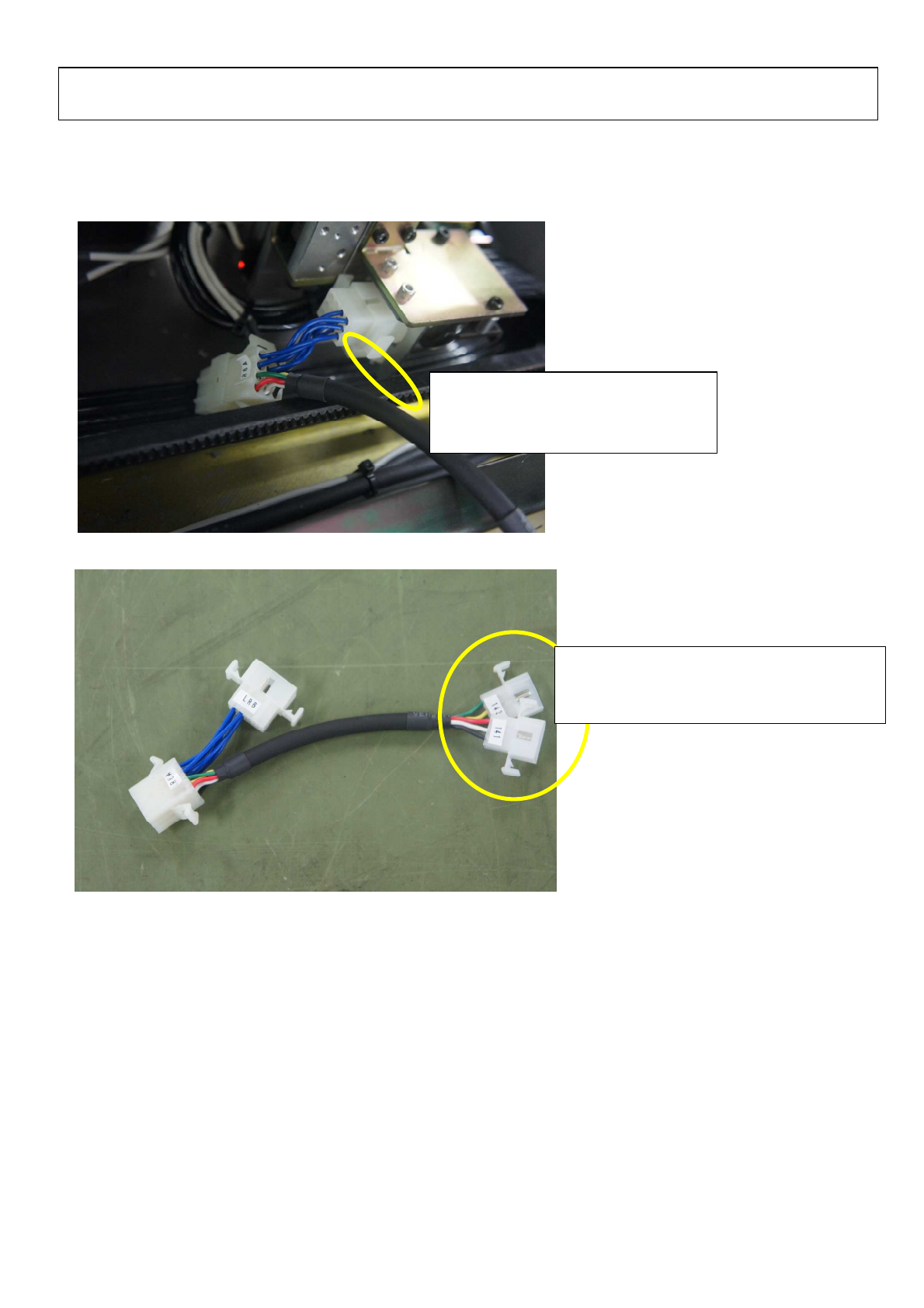

下図の、ﾆﾀﾞﾝｽﾄﾂﾊﾟｾﾝｻｰﾌﾞﾝｷｹｰﾌﾞﾙ 1-839-238-11 を用意する
ｹｰﾌﾞﾙを右側のストッパセンサケーブルへ下図の様に割り込ませる
ストッパセンサケーブル接続(2)
もともとあった１２ピンを引き抜き、間にﾆﾀﾞﾝｽﾄﾂﾊﾟ
ｾﾝｻｰﾌﾞﾝｷｹｰﾌﾞﾙを割り込ませる

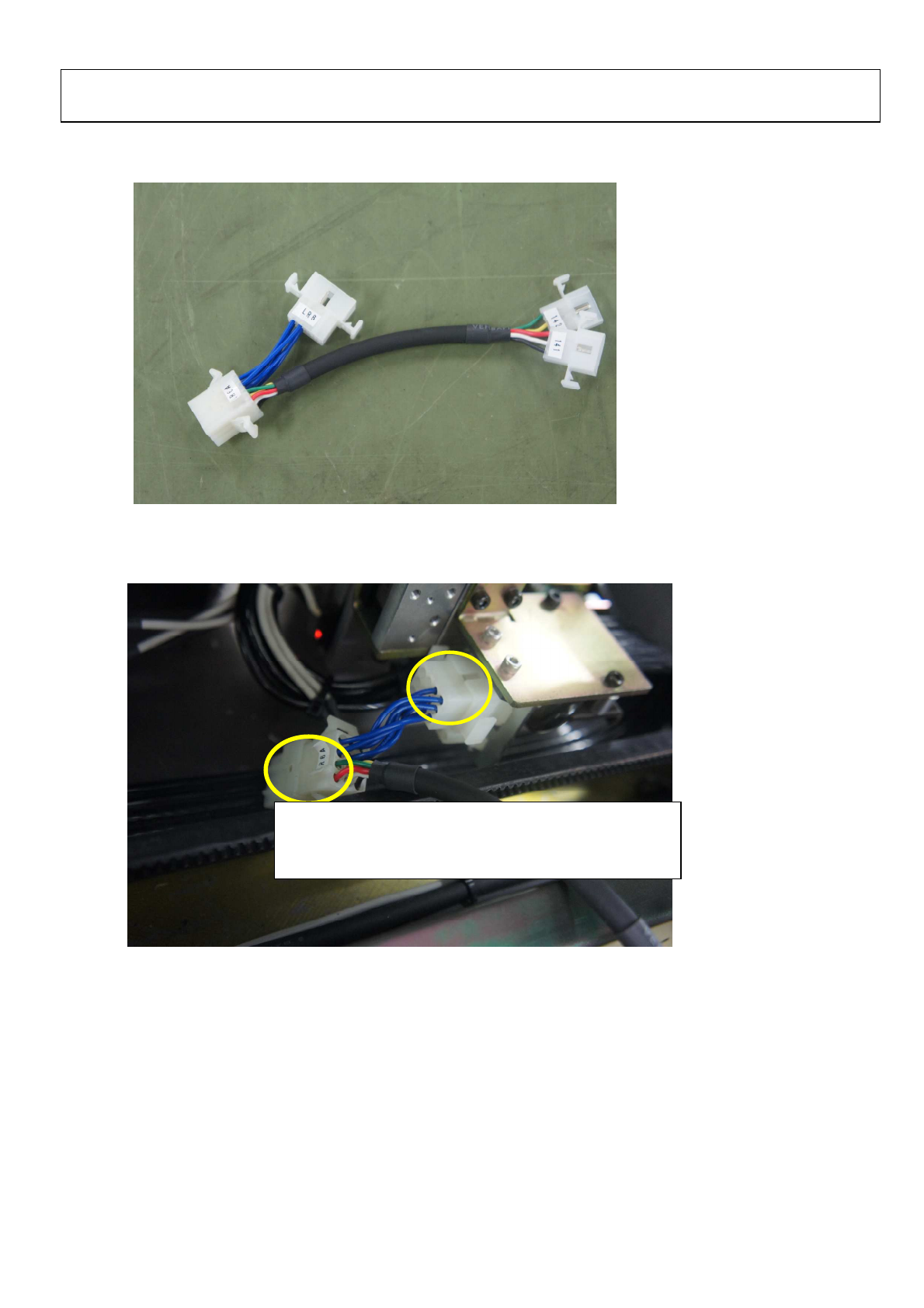

ﾆﾀﾞﾝｽﾞﾄﾂﾊﾟｾﾝｻｰｹｰﾌﾞﾙ 1-839-126-11 の接続していないコネクタ 141,142,143 を下図の
指示する場所へ接続する
制御系配線の引き回し(2)
コネクタ下段の 4 ピンへ
143 を接続
ラベルの指示する番号にあわせて
141,142 を接続
