FCS使用说明书
2-11
视图贴片综合偏移量测定
开始视图贴片综合偏移量的测定后，自动显示「视图FCS测量」画面。
图 2-10 视图贴片综合偏移量测定画面
视图贴片综合偏移量的测定结束后，在取得激光贴片综合偏移量XY偏移量时，不 用解除基板夹紧 ，而
直接执行取得XY偏移量所用元件的贴片动作。
XY 偏移量取得用元件贴片
与通常的生产动作相同进行贴片。
完成贴片后，不解除基板的夹紧，就执行元件的识别动作。
FCS使用说明书
2-12
XY 偏移量取得用元件识别
完成XY偏移量取得用元件的贴片后，将自动显示如下图所示的 [识别贴片元件] 画面。
按下[再识别贴片元件] 按钮，也会显示相同的画面。

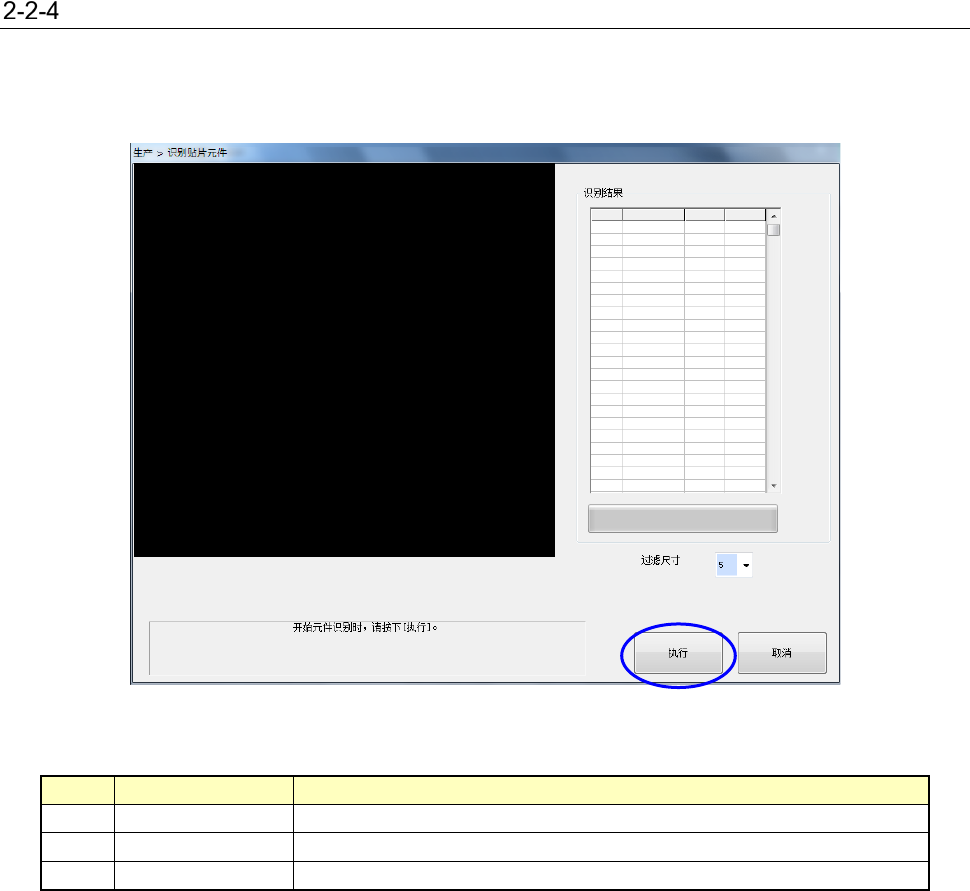

图 2-11 识别贴片元件画面
表 2-6 识别贴片元件画面项目
No.
项目
处理
1
执行
开始元件识别动作。
2
取消
中止元件识别动作，返回
[FCS
设定
]
画面。
3
过滤值
设定元件识别执行时的视图识别过滤值。
(
初始值：
5)
FCS使用说明书
2-13
按下[FCS生产模式]-[执行调整生产]按钮，显示 [识别贴片元件] 画面时，自动开始识别动作，显示下
图所示的识别结果。
按下[再识别贴片元件]按钮显示 [识别贴片元件] 画面时，按下[执行] 按钮，开始识别贴片元件动作。
基板没有夹紧时，显示[基板传送控制] 画面，需要夹紧基板。
图 2-12 正在识别贴片元件
表 2-7 正在识别贴片元件的项目
No.
项目
处理
1 识别结果
显示识别的元件的贴片偏移量。
偏移量超过规定值时，显示红字。
2 <STOP> 开关 中断识别。
