FCS使用说明书
3-3
(3) 调整结束
结束取得偏移量，勾选选择框。
如果勾选了上级参数，在未勾选下级参数的状态下按下 [取消] 按钮，将显示以下询问对话框。

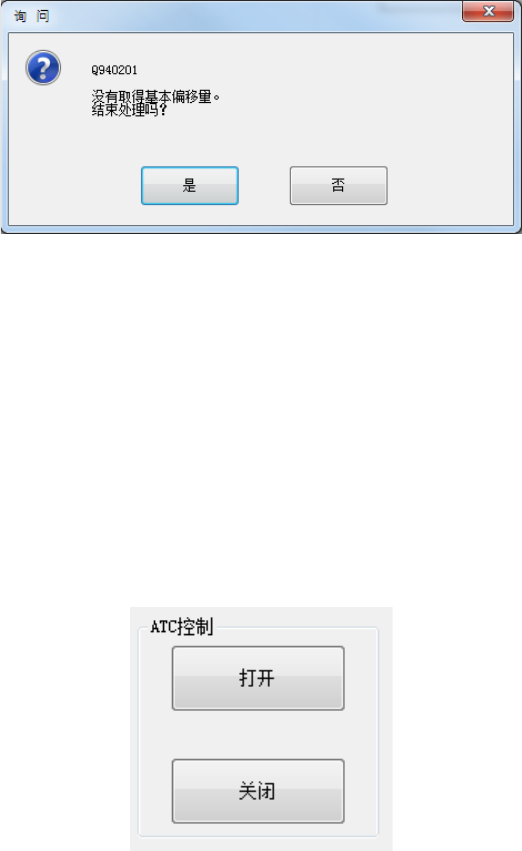

图 3-3 基本偏移量调整未结束的询问
(4)
操作内容框
显示基本偏移量调整功能的操作内容、准备等相关介绍。请按照指示执行操作。
各偏移量的取得对话框启动后，请按照各自的操作提示执行操作。
(5) ATC
操作
在诊断的取得操作，有使用模具吸嘴的情况。ATC 有模具吸嘴时，请在 ATC 控制中，执行 ATC
滑动盘的开闭。
图 3-4 ATC控制
FCS使用说明书
3-4
Head造成阻挡时，请在轴退避移动轴之后再执行操作。
※ 将 Head 移动至易于安装模具的位置。

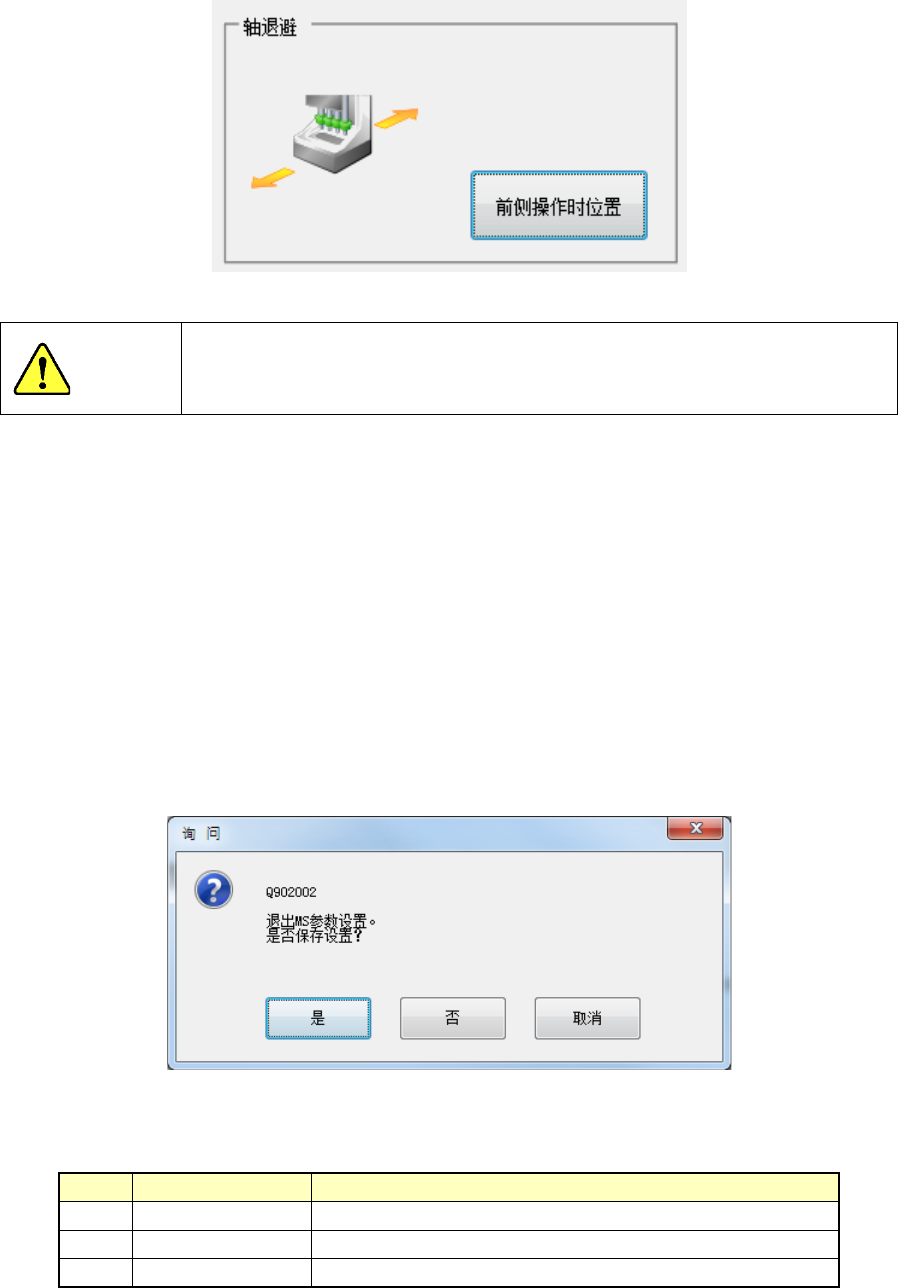

图 3-5 轴退避
注意
实施轴退避，将 Head 移动至易于安装模具的位置（待机位置）。
请注意避免身体、道具、工具、元件等进入装置内。
(6)
操作
对操作内容做出指示。
・ [执行] 按钮，执行当前选择偏移量的取得操作。
・ [取消] 按钮，结束基本偏移量的调整。
(7) 有关测定数据的保存
各个偏移量取得对话框均以 OK 结束时，将临时保存测定值。
关闭[基本偏移量调整] 画面，在 结束[FCS 设定] 画面时选择保存的时刻，完成保存 (写入 MS 参
数控制数据文件)。
选择 [否] 时，设置无效。
图 3-6 保存设置确认对话框
表 3-4 设置保存确认对话框项目
No.
选择按钮
处理
1
是
保存设定值返回桌面画面。
2
否
不保存设定值返回到桌面画面。
3
取消
取消结束命令
FCS使用说明书
3-5
Head 偏移量
用[取得偏移量] 框选择项目，按照[基本偏移量调整] 画面及各操作画面所显示的指示进行测量。
有关各操作画面的详细操作，请参照『JM-50 操作说明书』的「10章 自己诊断功能」的说明。
3D 传感器摄像机偏移量
在[取得偏移量] 框选择项目，按照[基本偏移量调整] 画面及各操作画面所显示的指示进行测量。
有关各操作画面的详细操作，请参照『JM-50 操作说明书』的「10章 自己诊断功能」的说明。
CPK 规格值（参考）
根据交付的规格书，将“3σ”与“平均值”相加的值作为规格值。总体数量很少，是使用0603C、
模具元件的值，所以本CPK值为参考值。
表 3-5 与定心方式、Head、识别元件对应的规格值
定心方式
Head
识别元件
XY
规格值
[mm]
θ规格值
[
°
]
激光 1～4 Head（LNC120
）
0603C
±0.05
±2.5
FCS 模具芯片 B ±0.3
3D 传感器 1～4 Head 校准片 3D ±0.04 ±0.2
