FCS是“柔性校准系统（Flexible Calibration System）”的简称，作为JM-50的选项功能，用于保持

装置的贴装精度。

通过定期实施FCS，可以保持机器的贴装精度。

FCS 的概述和功能

FCS由以下功能组成。

• 调整贴装精度功能（贴装精度确认功能）

通过 FCS 的功能，对玻璃模具基板上粘贴的硅胶片，实施元件(0603C)的实际贴片，由贴片机自

己读取贴片位置，在自我诊断贴片位置偏移的同时，计算出可改善贴装精度的贴片控制参数。

控制贴装精度的参数称为“贴片综合偏移量”，有以下类型。

* 激光识别贴片

* 安装 3D 传感器识别

• 调整基本偏移量功能

平时无需调整，是对安装精度相关控制参数进行调整的菜单项。

以下步骤可以调整偏移量。

* Head 偏移量 (每个 Head 带有的参数)

* 3D 传感器摄像机偏移量 (每个 Head 带有的参数)

FCS使用说明书

1-2

FCS 的运用

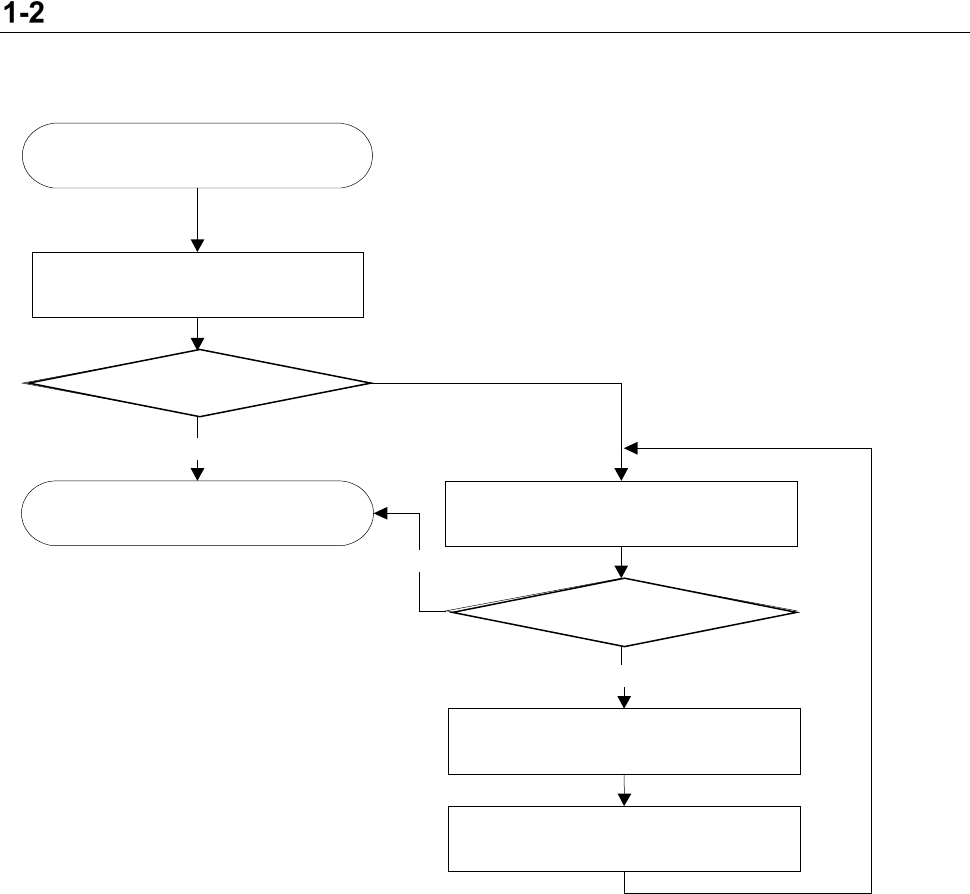

下图归纳了FCS的标准运用方法。

②

精度調整

START

END

①

精度確認

装着精度

は判定値内か

？

装着精度は

判定値内か

？

当該ヘッドの保守

の実施

③基本オフセット

調整

图 1-1 FCS运用图

* 取得偏移量后，必须利用精度调整功能再次重新取得机器的贴片综合偏移量。

对该贴片头实施维护

开始

① 确认精度

② 调整精度

结束

贴装精度为判定

贴装精度为判定值

③ 调整基本偏移量
